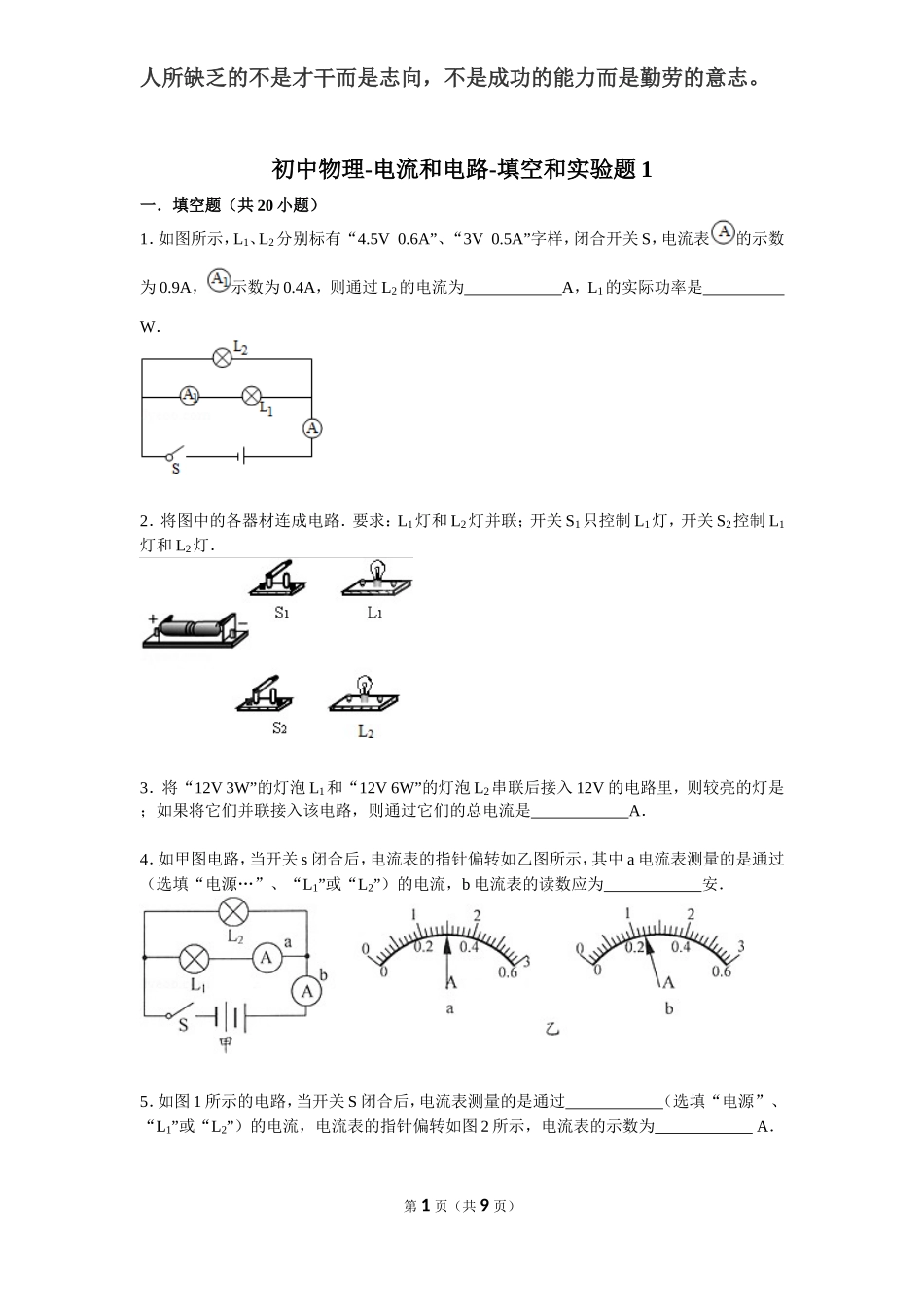

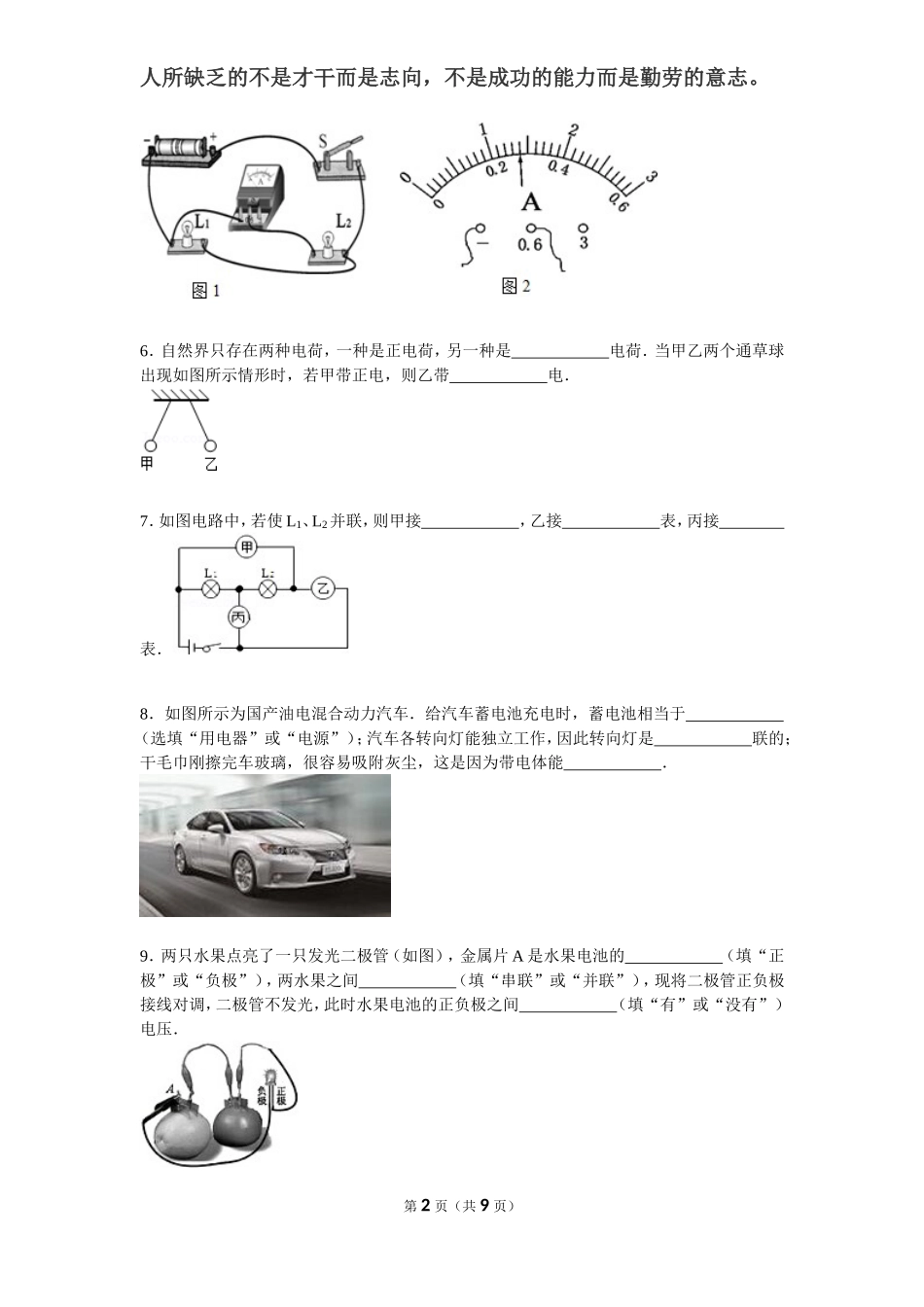

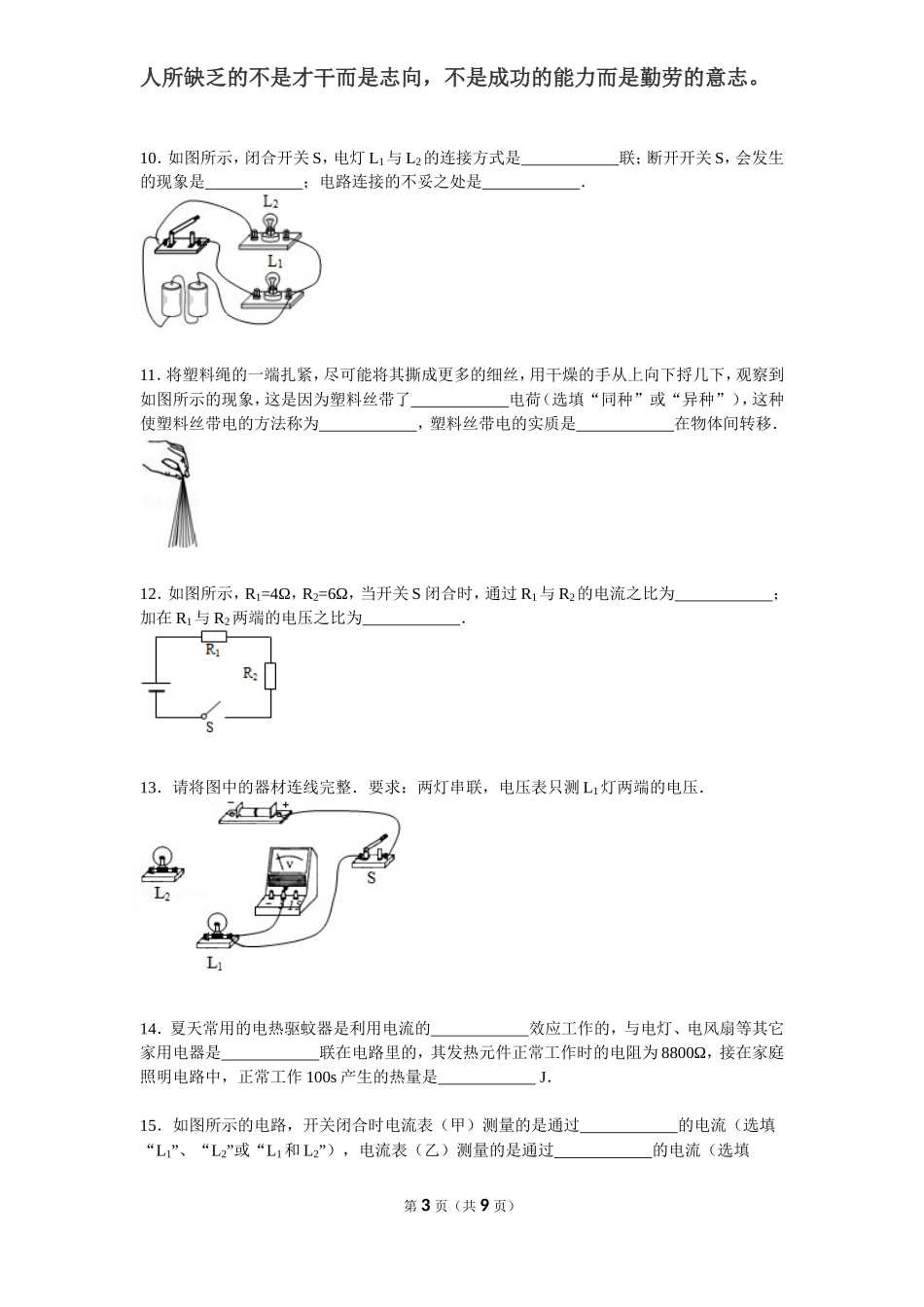

人所缺乏的不是才干而是志向,不是成功的能力而是勤劳的意志。初中物理-电流和电路-填空和实验题1一.填空题(共20小题)1.如图所示,L1、L2分别标有“4.5V0.6A”、“3V0.5A”字样,闭合开关S,电流表的示数为0.9A,示数为0.4A,则通过L2的电流为A,L1的实际功率是W.2.将图中的各器材连成电路.要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯.3.将“12V3W”的灯泡L1和“12V6W”的灯泡L2串联后接入12V的电路里,则较亮的灯是;如果将它们并联接入该电路,则通过它们的总电流是A.4.如甲图电路,当开关s闭合后,电流表的指针偏转如乙图所示,其中a电流表测量的是通过(选填“电源…”、“L1”或“L2”)的电流,b电流表的读数应为安.5.如图1所示的电路,当开关S闭合后,电流表测量的是通过(选填“电源”、“L1”或“L2”)的电流,电流表的指针偏转如图2所示,电流表的示数为A.第1页(共9页)人所缺乏的不是才干而是志向,不是成功的能力而是勤劳的意志。6.自然界只存在两种电荷,一种是正电荷,另一种是电荷.当甲乙两个通草球出现如图所示情形时,若甲带正电,则乙带电.7.如图电路中,若使L1、L2并联,则甲接,乙接表,丙接表.8.如图所示为国产油电混合动力汽车.给汽车蓄电池充电时,蓄电池相当于(选填“用电器”或“电源”);汽车各转向灯能独立工作,因此转向灯是联的;干毛巾刚擦完车玻璃,很容易吸附灰尘,这是因为带电体能.9.两只水果点亮了一只发光二极管(如图),金属片A是水果电池的(填“正极”或“负极”),两水果之间(填“串联”或“并联”),现将二极管正负极接线对调,二极管不发光,此时水果电池的正负极之间(填“有”或“没有”)电压.第2页(共9页)人所缺乏的不是才干而是志向,不是成功的能力而是勤劳的意志。10.如图所示,闭合开关S,电灯L1与L2的连接方式是联;断开开关S,会发生的现象是;电路连接的不妥之处是.11.将塑料绳的一端扎紧,尽可能将其撕成更多的细丝,用干燥的手从上向下捋几下,观察到如图所示的现象,这是因为塑料丝带了电荷(选填“同种”或“异种”),这种使塑料丝带电的方法称为,塑料丝带电的实质是在物体间转移.12.如图所示,R1=4Ω,R2=6Ω,当开关S闭合时,通过R1与R2的电流之比为;加在R1与R2两端的电压之比为.13.请将图中的器材连线完整.要求:两灯串联,电压表只测L1灯两端的电压.14.夏天常用的电热驱蚊器是利用电流的效应工作的,与电灯、电风扇等其它家用电器是联在电路里的,其发热元件正常工作时的电阻为8800Ω,接在家庭照明电路中,正常工作100s产生的热量是J.15.如图所示的电路,开关闭合时电流表(甲)测量的是通过的电流(选填“L1”、“L2”或“L1和L2”),电流表(乙)测量的是通过的电流(选填第3页(共9页)人所缺乏的不是才干而是志向,不是成功的能力而是勤劳的意志。“L1”、“L2”或“L1和L2”).L1和L2两只灯泡是关系(选填“串联”或“并联”).16.两个电阻R1=5Ω,R2=20Ω,串联接在20V的电源上,则通过它们的电流之比是,并联接在20V的电源上,则它们消耗的功率之比是.17.电扇使用一段时间后,扇叶很容易粘上灰尘,这是因为扇叶转动过程中带上了,具有的性质,所以灰尘被吸在扇叶上.18.实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图所示.若将它们并联后接入1.5V的电源,则通过电源的电流是A;若将它们串联后接入4.0V的电源,则小灯泡消耗的电功率是W.19.如图所示,闭合开关后,要使L1和L2都发光,甲是表;乙是表.20.如图所示,电阻Rl=R2=4Ω,电源电压保持不变.当S1、S2都闭合时,电流表的示数为0.75A,此时电路是联电路,电路的总电阻是Ω,当S1闭合、S2断开时,电路的总电阻是Ω,电流表的示数是A.第4页(共9页)人所缺乏的不是才干而是志向,不是成功的能力而是勤劳的意志。二.解答题(共10小题)21.请根据图中所示的实物图,画出对应的电路图.22.根据图1所示的实物连接图,在图2的框中画出电路图.23.某实验小组想探究并联电路中电流的规律,晓丹同学猜想:并联电路中各支路电流相等.她设计了如图所示的电路,准备...
