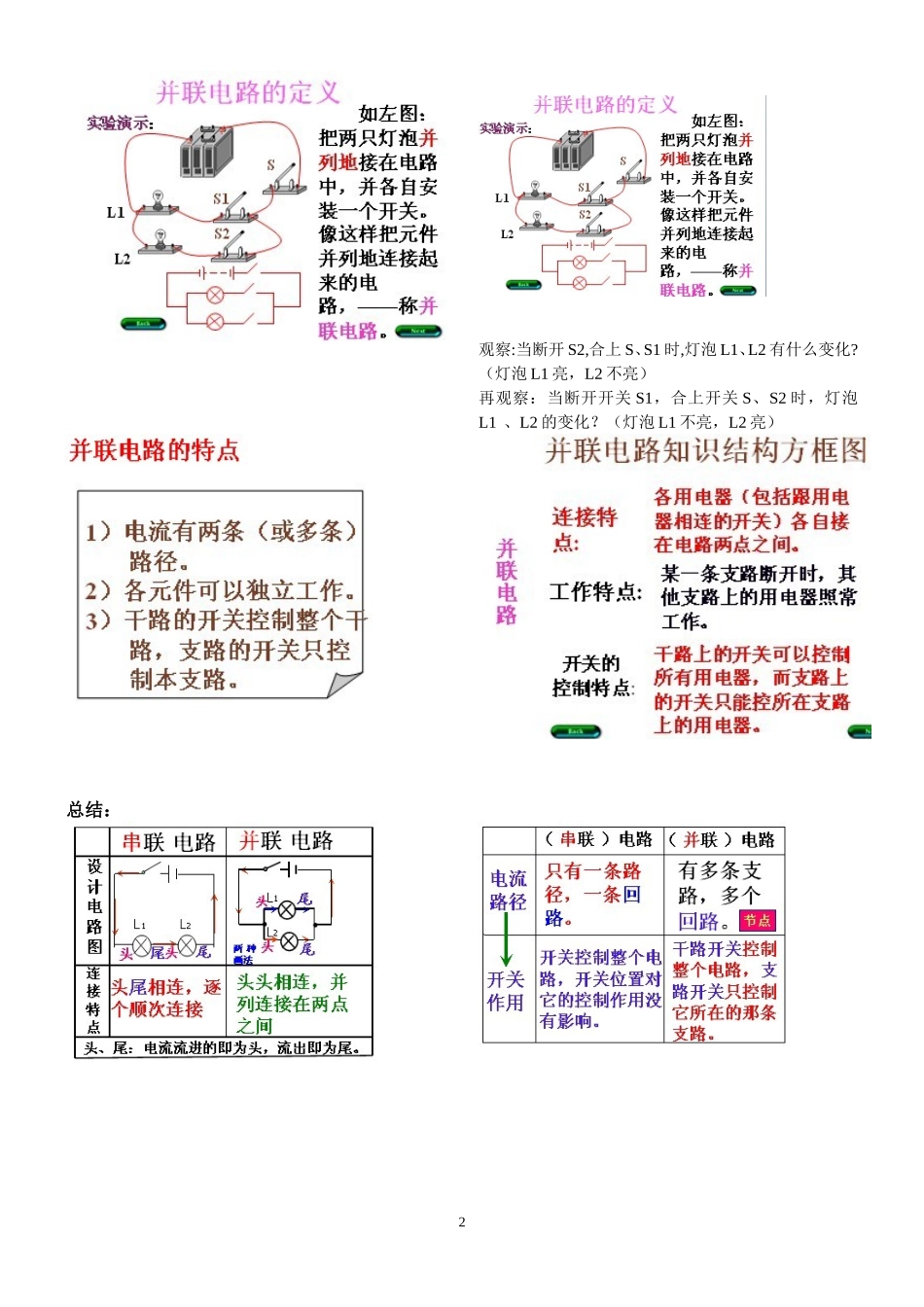

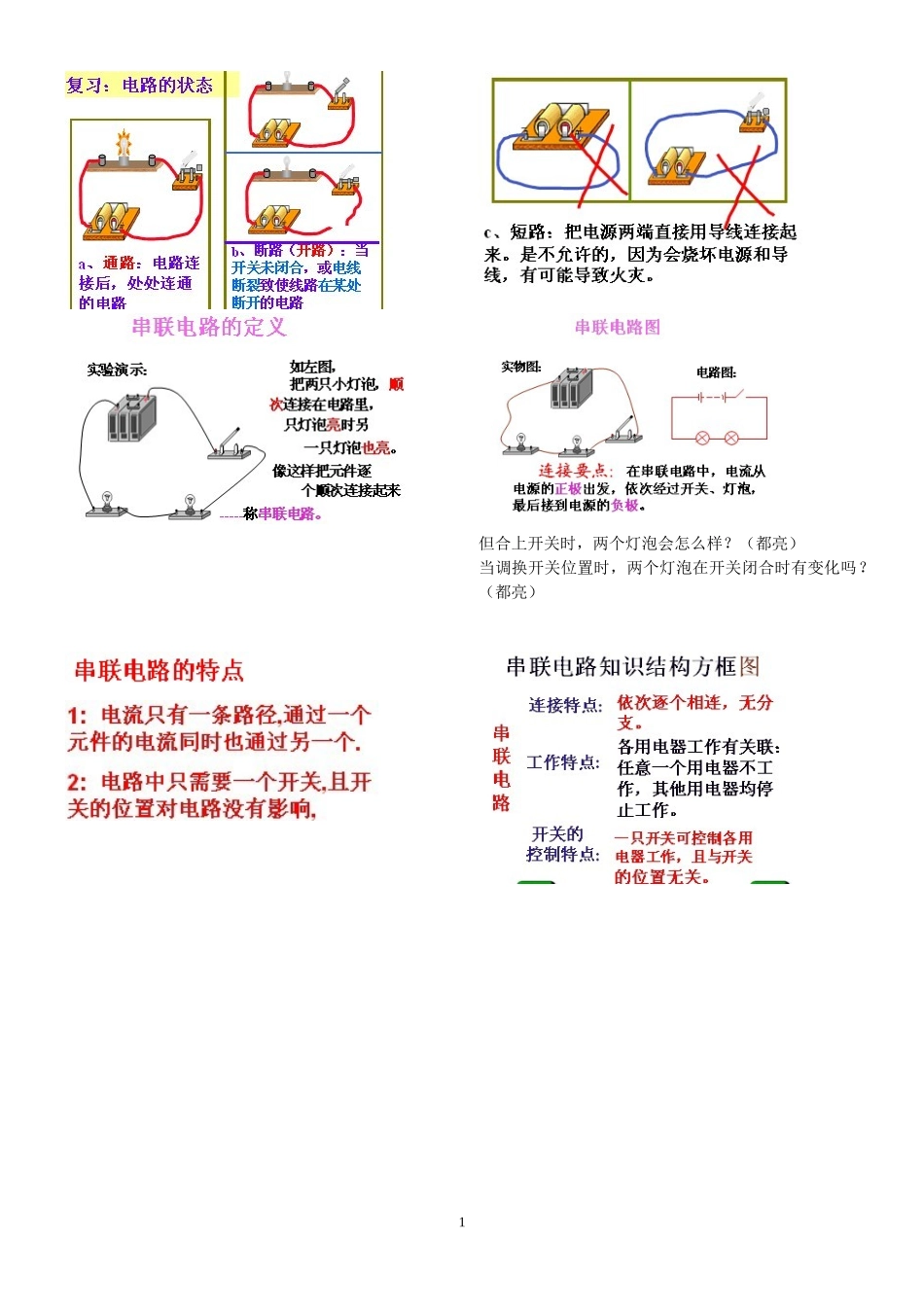

但合上开关时，两个灯泡会怎么样？（都亮）当调换开关位置时，两个灯泡在开关闭合时有变化吗？（都亮）1观察:当断开S2,合上S、S1时,灯泡L1、L2有什么变化?（灯泡L1亮，L2不亮）再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？（灯泡L1不亮，L2亮）总结：2电路图识别方法先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1)从正极开始标1(2)导线连通的节点标同样的数字(3)沿着导线过一个用电器，数字+1(4)到遇到电源负极为止(5)要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1)在平面上画出节点号(2)根据原图画出节点之间的用电器或电表(3)整理，美化3、注意事项(1)当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2)当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流如图，这道题太典型了，估计每个老师都要讲。答案估计大家都知道，同学甲说这个是串联；同学乙说，不对！R1应该被短路了，没看见上面的”天线”么；这时候老师蹦出来，说你们都错了，实际上是标准的并联电路。倒~，确实不好理解，很多同学老师讲过一遍还是搞不清楚为啥，最后背下结论了事。现在轮到我们的标号大法上场了，为了说明方便，先用字母对每个点进行标记下3（一）、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！轻松~（二）、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如下图；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，很清楚的并联电路，不是么？什么？一道题不过瘾？那就再来道，不过初学电学、心理承受能力不好的同学慎入~下面这道题是BOSS级别的，属于中考压轴题，所以要是没看懂也不要丧失信心，慢慢学就好了~例2：简化3个电路图。(1)电源正极接A,负极接C，只闭合S2；(2)只闭合S3；(3)电源正极接A，负极接B，只断开S24第1问a.标号，A点出来a、b、c、d都标1，S1断开，所以e、f点不能标1；过R1后，e、f、h标2，S2闭合，所以l也标2；过R2,i,j,k都标3。有同学问，能否由i过R3,在g点标4？这是不可以的，参看口诀第五条，g点的标号不能比i大，而且g点后面S3断开，使得电流无处流了，所以正确答案是这个电路图R3并没有被接入电路。标号结果参看图：b.画图，先画三个节点；找每个用电器所在的位置，R1和V1在1,2之间，R2和V2在2,3之间，装上即可；R3的g点没有标号，所以没有接入电路5第2问a.标号，标1节点与原来相同；由于S3闭合，g点闭合，由于S2断开，l点无法标注；3节点标注与原来相同b.画图：可以看到R2不在图里第3问a.标号，A点正极，S1，S3闭合，所以a,b,c,d,e,f,g,h都标记1，过R3标记i,j,k标记2；过R2，l标记3,B点是负极，停止标号6b.画图，R1,V1两端都是1,说明也就是他们被短路了，没有接入电路；R3,V2接在1,2之间；R2接在2,3之间至此大功告成最后还要提醒下，如果遇到电流表，可将电流表视为导线，然后在简化图中放入电流表。【一】串联特点：（1）只有一条电流回路；（2）一直开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；“一、”判断电路：按特点（3），用人为制造断路法，摁这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电气符号，实物图摁实物），简单、方便、准确。“二、”画电路图、连接实物：第一，要判断是串联还是并联；第二、判断各电表的测量对象；第三、判断开关控制对象；如果是串联你们是强项，如果是并联按下面的口诀进行：电压表先不管，电源、总开、总安串联做主干...
