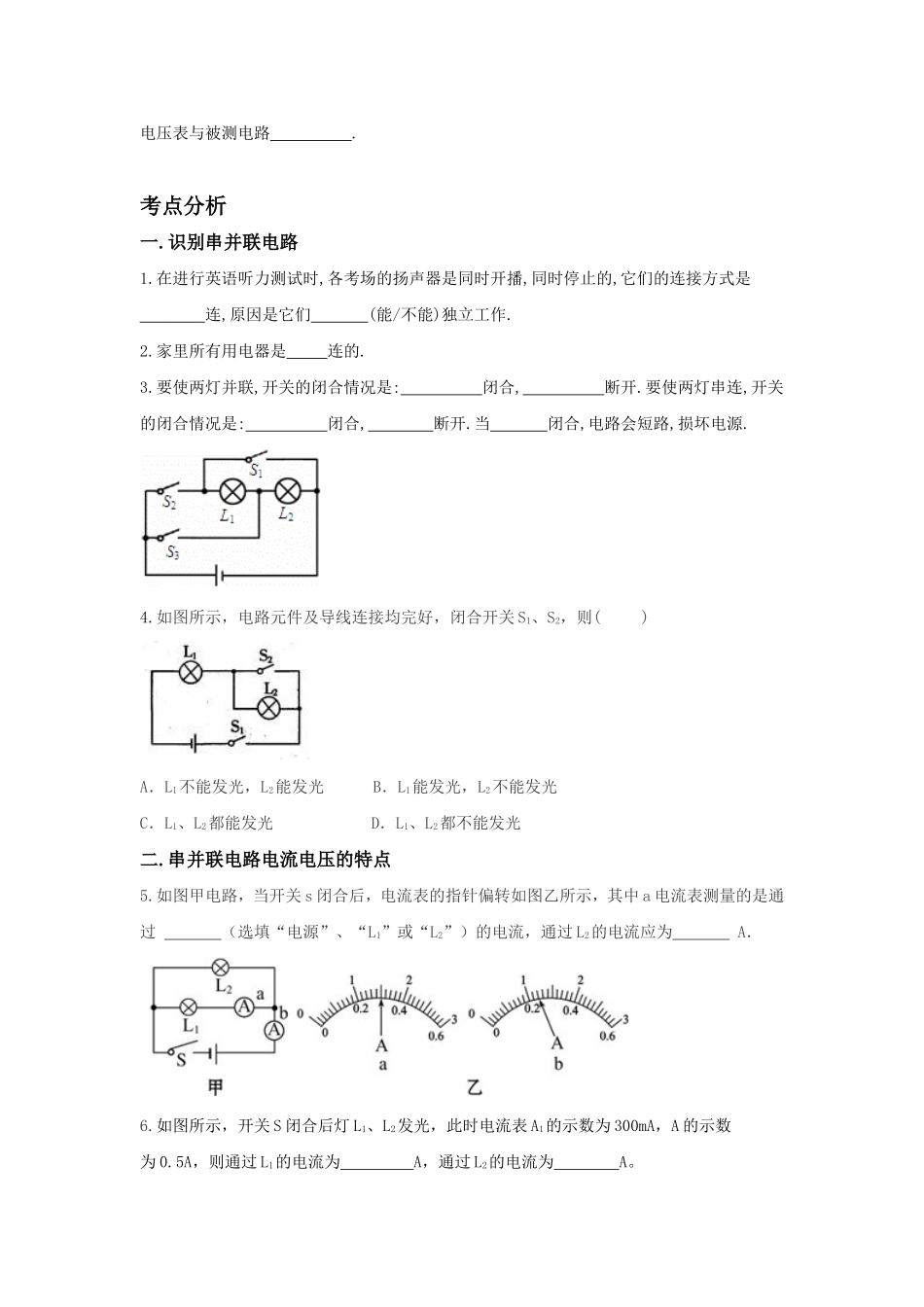

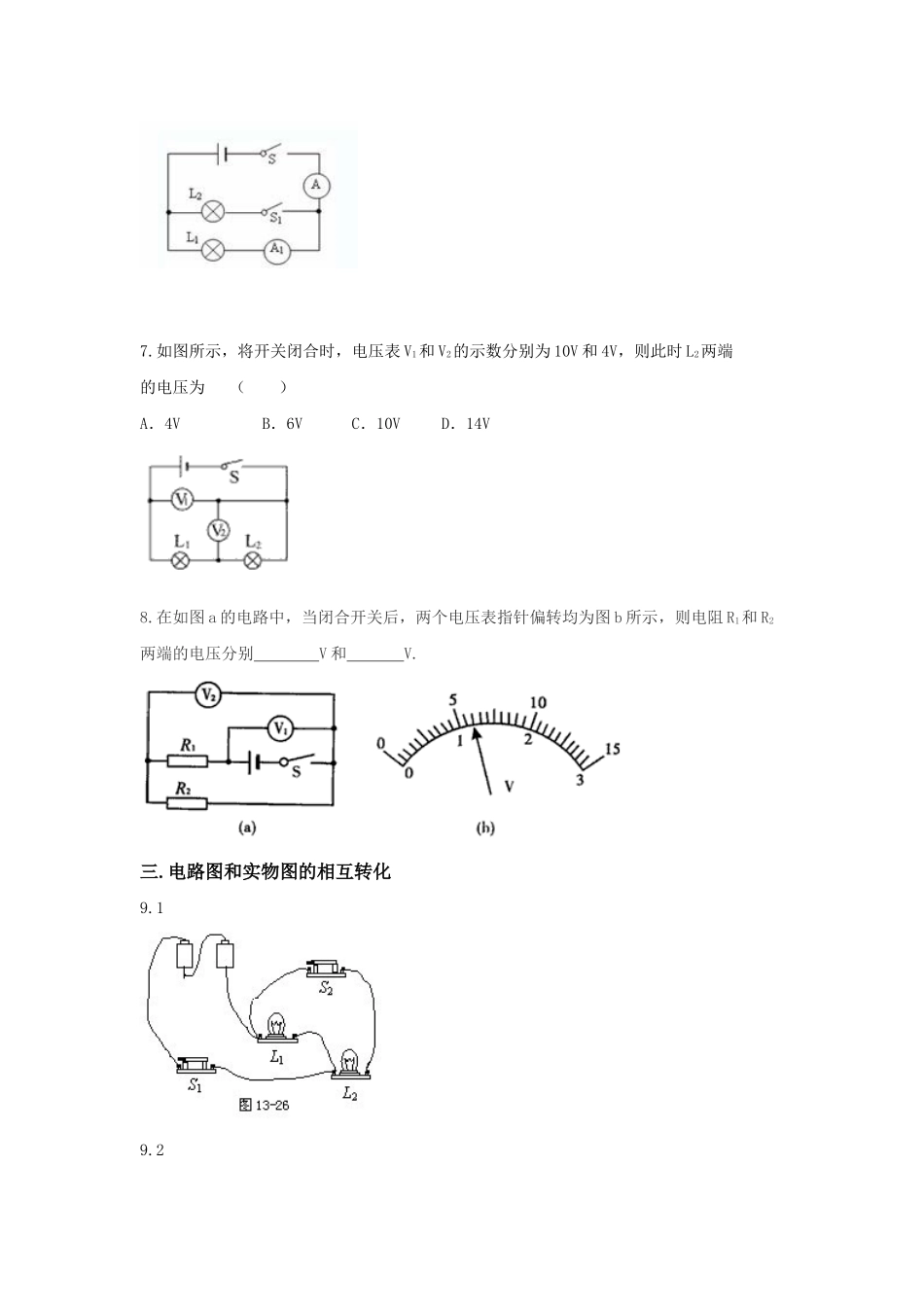

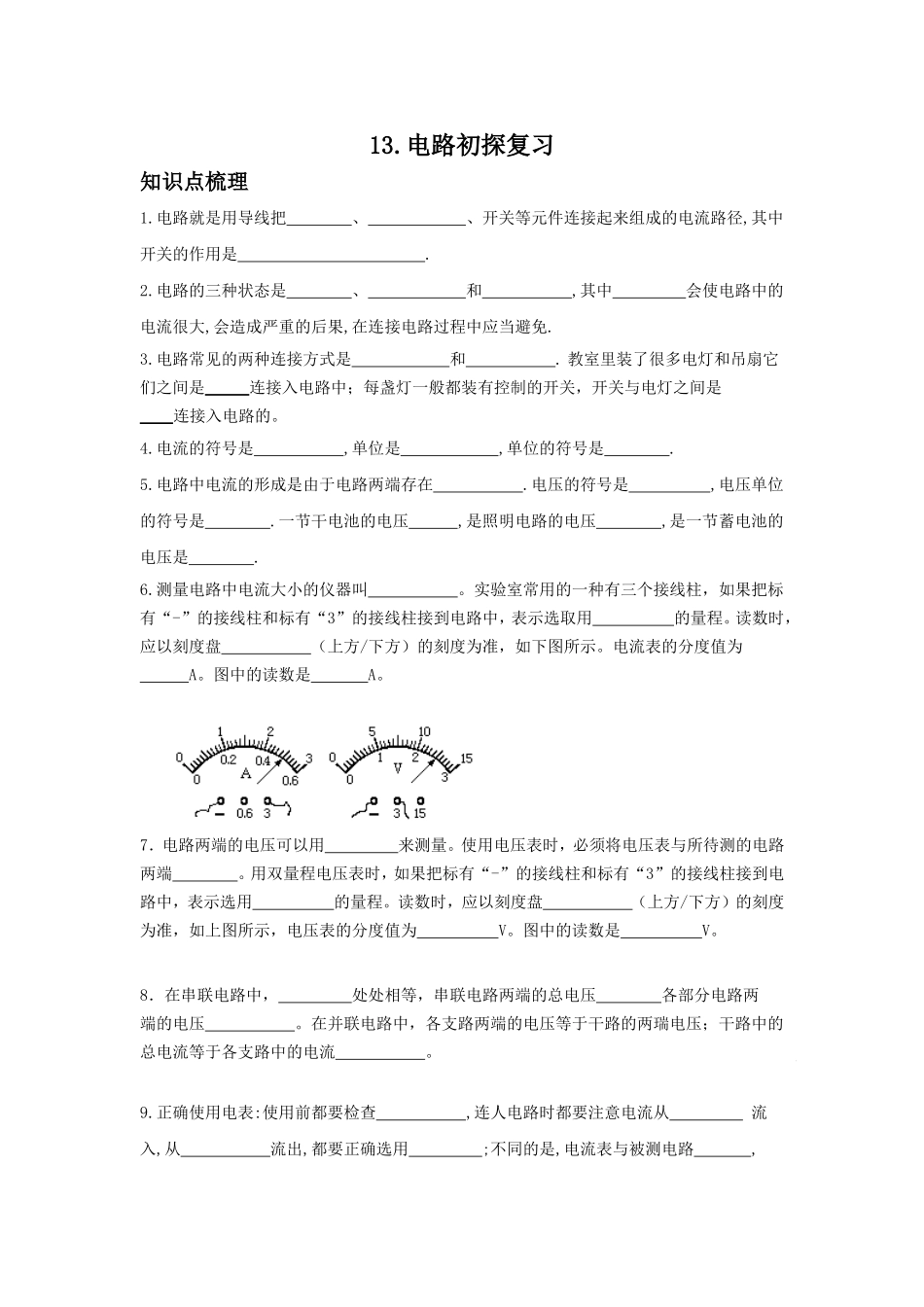

13.电路初探复习知识点梳理1.电路就是用导线把、、开关等元件连接起来组成的电流路径,其中开关的作用是.2.电路的三种状态是、和,其中会使电路中的电流很大,会造成严重的后果,在连接电路过程中应当避免.3.电路常见的两种连接方式是和.教室里装了很多电灯和吊扇它们之间是连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是连接入电路的。4.电流的符号是,单位是,单位的符号是.5.电路中电流的形成是由于电路两端存在.电压的符号是,电压单位的符号是.一节干电池的电压,是照明电路的电压,是一节蓄电池的电压是.6.测量电路中电流大小的仪器叫。实验室常用的一种有三个接线柱，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选取用的量程。读数时，应以刻度盘（上方/下方）的刻度为准，如下图所示。电流表的分度值为A。图中的读数是A。7．电路两端的电压可以用来测量。使用电压表时，必须将电压表与所待测的电路两端。用双量程电压表时，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选用的量程。读数时，应以刻度盘（上方/下方）的刻度为准，如上图所示，电压表的分度值为V。图中的读数是V。8．在串联电路中，处处相等，串联电路两端的总电压各部分电路两端的电压。在并联电路中，各支路两端的电压等于干路的两瑞电压；干路中的总电流等于各支路中的电流。9.正确使用电表:使用前都要检查,连人电路时都要注意电流从流入,从流出,都要正确选用;不同的是,电流表与被测电路,电压表与被测电路.考点分析一.识别串并联电路1.在进行英语听力测试时,各考场的扬声器是同时开播,同时停止的,它们的连接方式是连,原因是它们(能/不能)独立工作.2.家里所有用电器是连的.3.要使两灯并联,开关的闭合情况是:闭合,断开.要使两灯串连,开关的闭合情况是:闭合,断开.当闭合,电路会短路,损坏电源.4.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则()A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光二.串并联电路电流电压的特点5.如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，通过L2的电流应为A．6.如图所示，开关S闭合后灯L1、L2发光，此时电流表A1的示数为300mA，A的示数为0.5A，则通过L1的电流为A，通过L2的电流为A。7.如图所示，将开关闭合时，电压表V1和V2的示数分别为10V和4V，则此时L2两端的电压为（）A．4VB．6VC．10VD．14V8.在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别V和V.三.电路图和实物图的相互转化9.19.29.39.49.5四.电路故障10.如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，该电路中故障可能是（）A．电流表坏了（断路），或开关S接触不良B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良C．电流表和两个灯泡都坏了D．从a点开始，经过灯泡L2到b点的这一段电路中有断路11.如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路五.简单电路设计12.厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图所示的电路中，你认为符合上述要求的是（）13.某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连接方法.课后练习1.下列给出的用电器中连接方式属于串联的是()A.烘托节日气氛的小彩灯B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯2.家庭里照明用的电灯是并联的，其判断的依据是（）A．闭合开关，电灯会发光B．断开开关，电灯会熄灭C．熄灭任何一盏电灯，都不会影响其他电灯的点亮和熄灭D．只有把接线情况整理清楚，才能进行判断3.关于电流表和电压表的使用方法，下列说法中不正确的是A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管...
