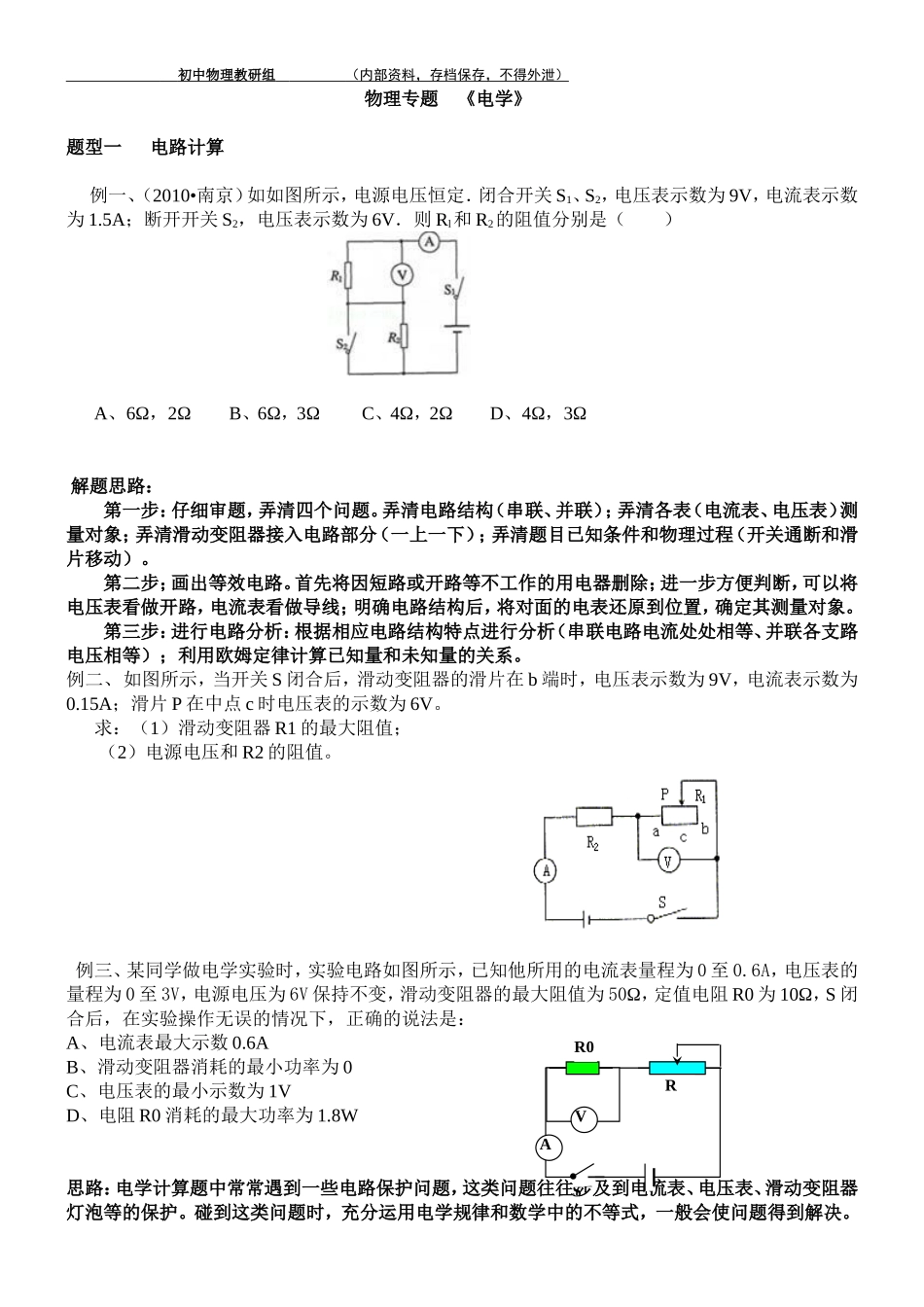

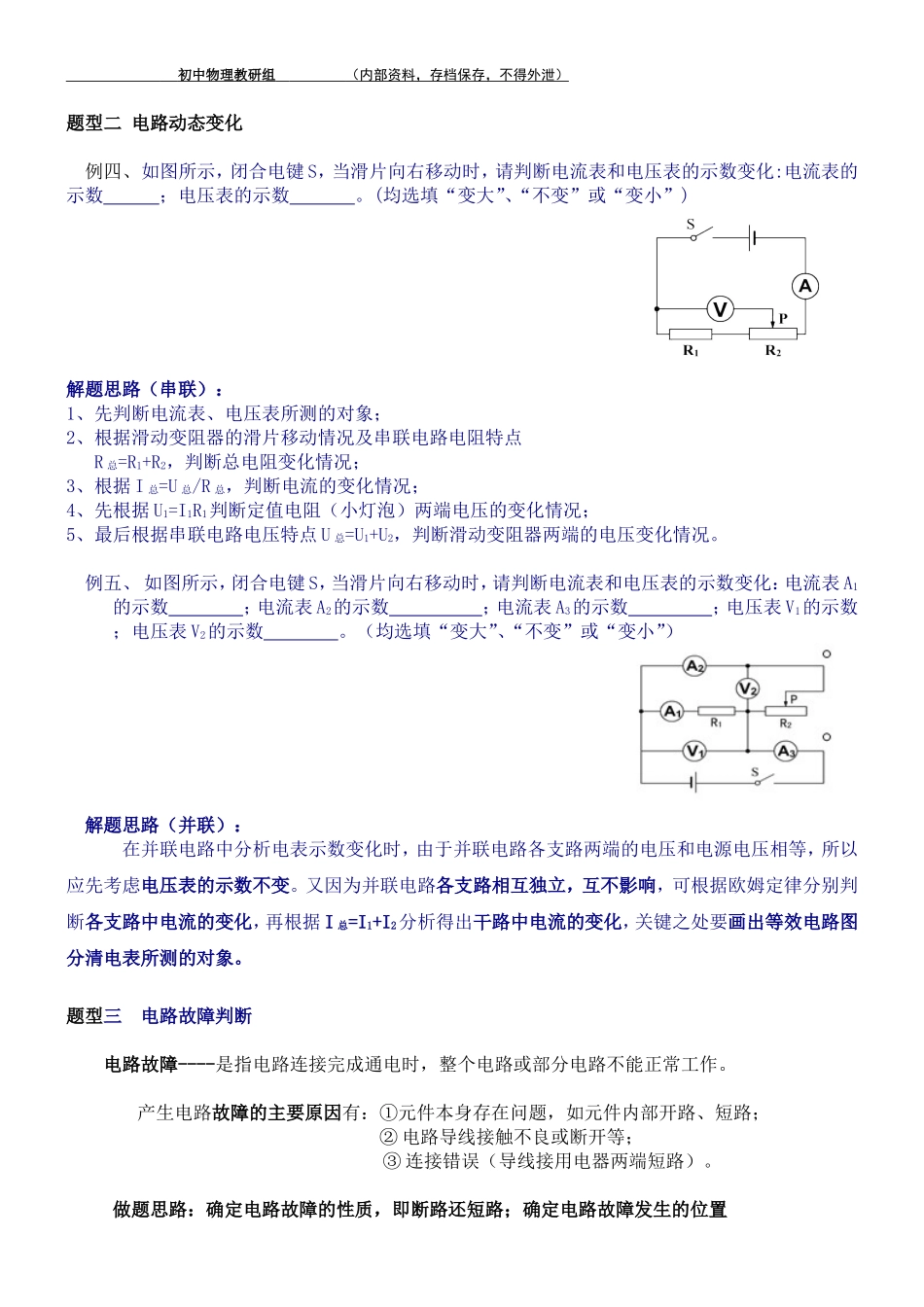

初中物理教研组（内部资料，存档保存，不得外泄）物理专题《电学》题型一电路计算例一、（2010•南京）如如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则Rl和R2的阻值分别是（）A、6Ω，2ΩB、6Ω，3ΩC、4Ω，2ΩD、4Ω，3Ω解题思路：第一步：仔细审题，弄清四个问题。弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。第二步；画出等效电路。首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路，电流表看做导线；明确电路结构后，将对面的电表还原到位置，确定其测量对象。第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。例二、如图所示，当开关S闭合后，滑动变阻器的滑片在b端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点c时电压表的示数为6V。求：（1）滑动变阻器R1的最大阻值；（2）电源电压和R2的阻值。例三、某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为0至0.6A，电压表的量程为0至3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是：A、电流表最大示数0.6AB、滑动变阻器消耗的最小功率为0C、电压表的最小示数为1VD、电阻R0消耗的最大功率为1.8W思路：电学计算题中常常遇到一些电路保护问题，这类问题往往涉及到电流表、电压表、滑动变阻器灯泡等的保护。碰到这类问题时，充分运用电学规律和数学中的不等式，一般会使问题得到解决。R0ASRV初中物理教研组（内部资料，存档保存，不得外泄）题型二电路动态变化例四、如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)解题思路（串联）：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。例五、如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电流表A3的示数；电压表V1的示数；电压表V2的示数。（均选填“变大”、“不变”或“变小”）解题思路（并联）：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要画出等效电路图分清电表所测的对象。题型三电路故障判断电路故障----是指电路连接完成通电时，整个电路或部分电路不能正常工作。产生电路故障的主要原因有：①元件本身存在问题，如元件内部开路、短路；②电路导线接触不良或断开等；③连接错误（导线接用电器两端短路）。做题思路：确定电路故障的性质，即断路还短路；确定电路故障发生的位置初中物理教研组（内部资料，存档保存，不得外泄）（1）电灯故障分析方法先分析电路连接方式，再根据题给条件确定故障是断路还是短路两灯串联时，如果只有一个灯不亮，则此灯一定是短路了；如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路；如果两灯都不亮，则一定是干路断路；（2）电表示数变化故障分析方法首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。电压表串联接入电路中时，该部分电路断路，但电压表有示数。此时与电压表串联的用电器视为导线（测电源电压）。（3）位置确定a.开路故障区域判断方法：①导线法②电流表法③灯泡法④电压表法b...
