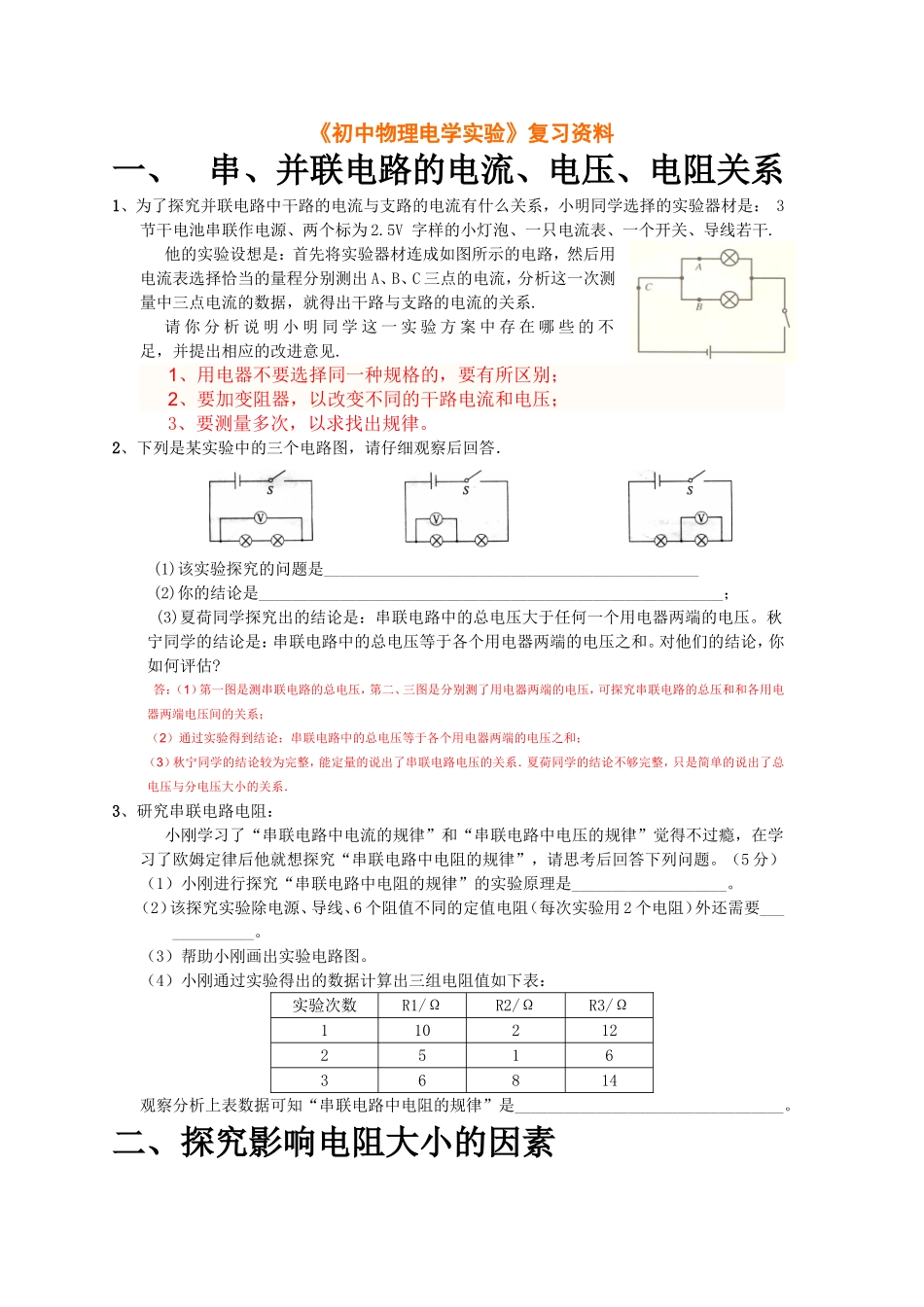

《初中物理电学实验》复习资料一、串、并联电路的电流、电压、电阻关系1、为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标为2.5V字样的小灯泡、一只电流表、一个开关、导线若干.他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A、B、C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系.请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见.1、用电器不要选择同一种规格的，要有所区别；2、要加变阻器，以改变不同的干路电流和电压；3、要测量多次，以求找出规律。2、下列是某实验中的三个电路图，请仔细观察后回答．(1)该实验探究的问题是______________________________________________(2)你的结论是_________________________________________________________；(3)夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。秋宁同学的结论是：串联电路中的总电压等于各个用电器两端的电压之和。对他们的结论，你如何评估?答：（1）第一图是测串联电路的总电压，第二、三图是分别测了用电器两端的电压，可探究串联电路的总压和和各用电器两端电压间的关系；（2）通过实验得到结论：串联电路中的总电压等于各个用电器两端的电压之和；（3）秋宁同学的结论较为完整，能定量的说出了串联电路电压的关系．夏荷同学的结论不够完整，只是简单的说出了总电压与分电压大小的关系．3、研究串联电路电阻：小刚学习了“串联电路中电流的规律”和“串联电路中电压的规律”觉得不过瘾，在学习了欧姆定律后他就想探究“串联电路中电阻的规律”，请思考后回答下列问题。（5分）（1）小刚进行探究“串联电路中电阻的规律”的实验原理是___________________。（2）该探究实验除电源、导线、6个阻值不同的定值电阻（每次实验用2个电阻）外还需要_____________。（3）帮助小刚画出实验电路图。（4）小刚通过实验得出的数据计算出三组电阻值如下表：实验次数R1/ΩR2/ΩR3/Ω110212251636814观察分析上表数据可知“串联电路中电阻的规律”是_________________________________。二、探究影响电阻大小的因素1、如图所示，在M、N之间分别接入横截面积相等而长度不同的镍铬合金线AB和CD，AB比CD长．当开关闭合后，发现接入AB时，电流表示数比较小，这说明导体的电阻跟导体的________有关，其关系是______________．2、如上图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变________，表明导体的电阻在变____________，可见导体的电阻还与__________有关．3、在探究导体电阻大小与哪些因素有关的实验中，下表是“方博科技实验小组”在实验中所用导体的相关物理量的记录：请问：（l）要探究导体电阻大小与长度是否有关，应选用A与两根导体；（2）要探究导体电阻大小与横截面积是否有关，应选用A与两根导体。（3）以上研究问题的科学方法是采用了“法”。解：①要探究导体电阻大小与长度是否有关，应控制材料和横截面积一定．故选AD②要探究导体电阻大小与横截面积是否有关，应控制材料和长度一定．故选AC③本实验中采用的是物理学法中的控制变量法．故答：（1）D；（2）C；（3）控制变量4、小明和小华做“探究导体电阻大小与长度关系”的实验。他们准备在图22中的A、B两点间接人待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：(1)他们应选择序号为的两根电阻丝来探究；(2)正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接人电路的电阻丝的阻值(选填“较大”或“较小”)，同时小华发现第二次实验中灯泡不亮，你认为原因是(3)以上(2)中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是()A．水压使水管中形成水流，类似地，电压使电路中形成电流B．根据物质在常态下的形状和体积是否固定，可将物质分为...
