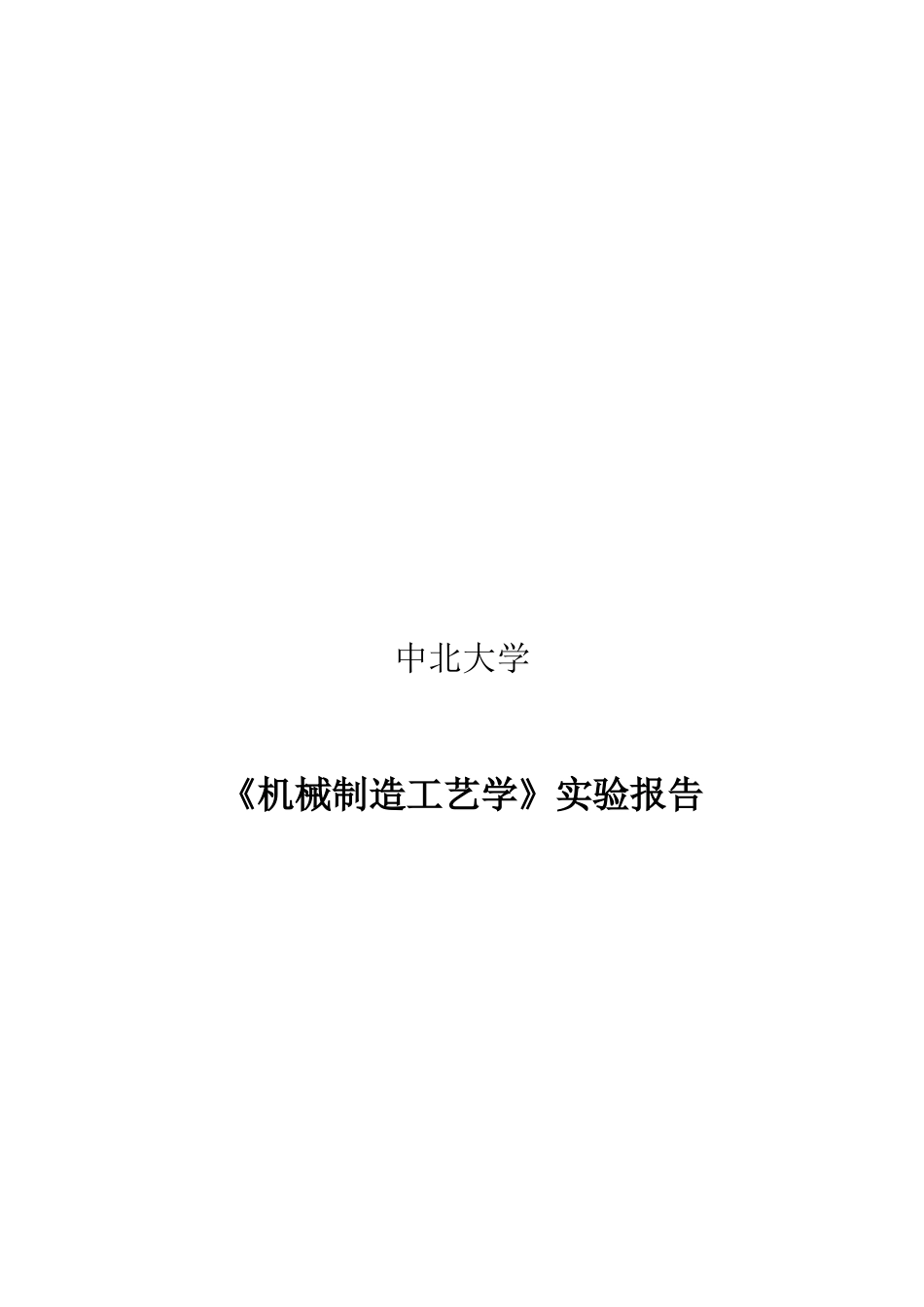

《机械制造工艺学》实验报告VIP专享VIP免费

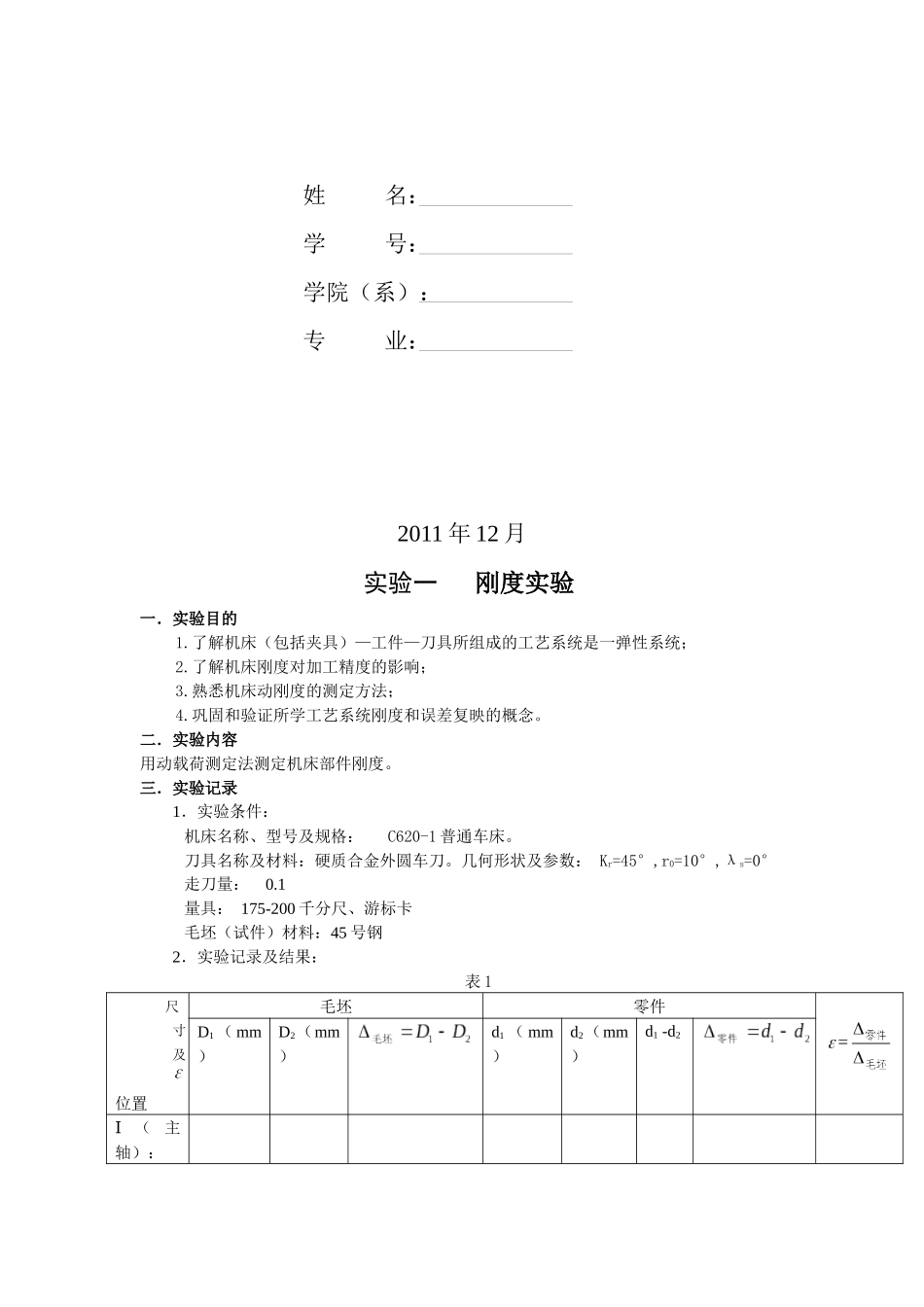

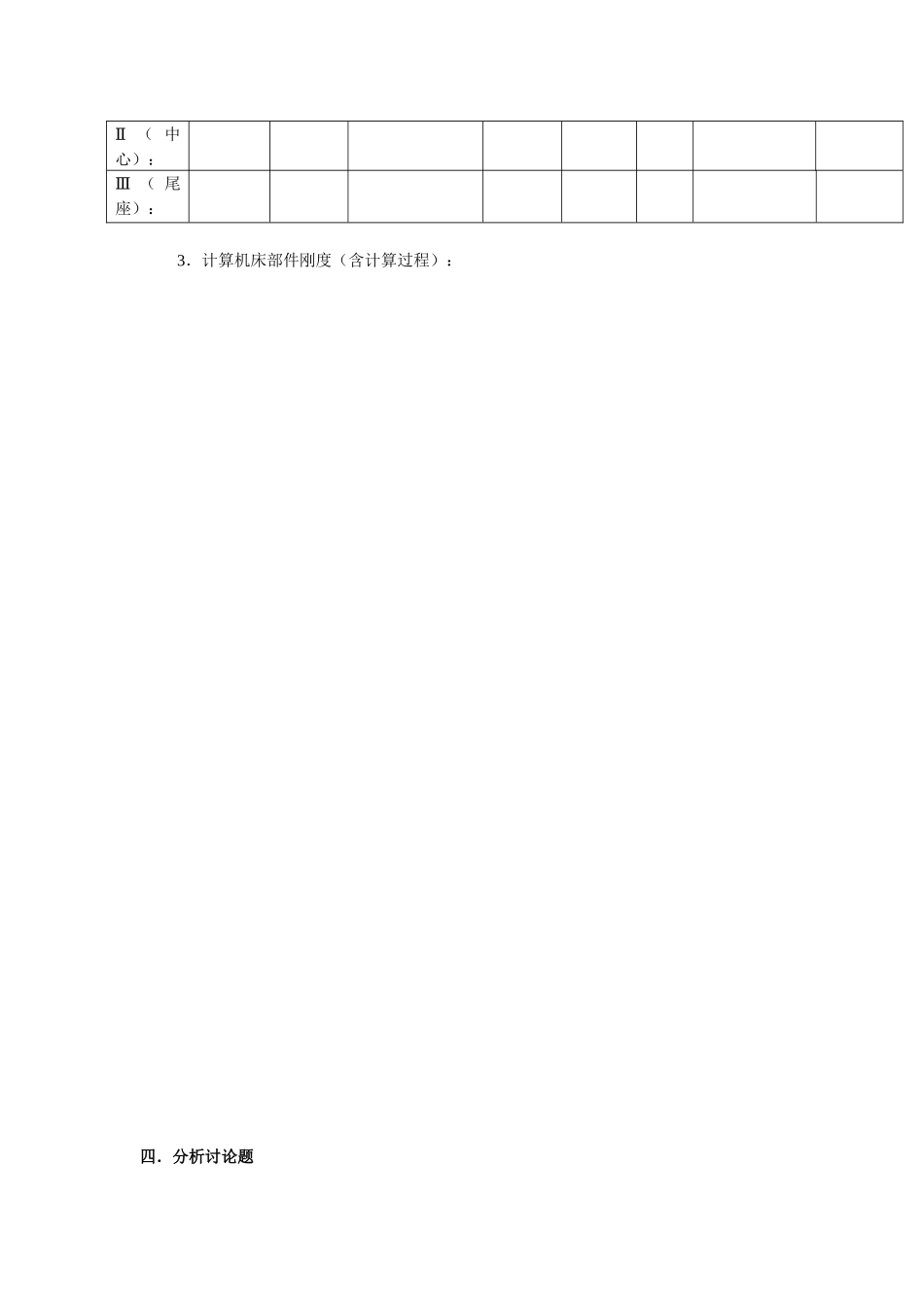

中北大学《机械制造工艺学》实验报告姓 名：学 号：学院（系）： 专 业：2011 年 12 月实验一 刚度实验一．实验目的1.了解机床（包括夹具）—工件—刀具所组成的工艺系统是一弹性系统； 2.了解机床刚度对加工精度的影响；3.熟悉机床动刚度的测定方法；4.巩固和验证所学工艺系统刚度和误差复映的概念。二．实验内容用动载荷测定法测定机床部件刚度。三．实验记录1．实验条件：机床名称、型号及规格： C620-1 普通车床。刀具名称及材料：硬质合金外圆车刀。几何形状及参数： Kr=45°,r0=10°,λs=0°走刀量： 0.1量具： 175-200 千分尺、游标卡毛坯（试件）材料：45 号钢2．实验记录及结果：表 1尺寸及位置毛坯零件D1 （ mm）D2（mm）d1 （ mm）d2（mm）d1 -d2Ⅰ（主轴）：Ⅱ （ 中心）：Ⅲ （ 尾座）：3．计算机床部件刚度（含计算过程）：四．分析讨论题1、 机床刚度对加工精度有什么影响？2、 减少误差复映的措施？实验二 机床加工精度及尺寸分布规律一．实验目的1．通过实验掌握加工精度统计分析的基本原理和方法，运用此方法综合分析零件尺寸的变化规律；2．通过实验结果，分析影响加工零件精度的原因提出解决问题的方法，改进工艺规程，以达到提高零件加工精度的目的，进一步掌握统计分析在全面质量管理中的应用。二．实验内容运用分布曲线法对 100 个工件进行统计分析。三．实验记录1．实验条件：机床名称、型号及规格： 量具规格： 毛坯（试件）材料： 2．实验记录及结果：（1）磨削后的零件的尺寸表 1 全部零件磨削后的尺寸记录序号测 量尺 寸序号测 量尺 寸序号测 量尺 寸序号测 量尺 寸126517622752773285378429547953055806315681732578283358839345984103560851136618612376287133863881439648915406590164166911742679218436893194469942045709521467196224772972348739824497499255075100（2）确定实验数据并记录表 2尺寸分散范围=(Xmax—Xmin)=分组数 k= （当工件 N=100 件时，k=6—10）尺寸间隔宽度 ΔX=(Xmax—Xmin) /k=式中：Xmax——100 中零件最大值；Xmin——100 件中零件尺寸最小值；k——分组数。表 2 零件尺寸实测值组号组界/中心值 x组内工件数 m频率 m/n123456注：表中 n 是测量的工件数。 （3）画分布曲线以表 2 中频率 m/n 为纵坐标，以尺寸范围的中点 x 为横坐标，画分布曲线。尺寸()图 1（4）计算样本均值分散范围 6σ= （ ，样本标准差 s...
