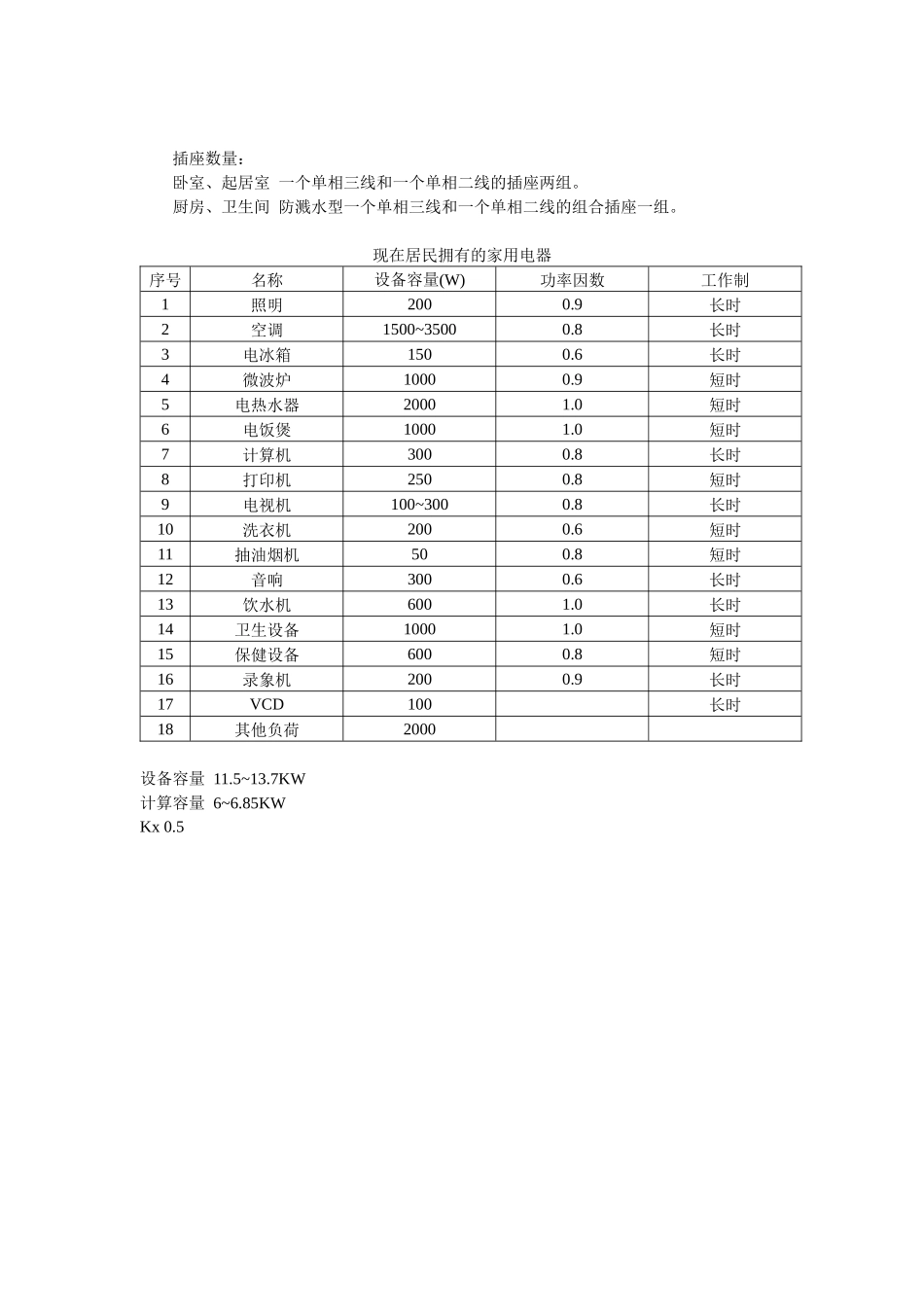

电气设计常用数据针对一般住宅用户，每户计算负荷及相应表计依工程具体情况可按下列数值选取：每户负荷（KW）供电电压（V）表计特征表计量程（A）4220单相5（20）6220单相10（40）8220单相10（40）10220单相15（60）或者采用每平方 50~70W 计算。负荷容量考虑满足远期增长的要求。推荐在对居民小区进行负荷计算和导线（电缆）截面时，其需要系数按下表选取：户数需要系数户数需要系数10 户以下1~0.9101~200 户0.4~0.3811~20 户0.8~0.7200~500 户0.32~0.2821~50 户0.7~0.55500 户以上0.3~0.2551~100 户0.5~0.42在选择变压器容量时，应乘以同时系数，其取值范围为，有功： 0.8~0.9，无功：0.9~0.97。学校教室黑板照明黑板照明灯：从地面到光源的高度 h(m)2.22.42.62.83.03.23.4从黑板到光源的水平距离 l(m)0.60.70.851.01.11.251.4教室照明宜采用荧光灯具，荧光灯具的布置应该与黑板成直角排列，灯排之间的距离不应大于灯具允许的最大距高比。制图室内灯管应该与图板成垂直方向布置。阶梯教室安装平行于黑板荧光灯具，这些灯具必须装有乳白灯罩或棱镜罩住宅供电系统的设计，应符合下列基本安全要求：1、 应采用 TT、TN-C-S 接地方式，并进行总等电位联结；2、 电气线路应采用符合安全和防火要求的敷设方式配线，导线应选用铜线，每套住宅进户线截面不应小于 10 平方毫米，分支回路截面不应小于 2.5 平方毫米；3、 每套住宅的空调电源插座、电源插座与照明，应分路设计，厨房电源插座和卫生间电源插座宜设置独立回路；4、 除空调电源插座外，其他电源插座电路应设置漏电保护装置；5、 每套住宅应设置电源总断路器，并应采用可同时断开相线和中性线的开关电器；6、 卫生间宜做局部等电位联结；7、 每栋住宅的总电源进线断路器，应具有漏电保护功能。8、 住宅的公共部位应设置人工照明，除高层住宅的电梯厅和应急照明外，均应采用节能自熄开关。插座数量：卧室、起居室 一个单相三线和一个单相二线的插座两组。厨房、卫生间 防溅水型一个单相三线和一个单相二线的组合插座一组。现在居民拥有的家用电器序号名称设备容量(W)功率因数工作制1照明2000.9长时2空调1500~35000.8长时3电冰箱1500.6长时4微波炉10000.9短时5电热水器20001.0短时6电饭煲10001.0短时7计算机3000.8长时8打印机2500.8短时9电视机100~3000.8长时10洗衣机2000.6短时11抽油烟机500.8短时12音响3000.6长时13饮水机6001.0长时14卫生设备10001.0短时15保健设备6000.8短时16录象机2000.9长时17VCD100长时18其他负荷2000设备容量 11.5~13.7KW 计算容量 6~6.85KW Kx 0.5
