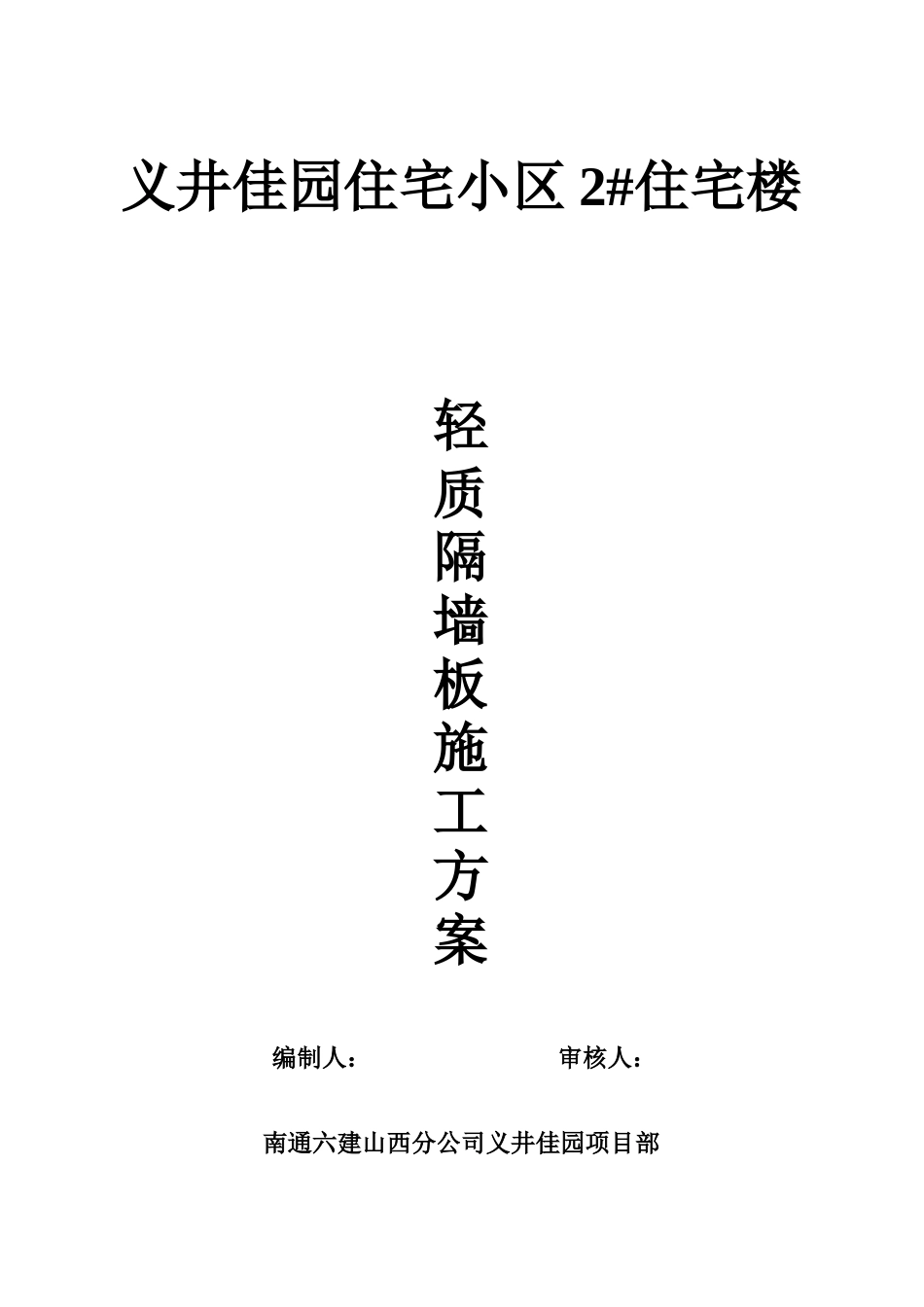

义井佳园住宅小区 2#住宅楼轻质隔墙板施工方案编制人： 审核人：南通六建山西分公司义井佳园项目部目 录1、工程概况2、编制依据3、施工准备4、施工工艺流程5、主要施工工艺6、质量要求及质量保证7、安全 环境及文明施工要求一、工程概况 本工程为义井佳园住宅小区 2#住宅楼。总建筑面积 34278.76㎡，地上建筑面积 33160.66㎡，地下建筑面积 1118.1㎡。结构体系为剪力墙结构。建筑总高度为 85.9m，室内外高差 0.90m,建筑层高 3.0m（地下室层高为3.6m）。建筑东西向长 79m，南北向宽 18.3m,地上 28 层，地下 1 层，其中地下层为储藏间，地上 1—28 层均为住宅。本工程填充墙体除加气砼砌块和非粘土烧结砖外均为 100 厚的 GSZ 轻质隔墙板。二、编制依据 1、义井佳园住宅小区 2#楼建筑施工图2、本工程的图纸会审、设计变更和技术核定单 3、相关的施工工艺标准三、施工准备 1、技术准备a、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。b、编制 GSZ 轻质隔墙板施工方案，并报业主、监理审批。c、将技术交底落实到作业班组。d、熟悉图纸后，组织工程技术人员进行现场放线。放线人员要严格按照设计文件、图纸、图纸会审和技术核定单进行放线，随放随复核。放线完毕，请监理进行验收合格后方可使用。 2、材料准备 （1）、面板应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明天的缺陷。 （2）、GSZ 轻持隔墙板的才质应符合现行国家标准和行业标准的规定。（3）、使用的相关的辅助材料必须与主材相配套。 （4）、对 GSZ 轻质隔墙板的质量要求如下表GSZ 轻质墙板外观和尺寸允许偏差 项 目指 标面角平直度 （mm/m）4板面平整度 （mm/m）2外形缺损 （mm）角不大于 50×30，边< 150埋件板色标清晰、准确尺寸允许偏差（mm）长 度0、-20宽 度0、-5厚 度0、-3 （5）所有相关材料必须报监理或业主确认后方可使，拒绝不合格产品进入工地。3、主要机具的准备 （1）电动机械：切割机、手电钻、冲击钻等（2）手动工具：射钉枪、铝合金靠尺（2m）、水平尺（600mm）、粉线包、墨斗、小白线、卷尺、方尺、线锤（0.5kg）、托线板、斧子等 四、施工工艺流程 基层验收→ 定位放线→安装固定锚→安装构造角钢→安装 GSZ 板→水电管线安装→安装特殊钢丝网→门窗洞口 U 型网安装→GSZ 板墙体检查加...
