电工电子学_模拟试题1VIP免费

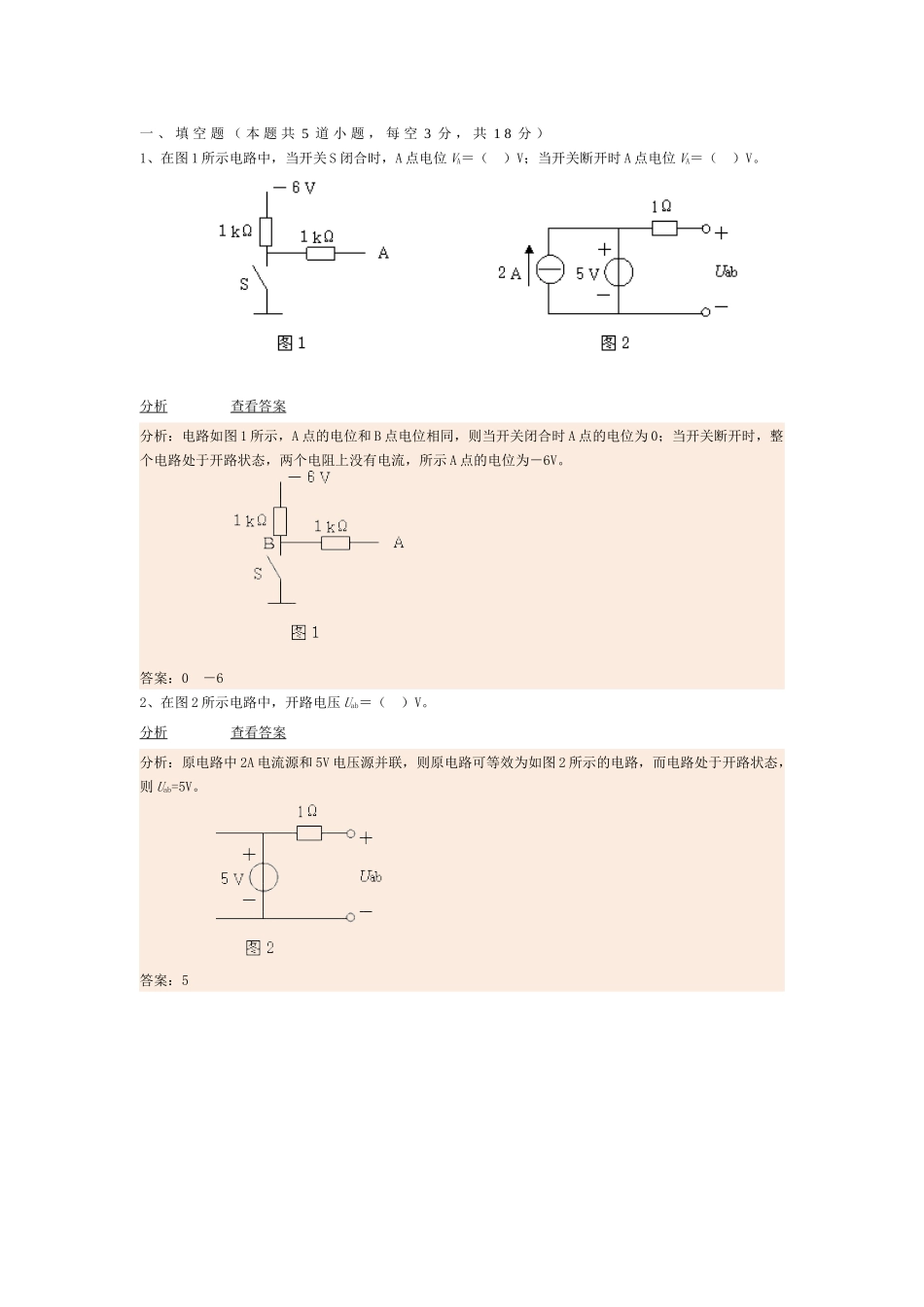

一 、 填 空 题 （ 本 题 共 5 道 小 题 ， 每 空 3 分 ， 共 1 8 分 ）1、在图 1 所示电路中，当开关 S 闭合时，A 点电位 VA＝（ ）V；当开关断开时 A 点电位 VA＝（ ）V。 分析 查看答案分析：电路如图 1 所示，A 点的电位和 B 点电位相同，则当开关闭合时 A 点的电位为 0；当开关断开时，整个电路处于开路状态，两个电阻上没有电流，所示 A 点的电位为－6V。 答案：0 －62、在图 2 所示电路中，开路电压 Uab＝（ ）V。 分析 查看答案分析：原电路中 2A 电流源和 5V 电压源并联，则原电路可等效为如图 2 所示的电路，而电路处于开路状态，则 Uab=5V。 答案：53、在图 3 所示电路中，若电流表 A1、A2、A3的读数均为 5A，则电流表 A0的读数为（ ）A。 分析 查看答案分析：画出电路中各元件电压电流的相量图如图 3 所示，并且已知 IL=IC，则，所以电流表 A0的读数为 5A。 答案：54、一对称三相电路，Y 形连接，若相电压V，线电流A，则三相电路的=（ ）。 分析 查看答案分析：对于 Y 形连接的三相电路，相线电流相等，且相电压与相电流的夹角为，所以＝ 。答案： 5、在图 4 所示电路中，在换路前电路已经处于稳定状态，当 t＝0 时，开关闭合，则 uc的初始值 uc(0+)＝（ ）V。 查看答案答案：0 二 、 单 项 选 择 （ 每 题 2 分 ， 共 1 2 分 ）1、电路如图所示，参数选择合理，若要满足振荡的相应条件，其正确的接法是（ ）。 A. 1 与 3 相接，2 与 4 相接 B. 1 与 4 相接，2 与 3 相接 C. 1 与 3 相接，2 与 5 相接 查看答案答案：A 2、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同 ( f 1 > f 2 ) 的两电源下，此时线圈的磁通 Φ1和 Φ2 关系是（ ）。 A. Φ1 > Φ2 B.Φ1 <Φ2 C.Φ1 = Φ2 分析 查看答案分析：由 U=4.44fNΦm得当电源电压不变，频率满足 f 1 > f 2时，线圈的磁通 Φ1＜Φ2。答案：B3、某理想变压器的变比 K = 10，其副边负载的电阻 RL = 8 Ω。若将此负载电阻折算到原边，其阻值 为（ ）。 A. 80 Ω B. 800 Ω C. 0.8 Ω 分析 查看答案分析：根据 ＝ RL＝800Ω。答案：B4、 旋转磁场的转速 n1与极对数 p 和电源频率 f 的关系是（ ）。 A. B. C. 查看答案答案：A 5、三相鼠笼式异步电动机在空载和满载...
