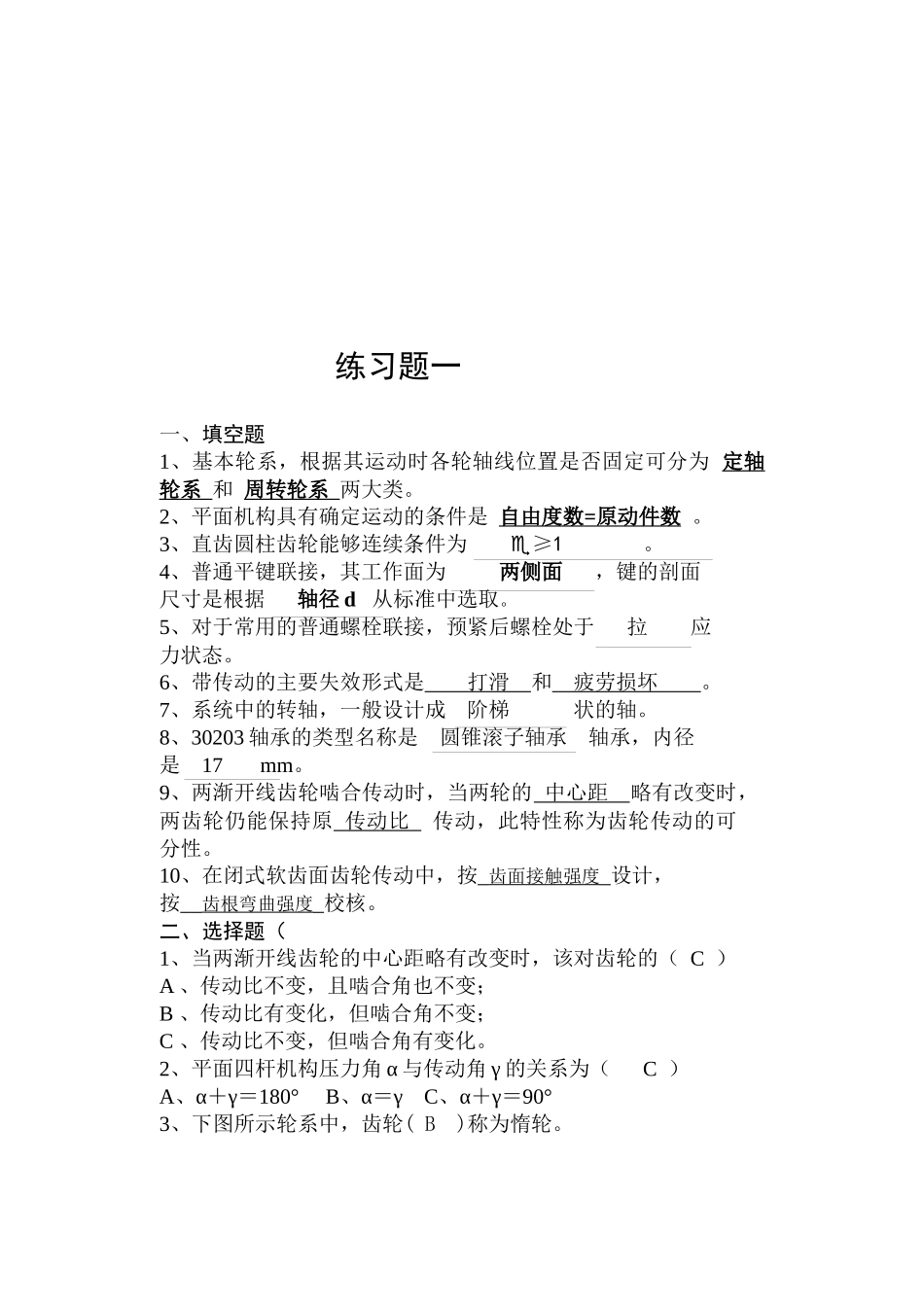

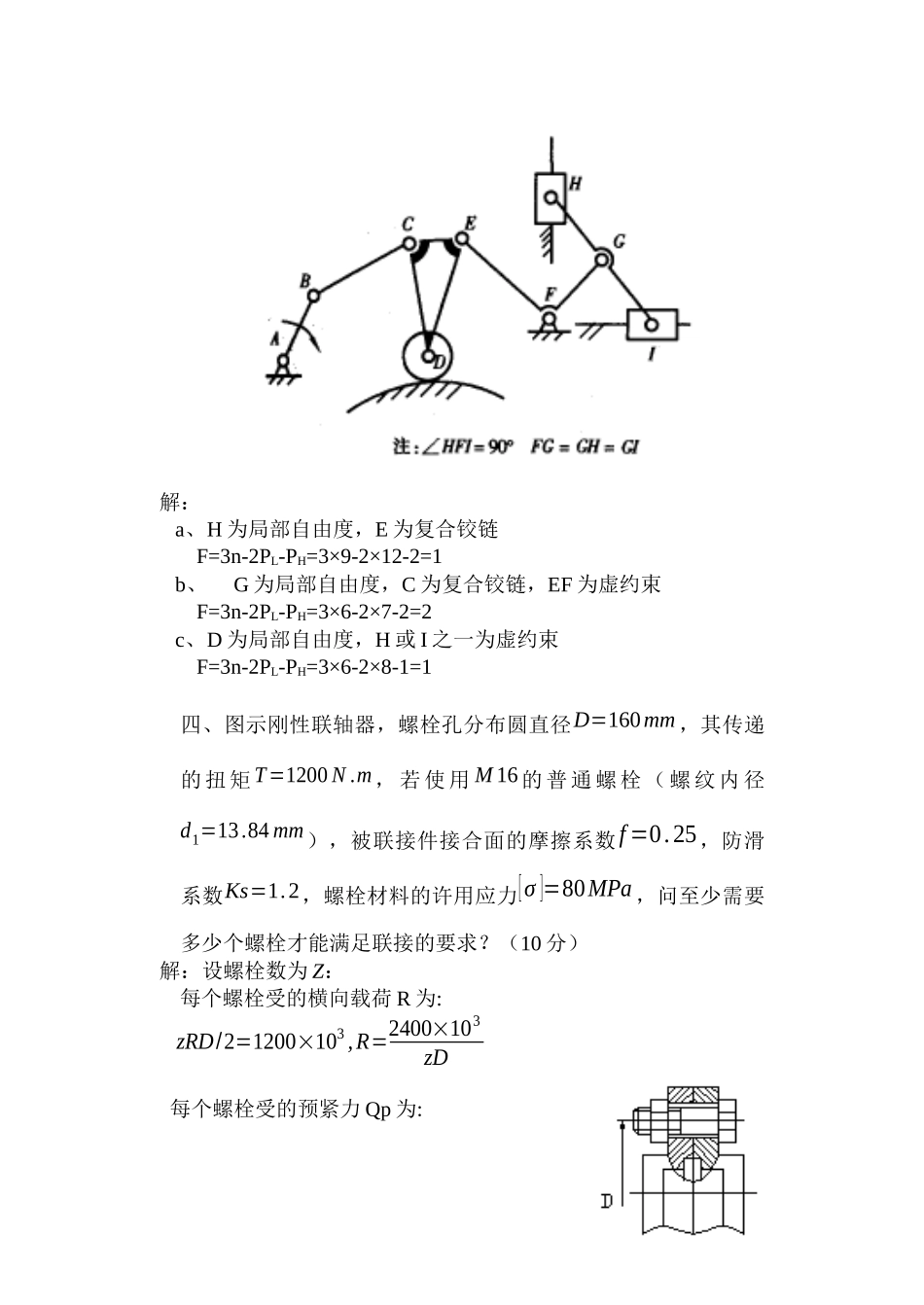

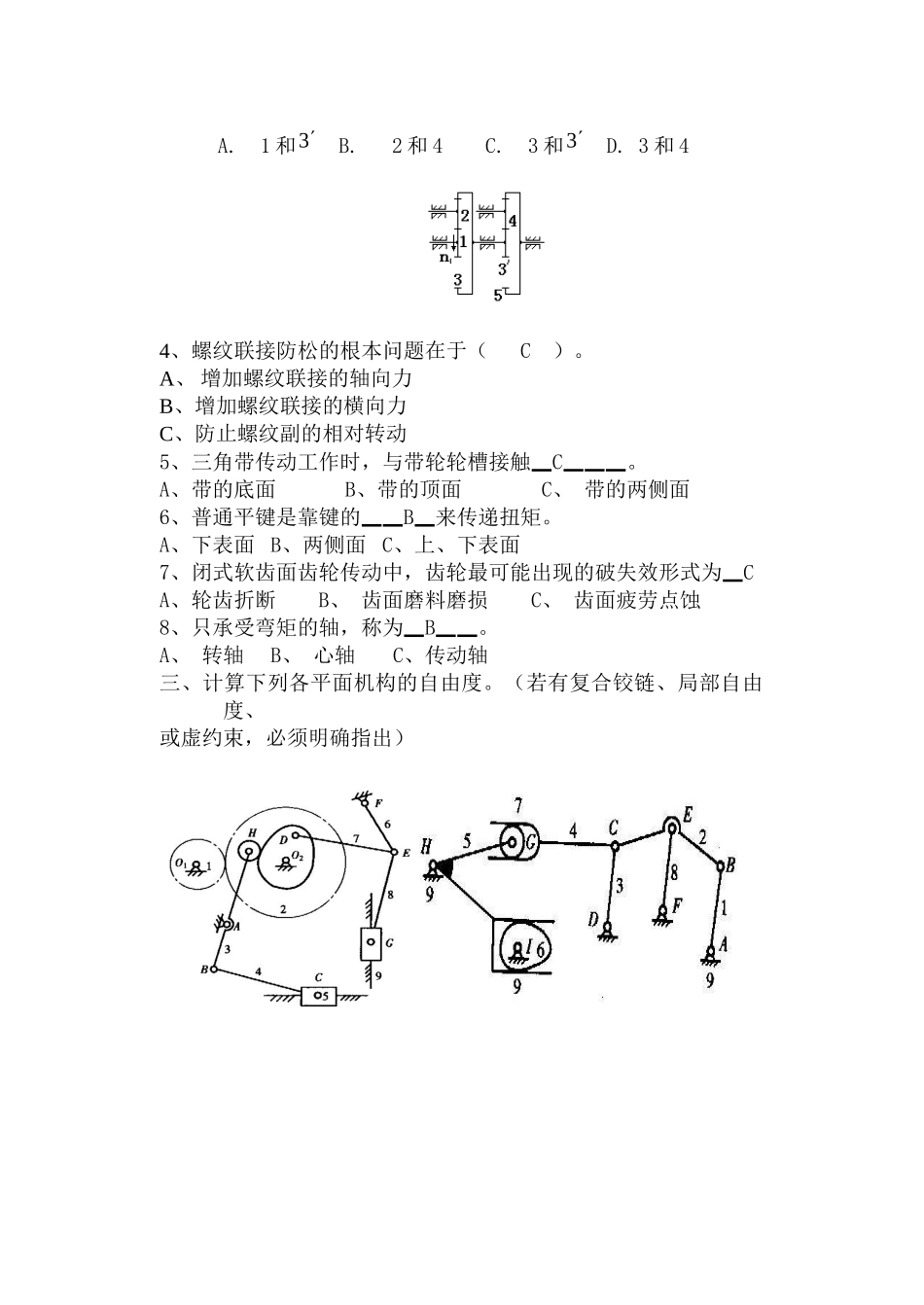

练习题一一、填空题1、基本轮系，根据其运动时各轮轴线位置是否固定可分为 定轴轮系 和 周转轮系 两大类。2、平面机构具有确定运动的条件是 自由度数 = 原动件数 。3、直齿圆柱齿轮能够连续条件为 ≥1 。 4、普通平键联接，其工作面为 两侧面 ，键的剖面尺寸是根据 轴径 d 从标准中选取。5、对于常用的普通螺栓联接，预紧后螺栓处于 拉 应力状态。6、带传动的主要失效形式是 打滑 和 疲劳损坏 。7、系统中的转轴，一般设计成 阶梯 状的轴。8、30203 轴承的类型名称是 圆锥滚子轴承 轴承，内径是 17 mm。9、两渐开线齿轮啮合传动时，当两轮的 中心距 略有改变时，两齿轮仍能保持原 传动比 传动，此特性称为齿轮传动的可分性。10、在闭式软齿面齿轮传动中，按_齿面接触强度_设计，按__齿根弯曲强度_校核。二、选择题（1、当两渐开线齿轮的中心距略有改变时，该对齿轮的（ C ）A 、传动比不变，且啮合角也不变； B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。2、平面四杆机构压力角 α 与传动角 γ 的关系为（ C ）A、α＋γ＝180° B、α＝γ C、α＋γ＝90°3、下图所示轮系中，齿轮( B )称为惰轮。A. 1 和 B. 2 和 4 C. 3 和 D. 3 和 44、螺纹联接防松的根本问题在于（ C ）。A、 增加螺纹联接的轴向力 B、增加螺纹联接的横向力C、防止螺纹副的相对转动5、三角带传动工作时，与带轮轮槽接触▁C▁▁▁。A、带的底面B、带的顶面 C、 带的两侧面6、普通平键是靠键的▁▁B▁来传递扭矩。A、下表面 B、两侧面 C、上、下表面7、闭式软齿面齿轮传动中，齿轮最可能出现的破失效形式为▁CA、轮齿折断 B、 齿面磨料磨损 C、 齿面疲劳点蚀8、只承受弯矩的轴，称为▁B▁▁。A、 转轴B、 心轴 C、传动轴三、计算下列各平面机构的自由度。（若有复合铰链、局部自由度、或虚约束，必须明确指出）33解：a、H 为局部自由度，E 为复合铰链F=3n-2PL-PH=3×9-2×12-2=1b、G 为局部自由度，C 为复合铰链，EF 为虚约束F=3n-2PL-PH=3×6-2×7-2=2c、D 为局部自由度，H 或 I 之一为虚约束F=3n-2PL-PH=3×6-2×8-1=1四、图示刚性联轴器，螺栓孔分布圆直径D=160mm ，其传递的 扭 矩 T=1200 N .m， 若 使 用 M 16 的 普 通 螺 栓 （ 螺 纹 内 径d1=13.84 mm），被联接件接合面的摩擦系数f =0.25，防滑系数Κs=1.2，螺栓材料的许用...
