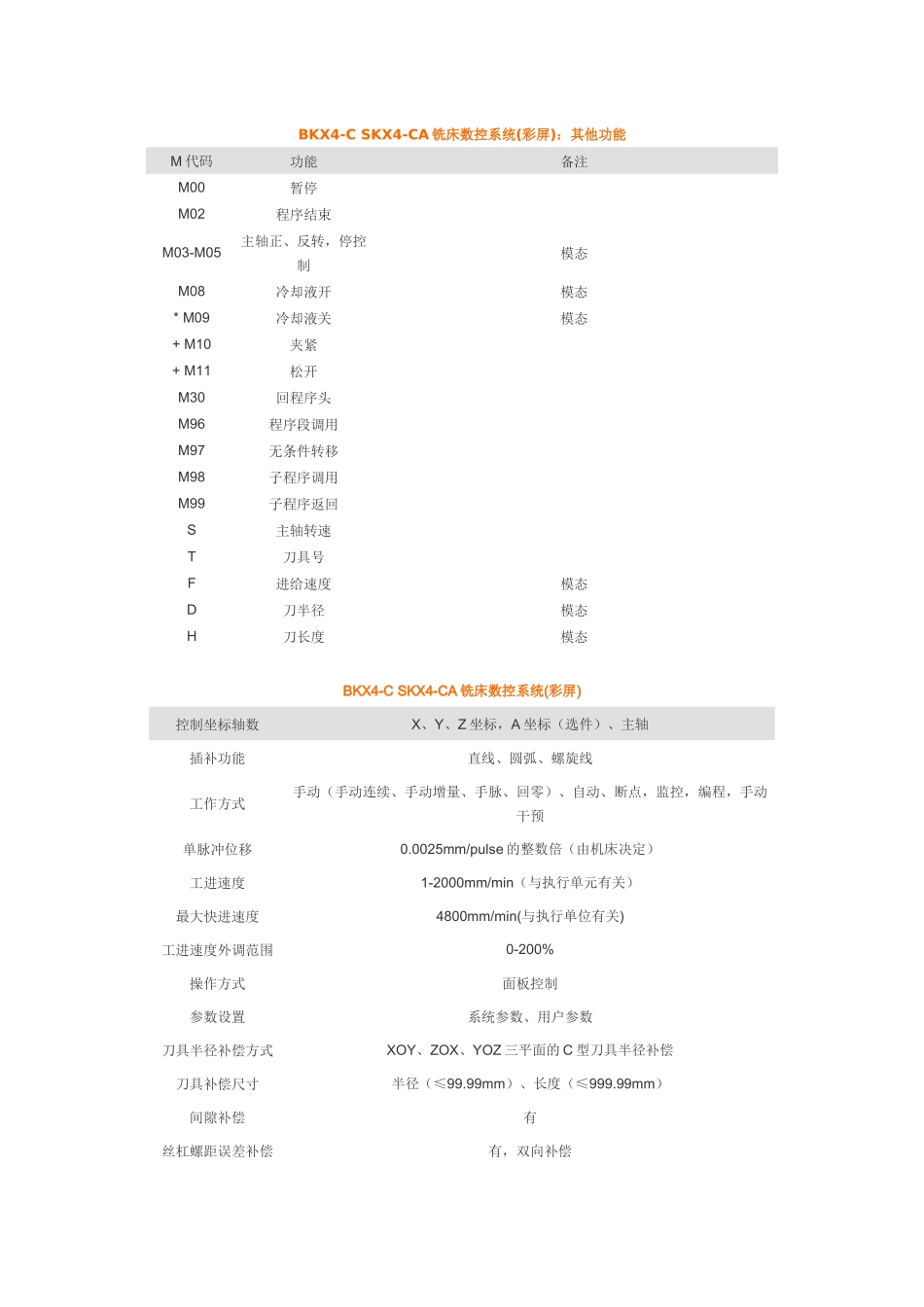

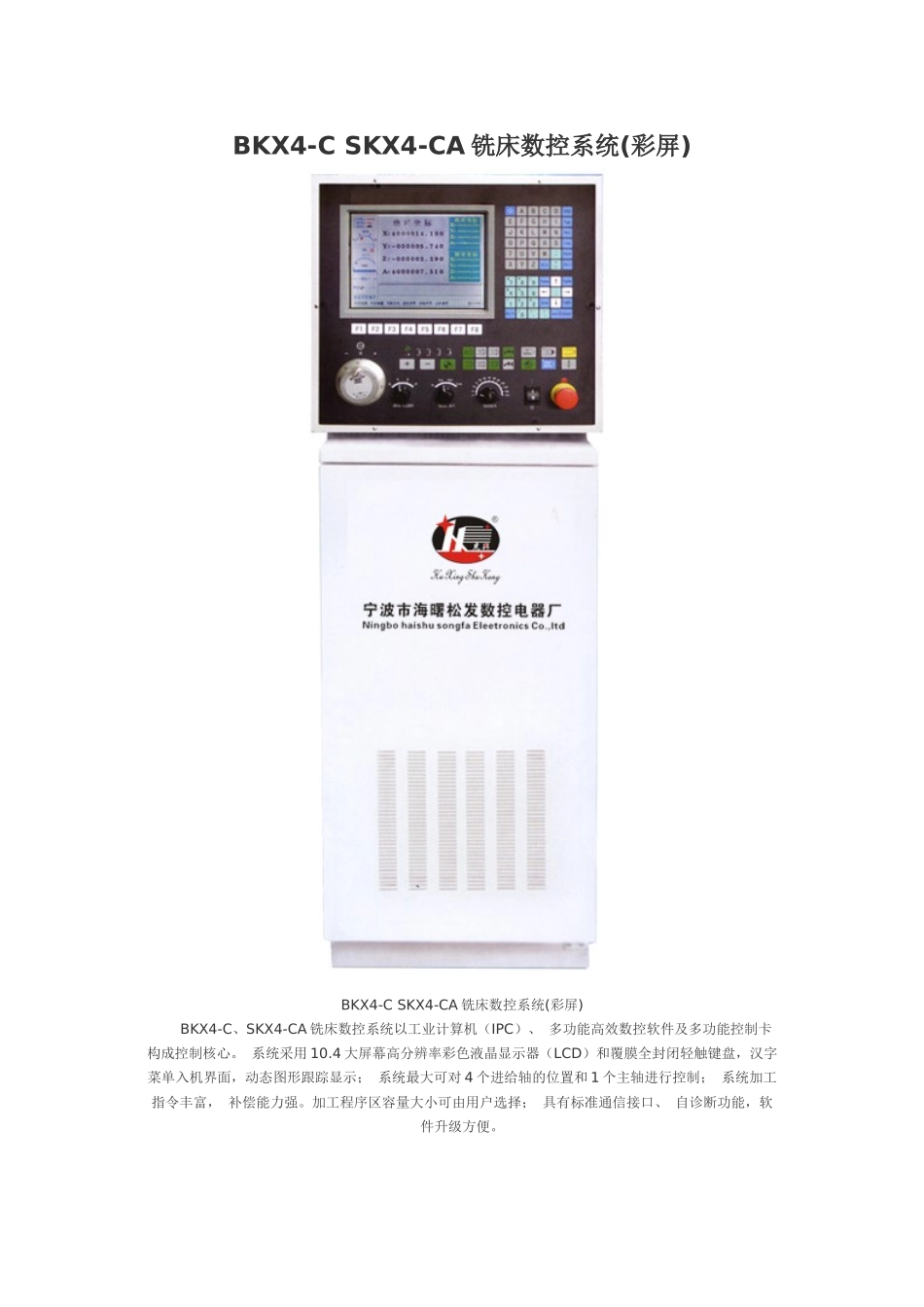

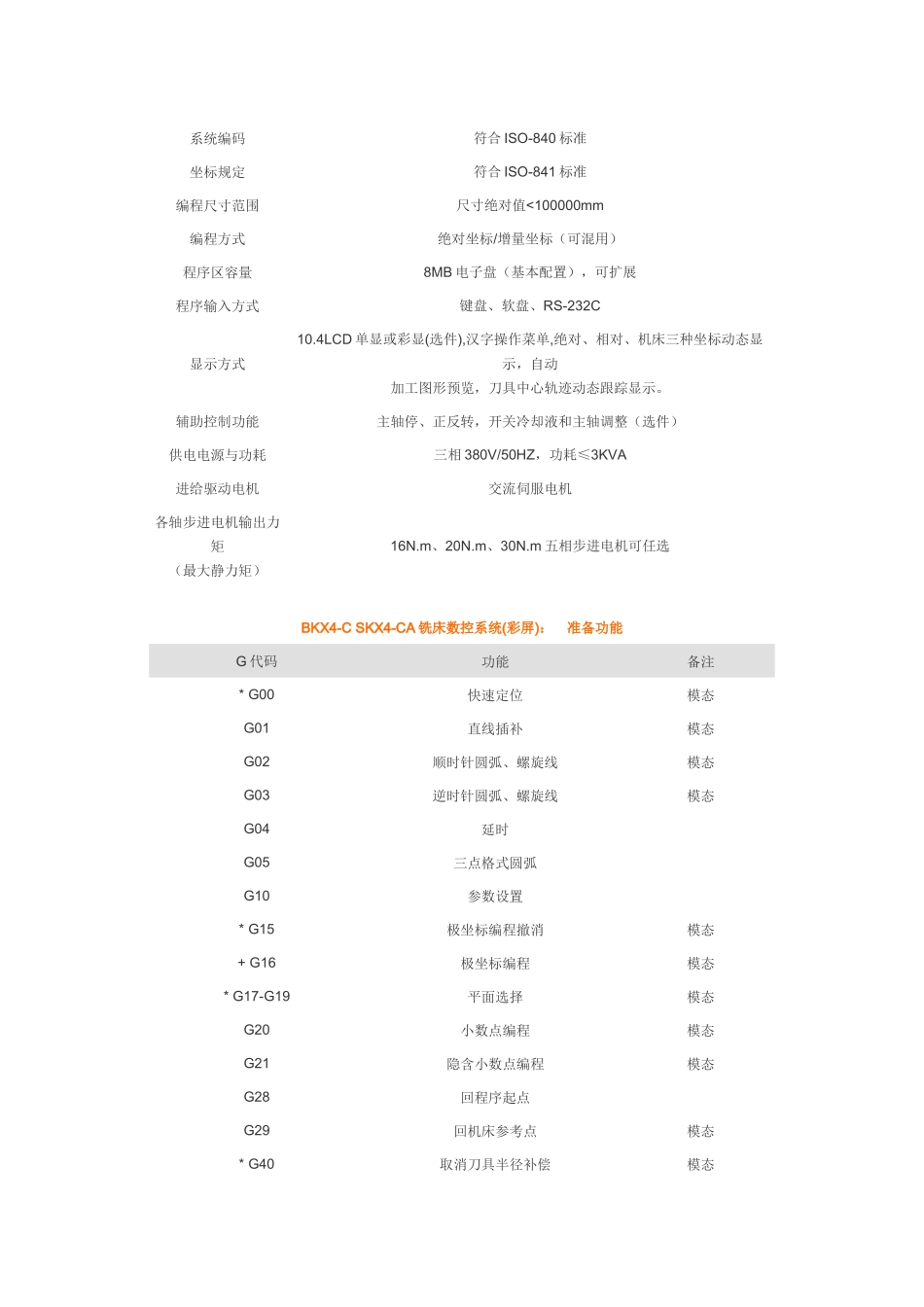

BKX4-C SKX4-CA 铣床数控系统(彩屏)BKX4-C SKX4-CA 铣床数控系统(彩屏) BKX4-C、SKX4-CA 铣床数控系统以工业计算机（IPC）、 多功能高效数控软件及多功能控制卡构成控制核心。 系统采用 10.4 大屏幕高分辨率彩色液晶显示器（LCD）和覆膜全封闭轻触键盘，汉字菜单入机界面，动态图形跟踪显示； 系统最大可对 4 个进给轴的位置和 1 个主轴进行控制； 系统加工指令丰富， 补偿能力强。加工程序区容量大小可由用户选择； 具有标准通信接口、 自诊断功能，软件升级方便。BKX4-C SKX4-CA 铣床数控系统(彩屏)：其他功能M 代码功能备注M00暂停 M02 程序结束 M03-M05 主轴正、反转，停控制模态M08 冷却液开 模态* M09冷却液关 模态+ M10 夹紧 + M11 松开 M30 回程序头 M96 程序段调用 M97 无条件转移 M98 子程序调用 M99子程序返回 S 主轴转速 T 刀具号 F 进给速度模态D 刀半径模态H刀长度模态BKX4-C SKX4-CA 铣床数控系统(彩屏) 控制坐标轴数X、Y、Z 坐标，A 坐标（选件）、主轴插补功能 直线、圆弧、螺旋线工作方式手动（手动连续、手动增量、手脉、回零）、自动、断点，监控，编程，手动干预 单脉冲位移0.0025mm/pulse 的整数倍（由机床决定）工进速度1-2000mm/min（与执行单元有关）最大快进速度4800mm/min(与执行单位有关)工进速度外调范围0-200%操作方式面板控制参数设置系统参数、用户参数刀具半径补偿方式XOY、ZOX、YOZ 三平面的 C 型刀具半径补偿刀具补偿尺寸半径（≤99.99mm）、长度（≤999.99mm）间隙补偿有丝杠螺距误差补偿有，双向补偿系统编码符合 ISO-840 标准坐标规定符合 ISO-841 标准编程尺寸范围尺寸绝对值<100000mm编程方式绝对坐标/增量坐标（可混用）程序区容量8MB 电子盘（基本配置），可扩展程序输入方式键盘、软盘、RS-232C显示方式10.4LCD 单显或彩显(选件),汉字操作菜单,绝对、相对、机床三种坐标动态显示，自动加工图形预览，刀具中心轨迹动态跟踪显示。辅助控制功能主轴停、正反转，开关冷却液和主轴调整（选件）供电电源与功耗三相 380V/50HZ，功耗≤3KVA进给驱动电机交流伺服电机各轴步进电机输出力矩（最大静力矩）16N.m、20N.m、30N.m 五相步进电机可任选BKX4-C SKX4-CA 铣床数控系统(彩屏)： 准备功能G 代码功能备注* G00快速定位模态G01直线插补模态G02顺时针圆弧、螺旋线模态G03逆时针圆弧、螺旋线模态G04延时 G05三点格式圆弧 G10参数...
