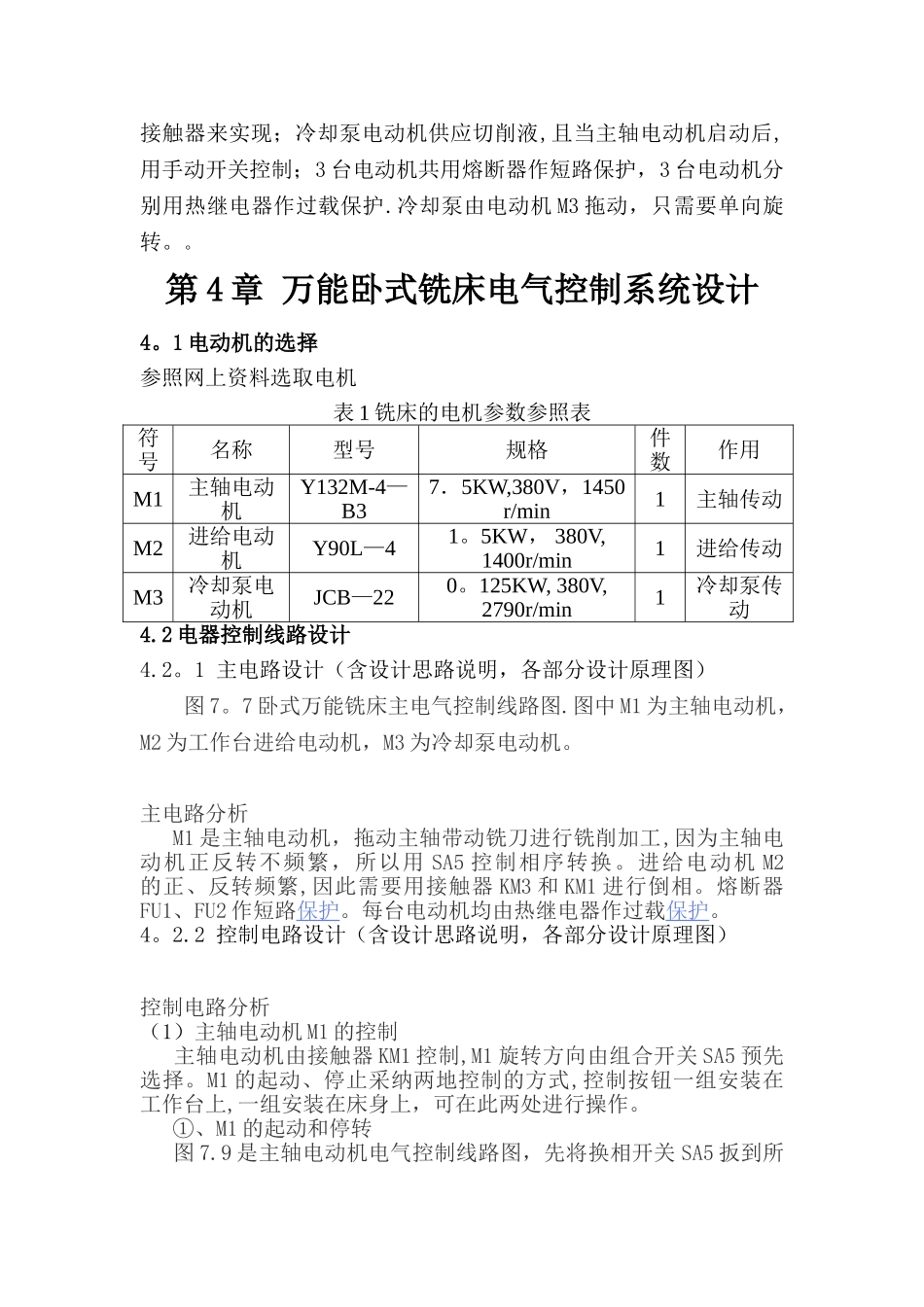

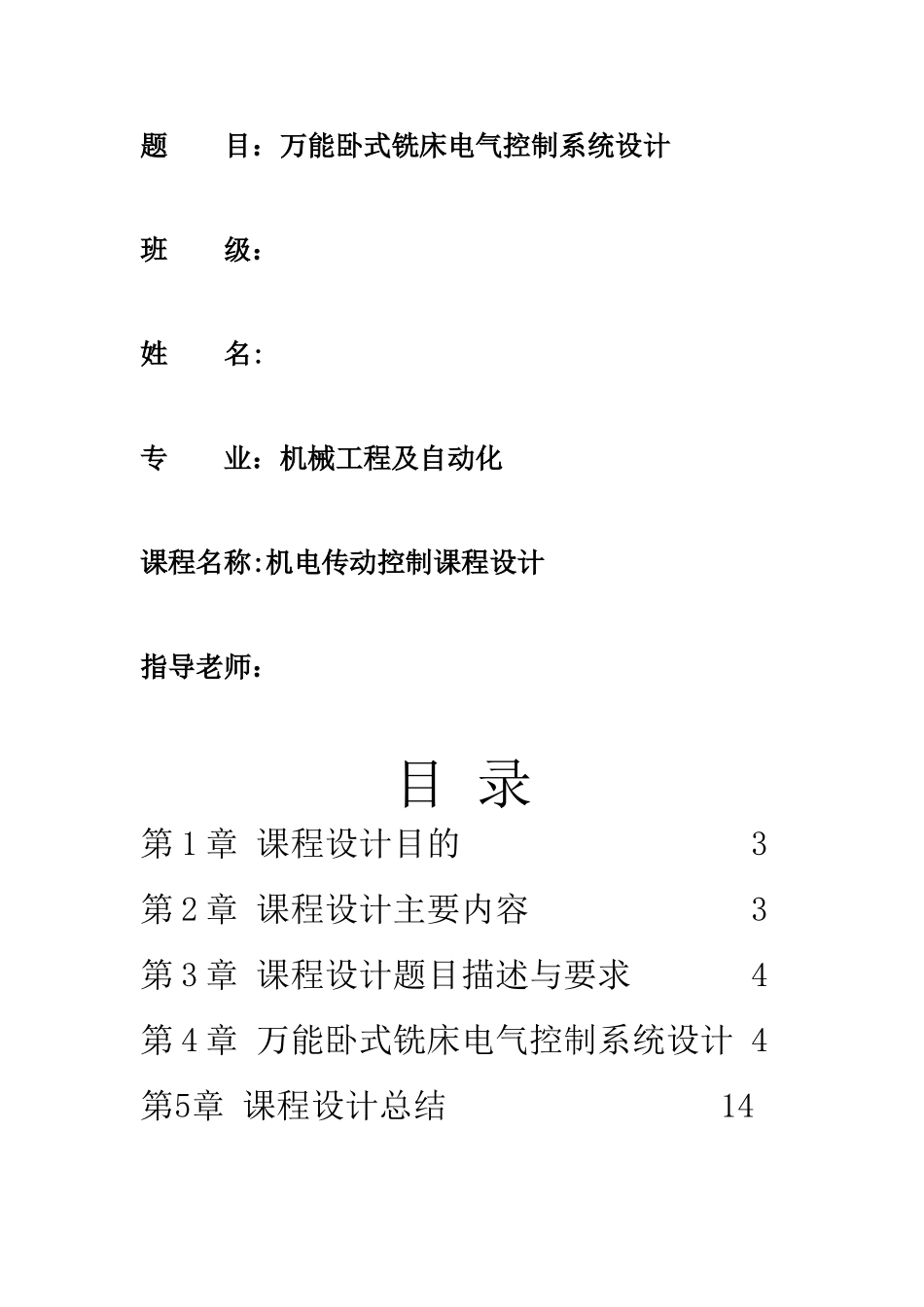

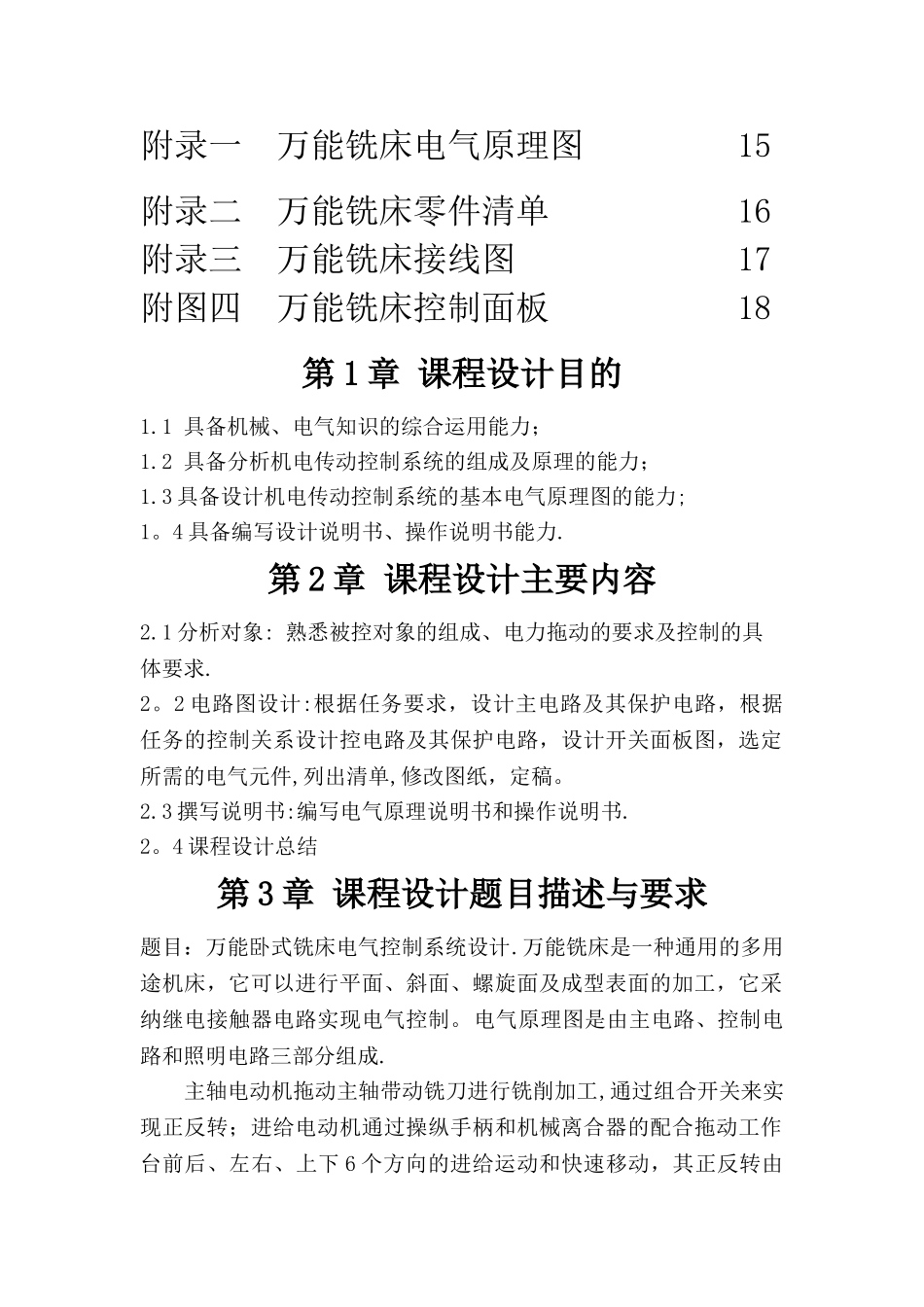

题 目：万能卧式铣床电气控制系统设计班 级：姓 名:专 业：机械工程及自动化课程名称:机电传动控制课程设计指导老师：目 录第 1 章 课程设计目的 3 第 2 章 课程设计主要内容 3第 3 章 课程设计题目描述与要求 4第 4 章 万能卧式铣床电气控制系统设计 4第5章 课程设计总结 14附录一 万能铣床电气原理图 15附录二 万能铣床零件清单 16附录三 万能铣床接线图 17附图四 万能铣床控制面板 18第 1 章 课程设计目的1.1 具备机械、电气知识的综合运用能力；1.2 具备分析机电传动控制系统的组成及原理的能力；1.3 具备设计机电传动控制系统的基本电气原理图的能力;1。4 具备编写设计说明书、操作说明书能力.第 2 章 课程设计主要内容2.1 分析对象: 熟悉被控对象的组成、电力拖动的要求及控制的具体要求.2。2 电路图设计:根据任务要求，设计主电路及其保护电路，根据任务的控制关系设计控电路及其保护电路，设计开关面板图，选定所需的电气元件,列出清单,修改图纸，定稿。2.3 撰写说明书:编写电气原理说明书和操作说明书.2。4 课程设计总结第 3 章 课程设计题目描述与要求 题目：万能卧式铣床电气控制系统设计.万能铣床是一种通用的多用途机床，它可以进行平面、斜面、螺旋面及成型表面的加工，它采纳继电接触器电路实现电气控制。电气原理图是由主电路、控制电路和照明电路三部分组成. 主轴电动机拖动主轴带动铣刀进行铣削加工,通过组合开关来实现正反转；进给电动机通过操纵手柄和机械离合器的配合拖动工作台前后、左右、上下 6 个方向的进给运动和快速移动，其正反转由接触器来实现；冷却泵电动机供应切削液,且当主轴电动机启动后,用手动开关控制；3 台电动机共用熔断器作短路保护，3 台电动机分别用热继电器作过载保护.冷却泵由电动机 M3 拖动，只需要单向旋转。。第 4 章 万能卧式铣床电气控制系统设计4。1 电动机的选择参照网上资料选取电机表 1 铣床的电机参数参照表符号名称型号规格件数作用M1主轴电动机Y132M-4—B37．5KW,380V，1450r/min1主轴传动M2进给电动机Y90L—41。5KW， 380V, 1400r/min1进给传动M3冷却泵电动机JCB—220。125KW, 380V, 2790r/min1冷却泵传动4.2 电器控制线路设计4.2。1 主电路设计（含设计思路说明，各部分设计原理图） 图 7。7 卧式万能铣床主电气控制线路图.图中 M1 为主轴电动机，M2 为工作台进给电动机，M3 为冷却泵电动机。 主电路分...
