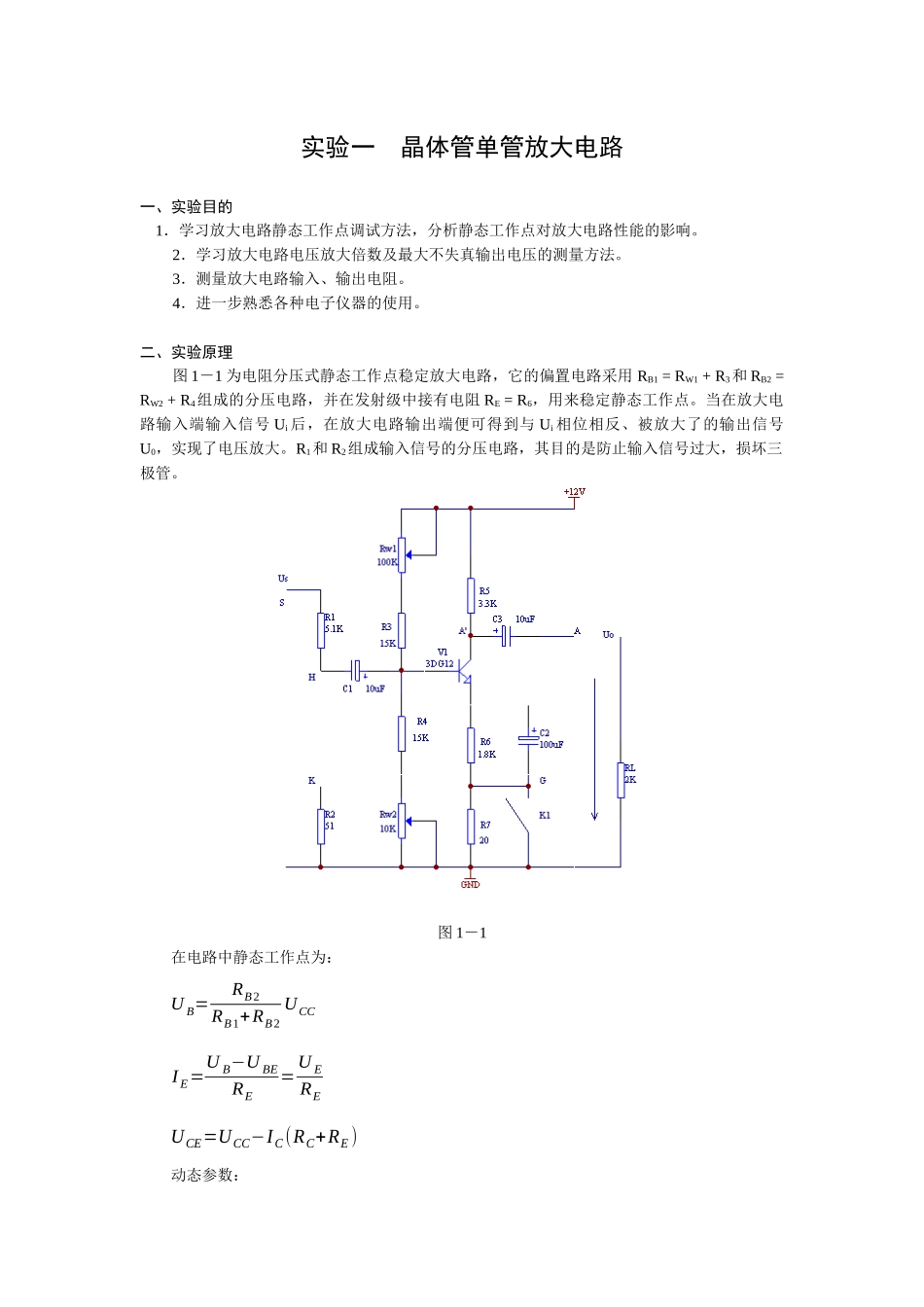

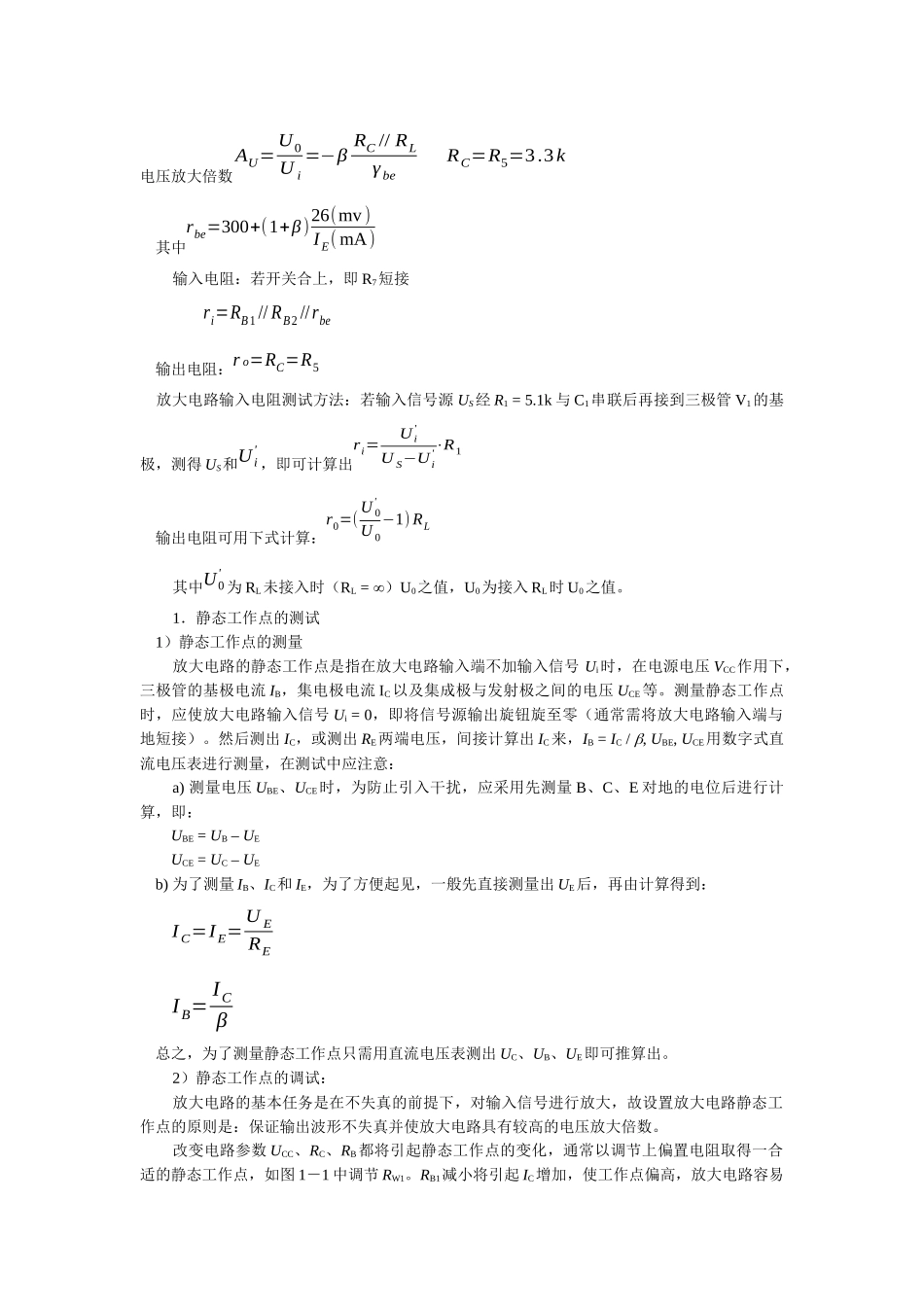

[键入公司名称]电子技术实验指导书模拟电子技术yu2014.2实验一 晶体管单管放大电路一、实验目的 1．学习放大电路静态工作点调试方法，分析静态工作点对放大电路性能的影响。2．学习放大电路电压放大倍数及最大不失真输出电压的测量方法。3．测量放大电路输入、输出电阻。4．进一步熟悉各种电子仪器的使用。二、实验原理图 1－1 为电阻分压式静态工作点稳定放大电路，它的偏置电路采用 RB1 = RW1 + R3和 RB2 = RW2 + R4组成的分压电路，并在发射级中接有电阻 RE = R6，用来稳定静态工作点。当在放大电路输入端输入信号 Ui 后，在放大电路输出端便可得到与 Ui 相位相反、被放大了的输出信号U0，实现了电压放大。R1和 R2组成输入信号的分压电路，其目的是防止输入信号过大，损坏三极管。图 1－1在电路中静态工作点为： U B=RB2RB1+RB2UCC I E=U B−U BERE=U ERE UCE=UCC−I C(RC+RE )动态参数：电压放大倍数AU= U0U i=−β RC // RLγ beRC=R5=3.3k 其中rbe=300+(1+β)26(mv )I E( mA)输入电阻：若开关合上，即 R7短接 ri=RB1 // RB2 //rbe 输出电阻：r o=RC=R5 放大电路输入电阻测试方法：若输入信号源 US经 R1 = 5.1k 与 C1串联后再接到三极管 V1的基极，测得 US和Ui'，即可计算出ri=Ui'U S−Ui'⋅R1 输出电阻可用下式计算：r0=( U 0'U 0−1) RL其中U0'为 RL未接入时（RL = ）U0之值，U0为接入 RL时 U0之值。1．静态工作点的测试 1）静态工作点的测量放大电路的静态工作点是指在放大电路输入端不加输入信号 Ui时，在电源电压 VCC作用下，三极管的基极电流 IB，集电极电流 IC以及集成极与发射极之间的电压 UCE等。测量静态工作点时，应使放大电路输入信号 Ui = 0，即将信号源输出旋钮旋至零（通常需将放大电路输入端与地短接）。然后测出 IC，或测出 RE两端电压，间接计算出 IC来，IB = IC / , UBE, UCE用数字式直流电压表进行测量，在测试中应注意：a) 测量电压 UBE、UCE时，为防止引入干扰，应采用先测量 B、C、E 对地的电位后进行计算，即： UBE = UB – UE UCE = UC – UE b) 为了测量 IB、IC和 IE，为了方便起见，一般先直接测量出 UE后，再由计算得到： I C=I E= U ERE I B=I Cβ 总之，为了测量静态工作点只需用直流电压表测出 UC、UB、UE即可推算出。2）静态工作点的调试：放大电路的基本任务是在不失真的前提下...
