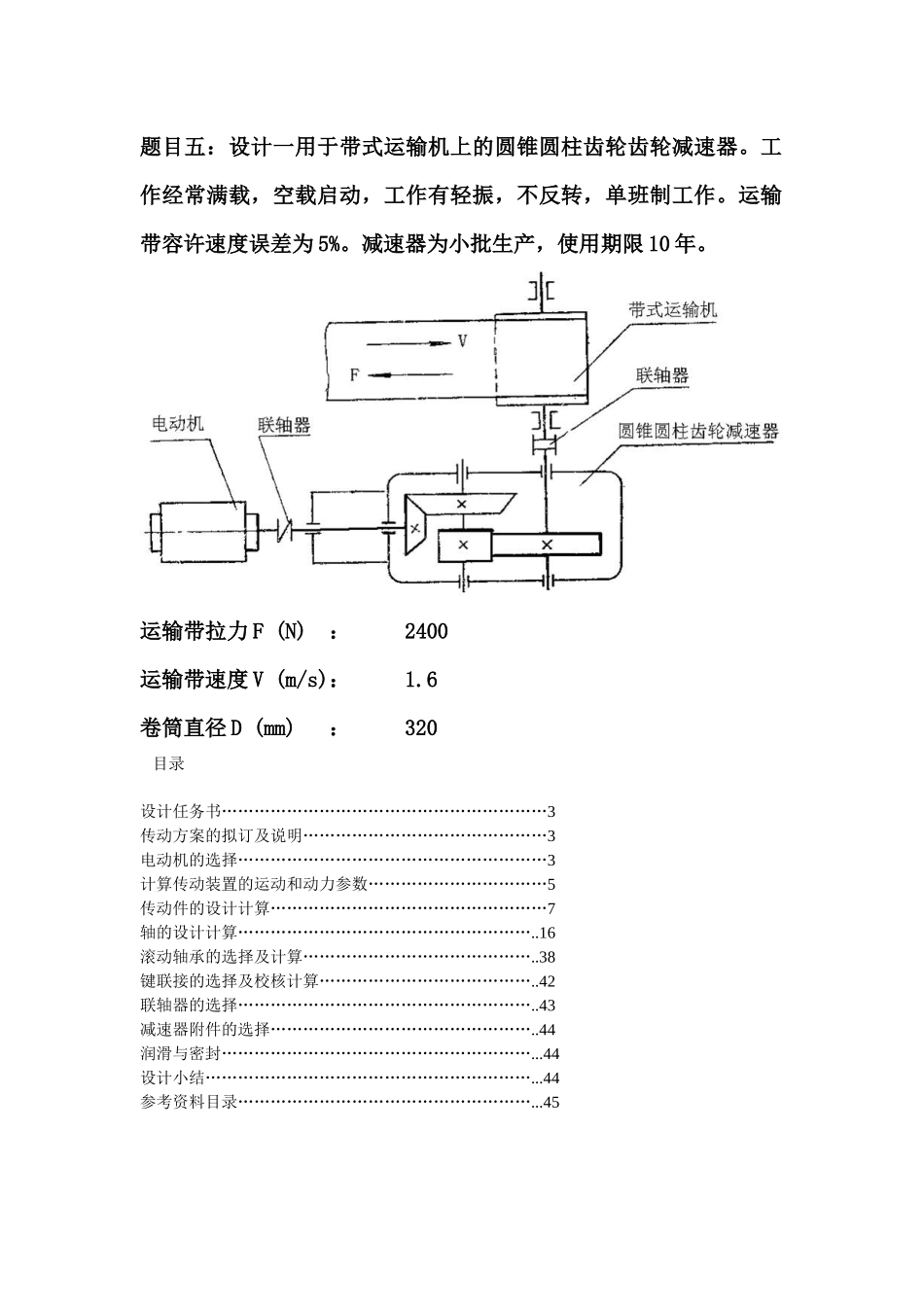

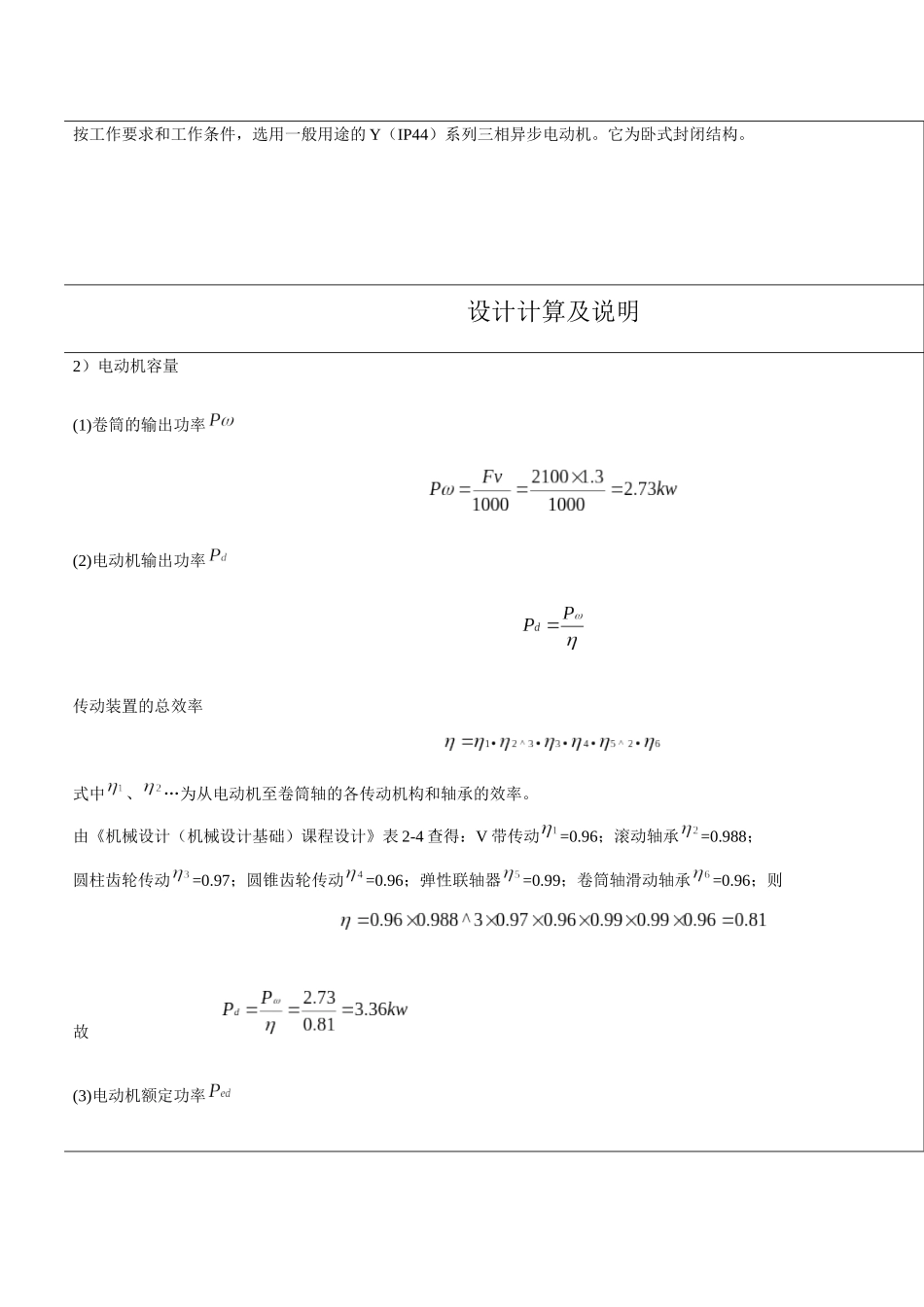

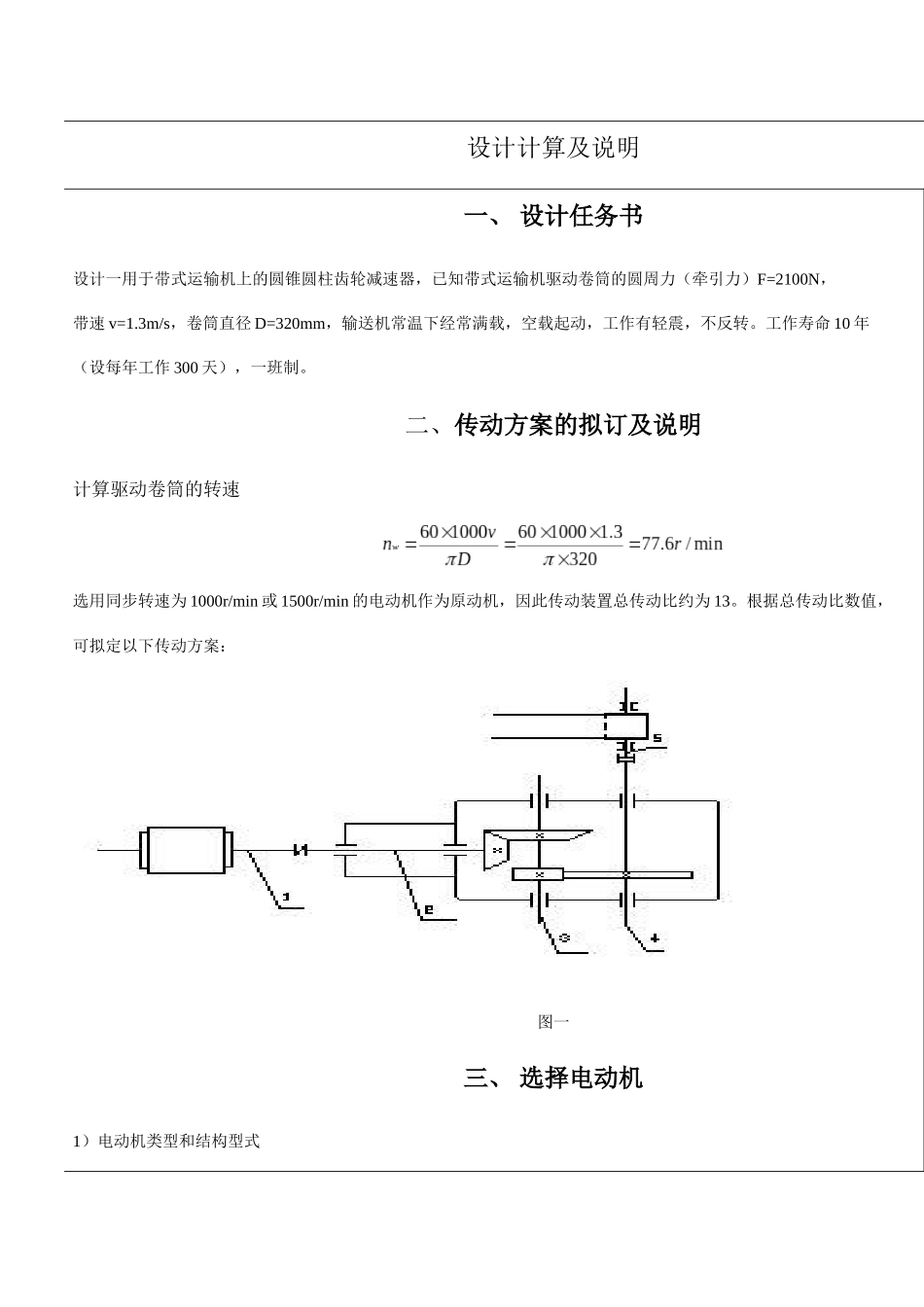

题目五:设计一用于带式运输机上的圆锥圆柱齿轮齿轮减速器。工作经常满载,空载启动,工作有轻振,不反转,单班制工作。运输带容许速度误差为 5%。减速器为小批生产,使用期限 10 年。运输带拉力 F (N) : 2400运输带速度 V (m/s): 1.6卷筒直径 D (mm) : 320 目录设计任务书……………………………………………………3传动方案的拟订及说明………………………………………3电动机的选择…………………………………………………3计算传动装置的运动和动力参数……………………………5传动件的设计计算……………………………………………7轴的设计计算………………………………………………..16滚动轴承的选择及计算……………………………………..38键联接的选择及校核计算…………………………………..42联轴器的选择………………………………………………..43减速器附件的选择…………………………………………..44润滑与密封…………………………………………………...44设计小结……………………………………………………...44参考资料目录………………………………………………...45设计计算及说明一、 设计任务书设计一用于带式运输机上的圆锥圆柱齿轮减速器,已知带式运输机驱动卷筒的圆周力(牵引力)F=2100N,带速 v=1.3m/s,卷筒直径 D=320mm,输送机常温下经常满载,空载起动,工作有轻震,不反转。工作寿命 10 年(设每年工作 300 天),一班制。二、传动方案的拟订及说明计算驱动卷筒的转速选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机,因此传动装置总传动比约为 13。根据总传动比数值,可拟定以下传动方案:图一三、 选择电动机1)电动机类型和结构型式按工作要求和工作条件,选用一般用途的 Y(IP44)系列三相异步电动机。它为卧式封闭结构。设计计算及说明2)电动机容量(1)卷筒的输出功率(2)电动机输出功率传动装置的总效率式中、…为从电动机至卷筒轴的各传动机构和轴承的效率。由《机械设计(机械设计基础)课程设计》表 2-4 查得:V 带传动=0.96;滚动轴承=0.988;圆柱齿轮传动=0.97;圆锥齿轮传动=0.96;弹性联轴器=0.99;卷筒轴滑动轴承=0.96;则故 (3)电动机额定功率由《机械设计(机械设计基础)课程设计》表 20-1 选取电动机额定功率。3)电动机的转速推算电动机转速可选范围,由《机械设计(机械设计基础)课程设计》表 2-1 查得V带传动常用传动比范围,单级圆柱...
