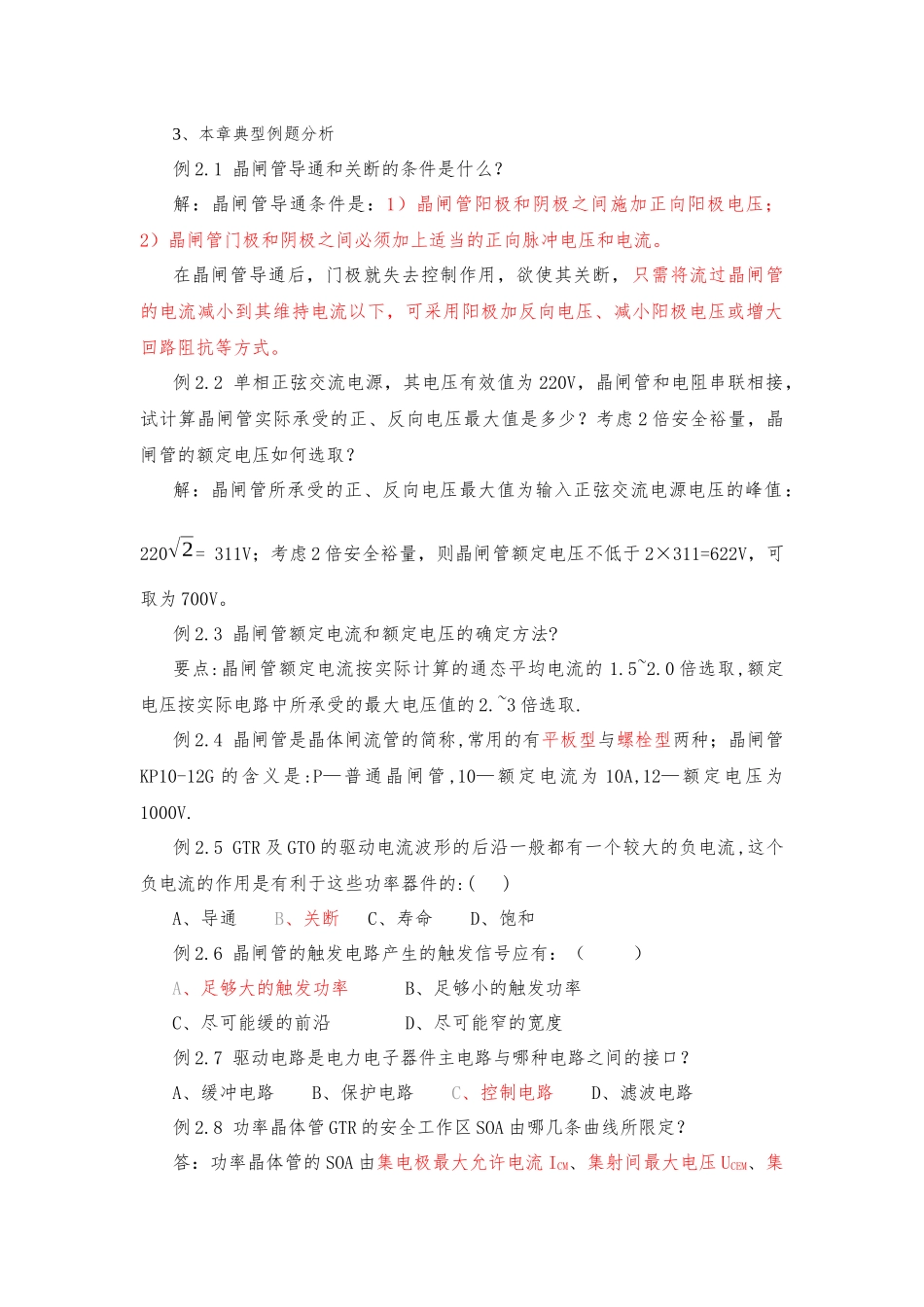

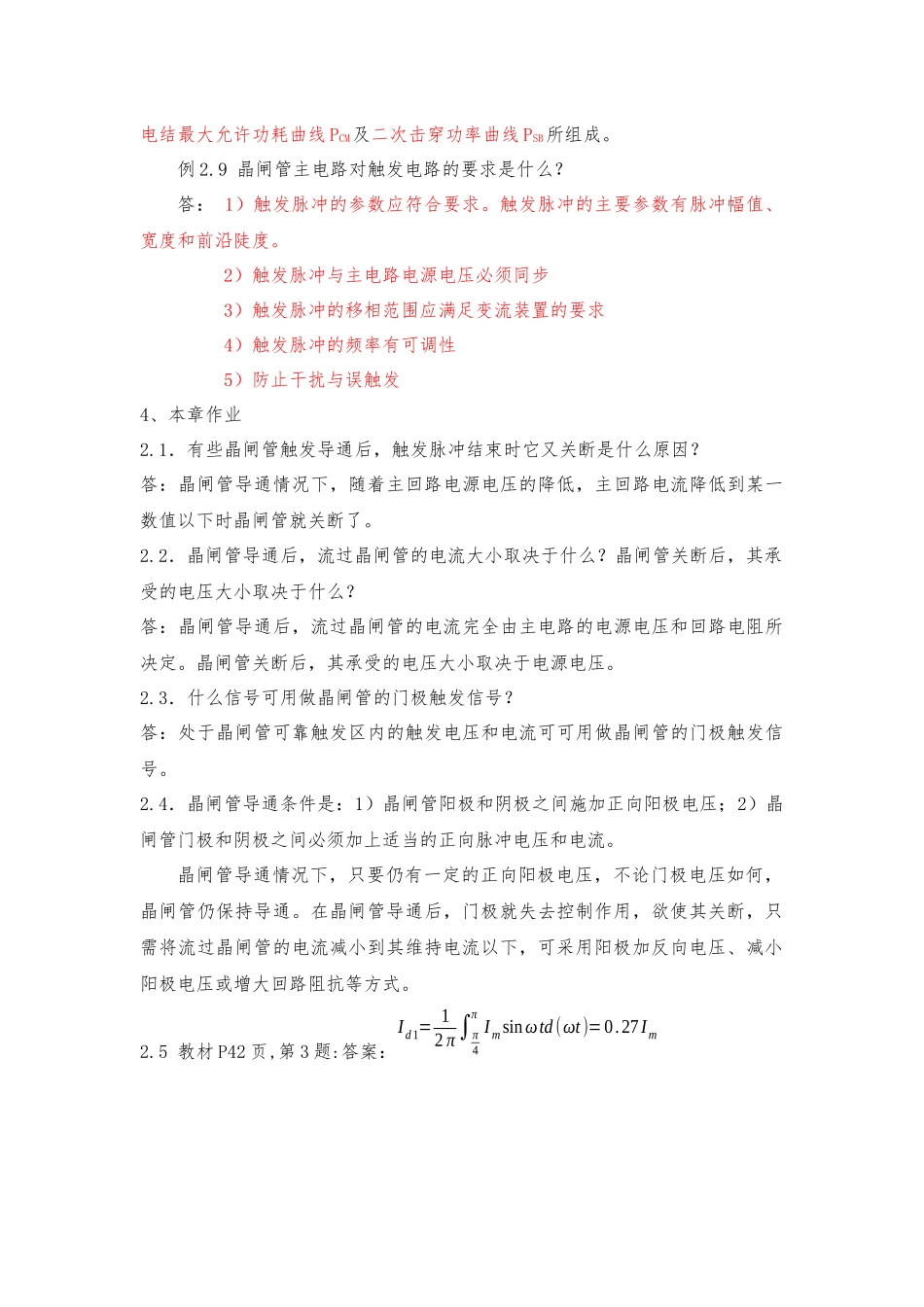

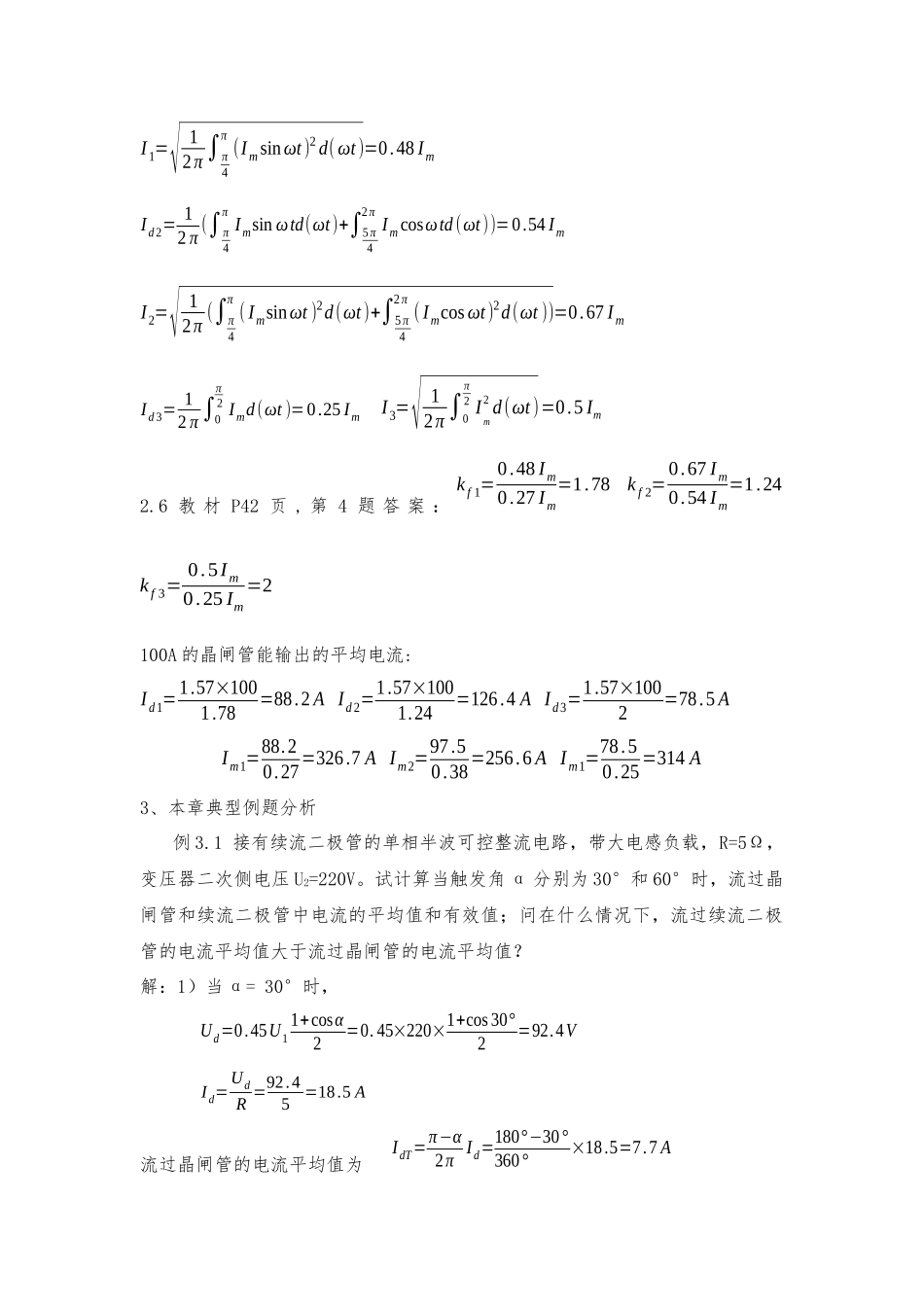

3、本章典型例题分析例 2.1 晶闸管导通和关断的条件是什么？解：晶闸管导通条件是：1）晶闸管阳极和阴极之间施加正向阳极电压；2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。在晶闸管导通后，门极就失去控制作用，欲使其关断，只需将流过晶闸管的电流减小到其维持电流以下，可采用阳极加反向电压、减小阳极电压或增大回路阻抗等方式。例 2.2 单相正弦交流电源，其电压有效值为 220V，晶闸管和电阻串联相接，试计算晶闸管实际承受的正、反向电压最大值是多少？考虑 2 倍安全裕量，晶闸管的额定电压如何选取？解：晶闸管所承受的正、反向电压最大值为输入正弦交流电源电压的峰值：220√2= 311V；考虑 2 倍安全裕量，则晶闸管额定电压不低于 2×311=622V，可取为 700V。例 2.3 晶闸管额定电流和额定电压的确定方法?要点:晶闸管额定电流按实际计算的通态平均电流的 1.5~2.0 倍选取,额定电压按实际电路中所承受的最大电压值的 2.~3 倍选取.例 2.4 晶闸管是晶体闸流管的简称,常用的有平板型与螺栓型两种；晶闸管KP10-12G 的含义是:P—普通晶闸管,10—额定电流为 10A,12—额定电压为1000V.例 2.5 GTR 及 GTO 的驱动电流波形的后沿一般都有一个较大的负电流,这个负电流的作用是有利于这些功率器件的:( )A、导通 B、关断 C、寿命 D、饱和例 2.6 晶闸管的触发电路产生的触发信号应有：（ ）A、足够大的触发功率 B、足够小的触发功率C、尽可能缓的前沿 D、尽可能窄的宽度例 2.7 驱动电路是电力电子器件主电路与哪种电路之间的接口？A、缓冲电路 B、保护电路 C、控制电路 D、滤波电路例 2.8 功率晶体管 GTR 的安全工作区 SOA 由哪几条曲线所限定？答：功率晶体管的 SOA 由集电极最大允许电流 ICM、集射间最大电压 UCEM、集电结最大允许功耗曲线 PCM及二次击穿功率曲线 PSB所组成。例 2.9 晶闸管主电路对触发电路的要求是什么？答： 1）触发脉冲的参数应符合要求。触发脉冲的主要参数有脉冲幅值、宽度和前沿陡度。 2）触发脉冲与主电路电源电压必须同步 3）触发脉冲的移相范围应满足变流装置的要求 4）触发脉冲的频率有可调性 5）防止干扰与误触发4、本章作业2.1．有些晶闸管触发导通后，触发脉冲结束时它又关断是什么原因？答：晶闸管导通情况下，随着主回路电源电压的降低，主回路电流降低到某一数值以下时晶闸管就关断了。2.2．晶闸管导通后，流过晶闸管的电流大小取决于什么？晶...
