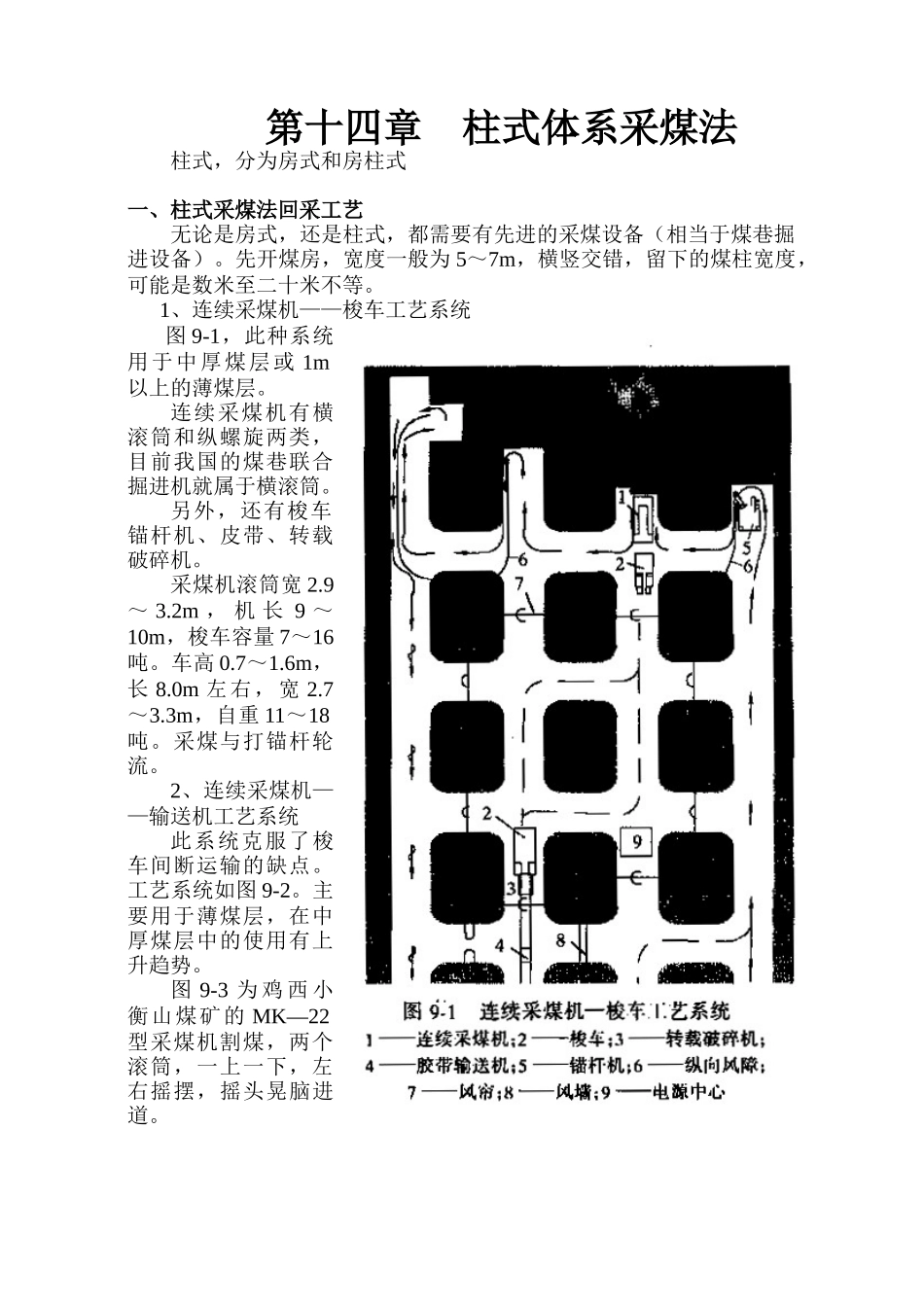

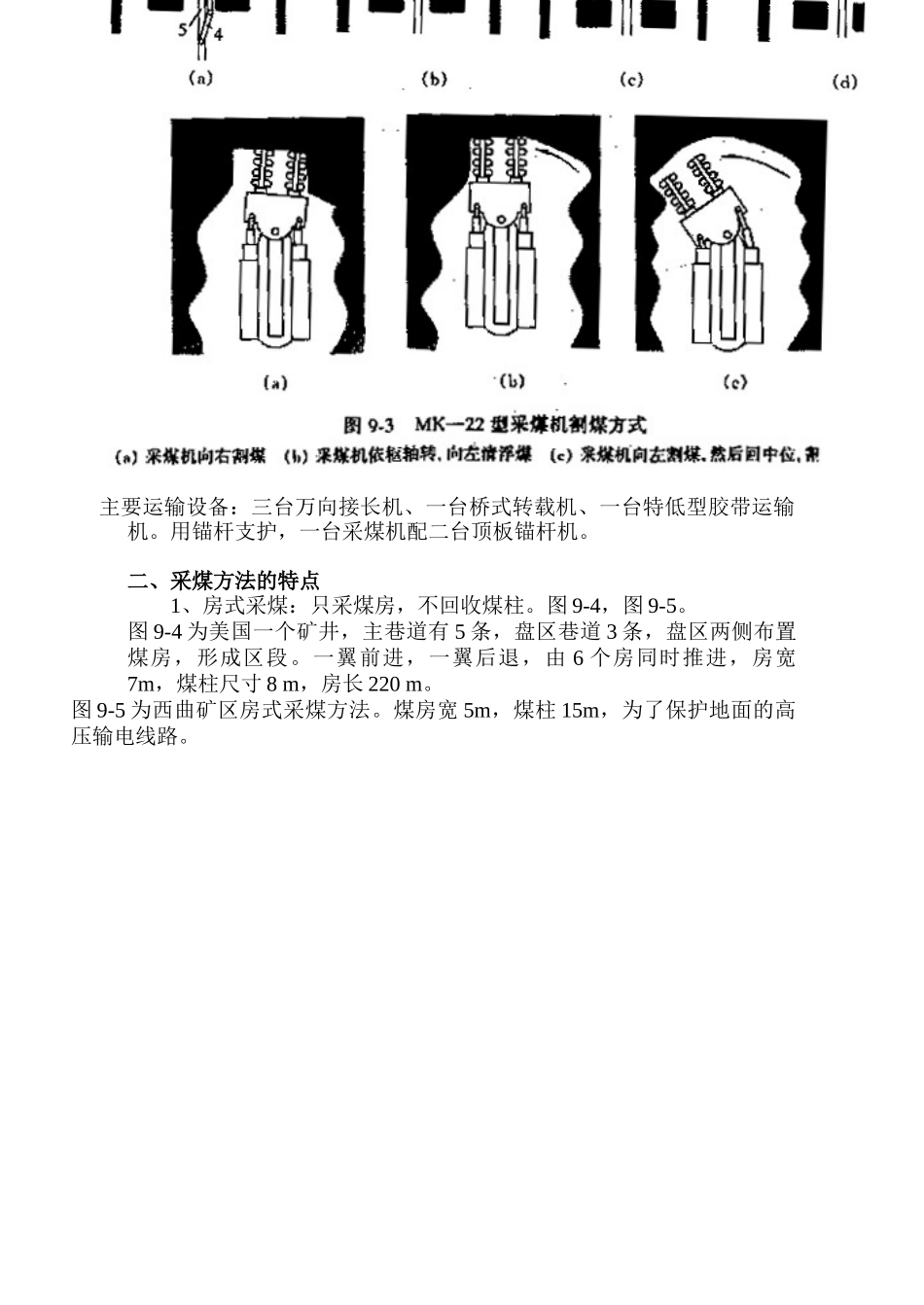

第十四章 柱式体系采煤法柱式,分为房式和房柱式一、柱式采煤法回采工艺无论是房式,还是柱式,都需要有先进的采煤设备(相当于煤巷掘进设备)。先开煤房,宽度一般为 5~7m,横竖交错,留下的煤柱宽度,可能是数米至二十米不等。 1、连续采煤机——梭车工艺系统图 9-1,此种系统用于中厚煤层或 1m以上的薄煤层。连续采煤机有横滚筒和纵螺旋两类,目前我国的煤巷联合掘进机就属于横滚筒。另外,还有梭车、锚杆机、皮带、转载破碎机。采煤机滚筒宽 2.9~ 3.2m , 机 长 9 ~10m,梭车容量 7~16吨。车高 0.7~1.6m,长 8.0m 左右,宽 2.7~3.3m,自重 11~18吨。采煤与打锚杆轮流。2、连续采煤机——输送机工艺系统此系统克服了梭车间断运输的缺点。工艺系统如图 9-2。主要用于薄煤层,在中厚煤层中的使用有上升趋势。图 9-3 为 鸡 西 小衡山煤矿的 MK—22型采煤机割煤,两个滚筒,一上一下,左右摇摆,摇头晃脑进道。主要运输设备:三台万向接长机、一台桥式转载机、一台特低型胶带运输机。用锚杆支护,一台采煤机配二台顶板锚杆机。二、采煤方法的特点1、房式采煤:只采煤房,不回收煤柱。图 9-4,图 9-5。图 9-4 为美国一个矿井,主巷道有 5 条,盘区巷道 3 条,盘区两侧布置煤房,形成区段。一翼前进,一翼后退,由 6 个房同时推进,房宽7m,煤柱尺寸 8 m,房长 220 m。图 9-5 为西曲矿区房式采煤方法。煤房宽 5m,煤柱 15m,为了保护地面的高压输电线路。2、房柱式:先开房,后采柱。开房时,房宽 5~6m,煤房中心距为20~30m。4~5 个煤房一组同时掘进。图 9-6。煤柱的回收方式因工艺不同,围岩条件不同,采用不同的方式。1)、切块式。切块式的煤柱回收有袋翼式、外进式两种。(1)、袋翼式:适用于煤柱大时。图 9-7,在一个煤柱里打两条到三条5~6m 宽的巷道(袋),一个掘进,一个打锚杆,掘一段,停,打锚杆,同时到另一地方掘,掘出后收袋,为回收煤柱作通路,然后,再回两侧煤柱,叫翼。 (2)、外进式:煤柱 小时用,一般宽度为 10~ 12m。图 9-8。可以直接在房内两侧煤柱进刀。2)、“汪格维里式”。这是在澳大利亚一个煤层里试验而命名的。有点长壁式的方式。图9-9 。 长 条 形 房 柱 宽15m,长约 65~95m,条形房内先采房,房宽6 m,到边界后,后退回出 9 m 宽的煤柱。盘区可一侧回采,也可两侧回采。三、适用条件及评价美、澳、加、印、南非广泛应用,美在井工...
