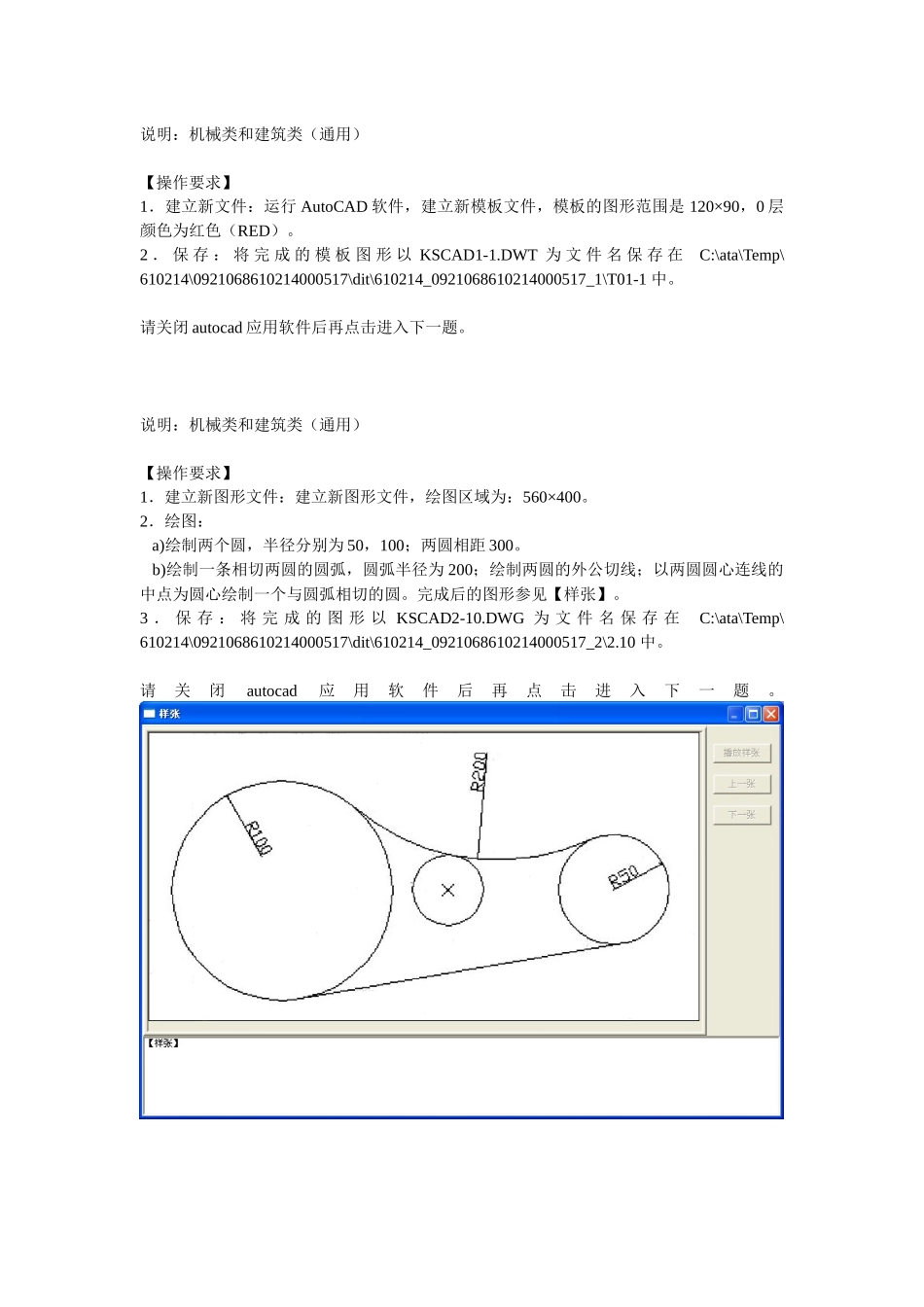

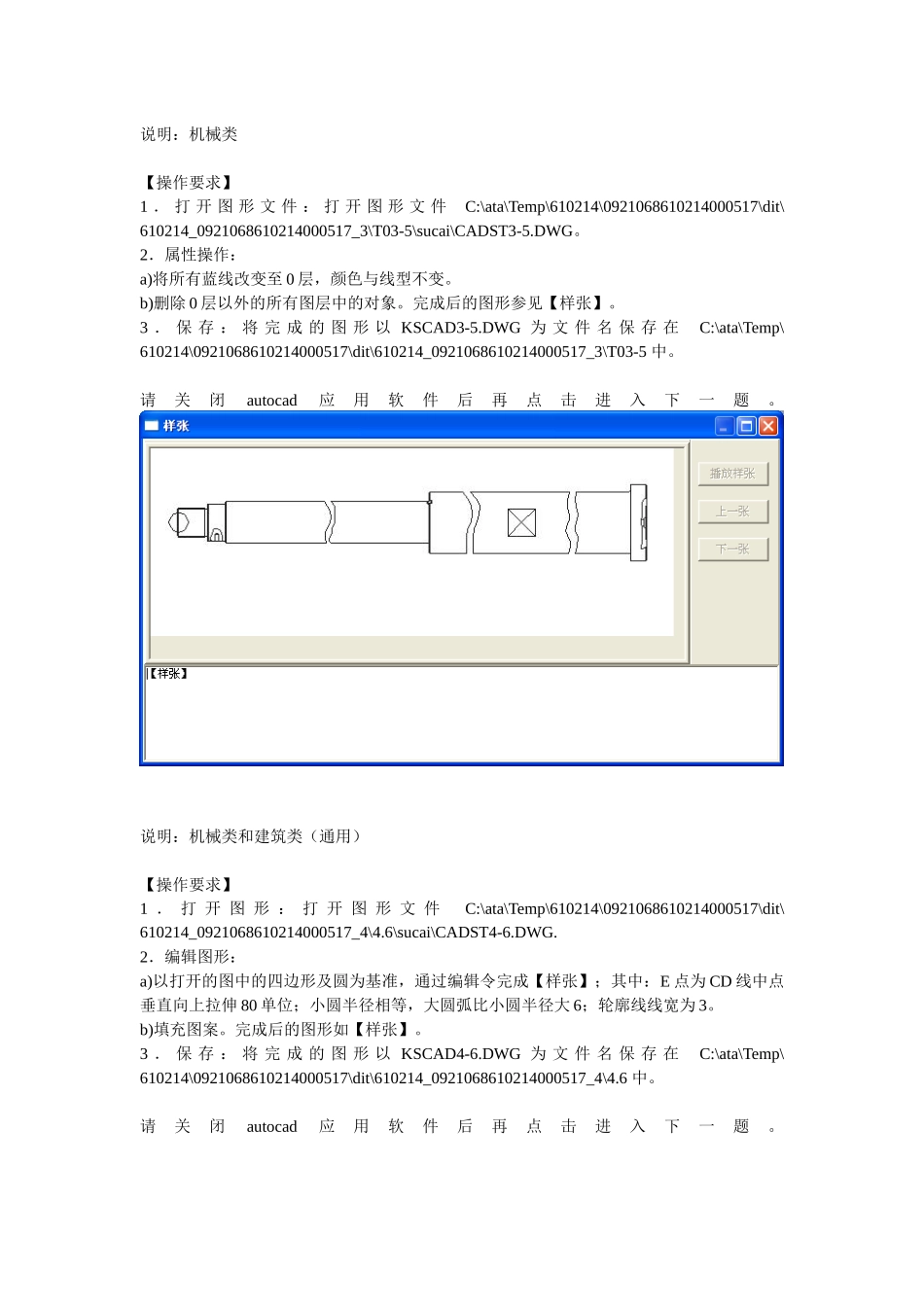

说明：机械类和建筑类（通用）【操作要求】1．建立新文件：运行 AutoCAD 软件，建立新模板文件，模板的图形范围是 120×90，0 层颜色为红色（RED）。2 ． 保 存 ： 将 完 成 的 模 板 图 形 以 KSCAD1-1.DWT 为 文 件 名 保 存 在 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_1\T01-1 中。请关闭 autocad 应用软件后再点击进入下一题。说明：机械类和建筑类（通用）【操作要求】1．建立新图形文件：建立新图形文件，绘图区域为：560×400。2．绘图： a)绘制两个圆，半径分别为 50，100；两圆相距 300。 b)绘制一条相切两圆的圆弧，圆弧半径为 200；绘制两圆的外公切线；以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。完成后的图形参见【样张】。3 ． 保 存 ： 将 完 成 的 图 形 以 KSCAD2-10.DWG 为 文 件 名 保 存 在 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_2\2.10 中。请关闭autocad应用软件后再点击进入下一题。说明：机械类【操作要求】1 ． 打 开 图 形 文 件 ： 打 开 图 形 文 件 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_3\T03-5\sucai\CADST3-5.DWG。2．属性操作：a)将所有蓝线改变至 0 层，颜色与线型不变。b)删除 0 层以外的所有图层中的对象。完成后的图形参见【样张】。3 ． 保 存 ： 将 完 成 的 图 形 以 KSCAD3-5.DWG 为 文 件 名 保 存 在 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_3\T03-5 中。请关闭autocad应用软件后再点击进入下一题。说明：机械类和建筑类（通用）【操作要求】1 ． 打 开 图 形 ： 打 开 图 形 文 件 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_4\4.6\sucai\CADST4-6.DWG.2．编辑图形：a)以打开的图中的四边形及圆为基准，通过编辑令完成【样张】；其中：E 点为 CD 线中点垂直向上拉伸 80 单位；小圆半径相等，大圆弧比小圆半径大 6；轮廓线线宽为 3。b)填充图案。完成后的图形如【样张】。3 ． 保 存 ： 将 完 成 的 图 形 以 KSCAD4-6.DWG 为 文 件 名 保 存 在 C:\ata\Temp\610214\0921068610214000517\dit\610214_0921068610214000517_4\4.6 中。请关闭autocad应用软件后再点击进入下一...
