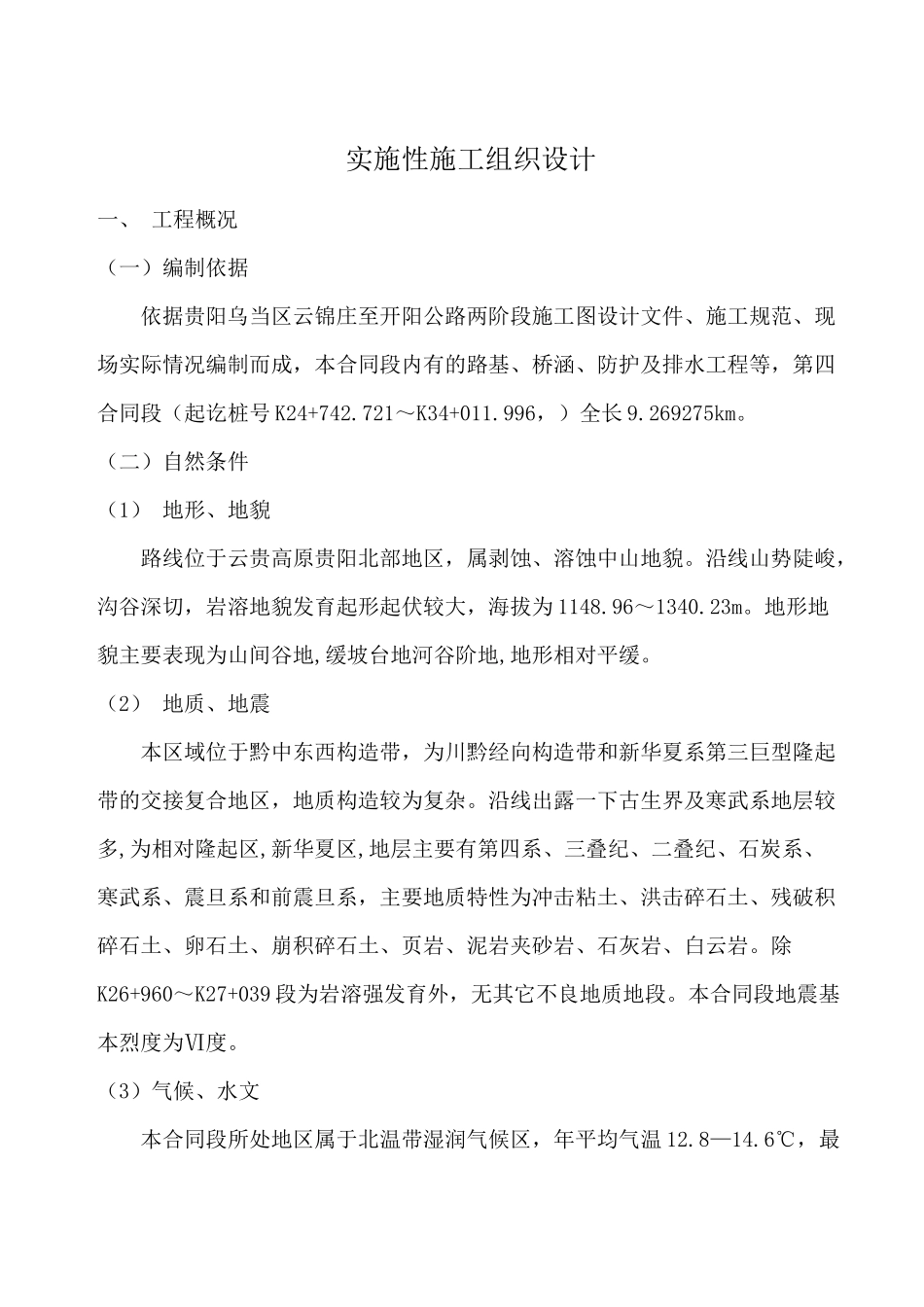

实施性施工组织设计一、 工程概况(一)编制依据依据贵阳乌当区云锦庄至开阳公路两阶段施工图设计文件、施工规范、现场实际情况编制而成,本合同段内有的路基、桥涵、防护及排水工程等,第四合同段(起讫桩号 K24+742.721~K34+011.996,)全长 9.269275km。(二)自然条件(1) 地形、地貌路线位于云贵高原贵阳北部地区,属剥蚀、溶蚀中山地貌。沿线山势陡峻,沟谷深切,岩溶地貌发育起形起伏较大,海拔为 1148.96~1340.23m。地形地貌主要表现为山间谷地,缓坡台地河谷阶地,地形相对平缓。(2) 地质、地震本区域位于黔中东西构造带,为川黔经向构造带和新华夏系第三巨型隆起带的交接复合地区,地质构造较为复杂。沿线出露一下古生界及寒武系地层较多,为相对隆起区,新华夏区,地层主要有第四系、三叠纪、二叠纪、石炭系、寒武系、震旦系和前震旦系,主要地质特性为冲击粘土、洪击碎石土、残破积碎石土、卵石土、崩积碎石土、页岩、泥岩夹砂岩、石灰岩、白云岩。除K26+960~K27+039 段为岩溶强发育外,无其它不良地质地段。本合同段地震基本烈度为Ⅵ度。(3)气候、水文本合同段所处地区属于北温带湿润气候区,年平均气温 12.8—14.6℃,最热月平均气温 22.4—23.5℃,最冷月平均气温 2.2—4.4℃,年平均降水量1199.8mm,相对平均湿度 81%—85%,年平均降水日数 78—84 天,年平均雾天40 天,年平均雷暴日树 16 天。降雪初终期分别为 12 月和 3 月。本段地下水及地表水均属碳酸钙质水水质,无氯盐、镁盐、硫酸盐等侵蚀性,对砼无侵蚀性,工程用水可利用沿线河水、小河沟水及城镇自来水等,采取提抽、铺设管道、设蓄水池取用。(4)施工条件工程位于碳酸盐岩地区,线路两侧附近石料丰富,主要为石灰岩和白云岩,经试验后的强度指标皆合格,但砂石料色泽不好,水锈较多。由于当地的开采能力满足不了第四合同段的施工需求,浆砌圬工需自开砂石料,来满足施工浆砌圬工的需求。砂石料的平均运距较短,运输方便。就当地的交通、能源、通讯、医疗条件以及其它服务设施基本能够满足第四合同段的工程建设需求。(三)主要技术指标公路设计等级:山岭重丘区二级公路;设计行车时速:40km/小时;路 基 宽 度:12m;设计车辆荷载:汽-超 20 级,挂-120;设计洪水频率:大中桥 1/100,小桥涵及路基 1/50;最 大 纵 坡:6.0%;最小纵坡 0.3%;最 小 半 径:270 米;最短坡长 200.000 米;(四) 主要工程数量表主要工程数量表...
