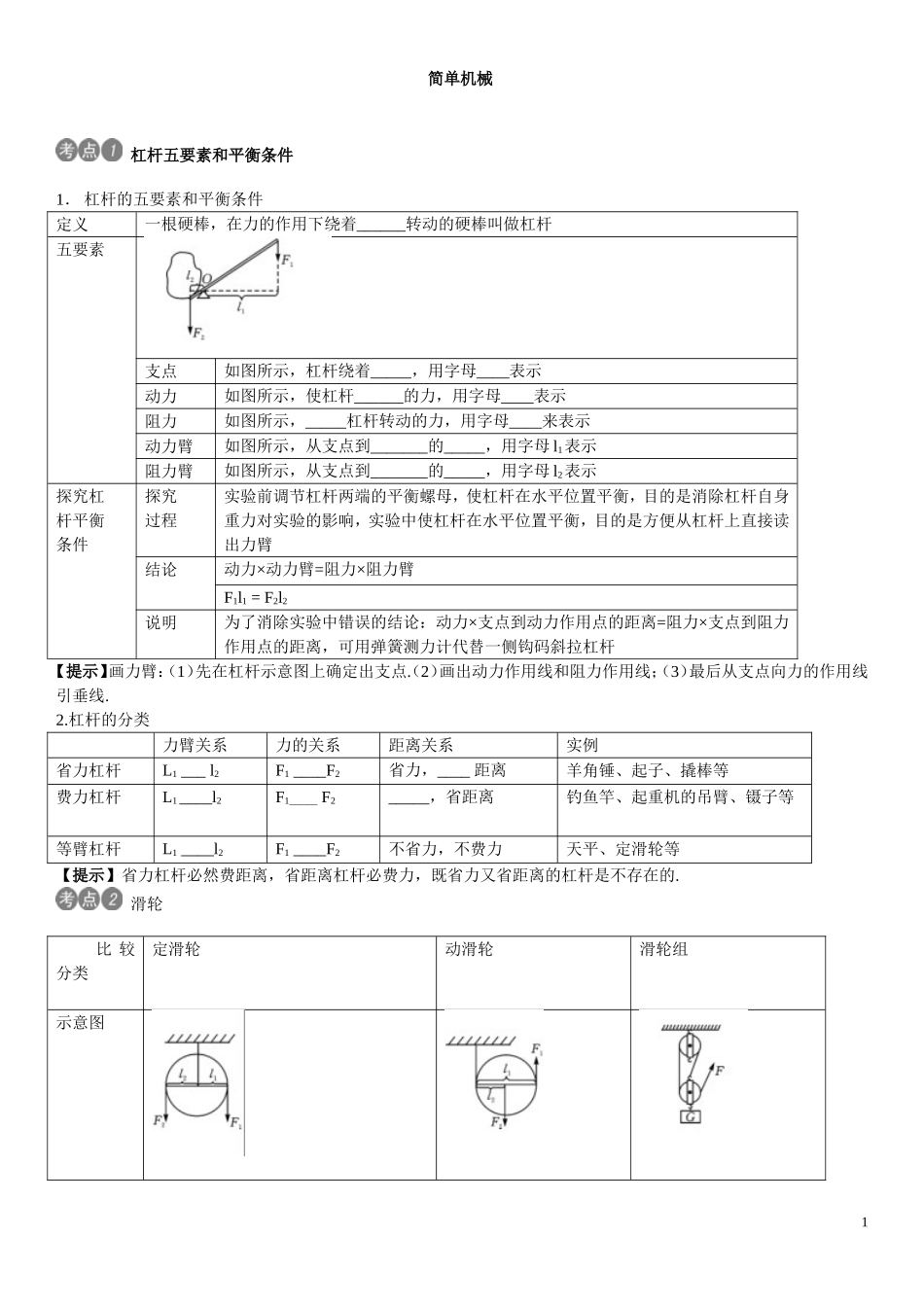

简单机械杠杆五要素和平衡条件1．杠杆的五要素和平衡条件定义一根硬棒，在力的作用下绕着______转动的硬棒叫做杠杆五要素支点如图所示，杠杆绕着_____，用字母____表示动力如图所示，使杠杆______的力，用字母____表示阻力如图所示，_____杠杆转动的力，用字母____来表示动力臂如图所示，从支点到_______的_____，用字母l1表示阻力臂如图所示，从支点到_______的_____，用字母l2表示探究杠杆平衡条件探究过程实验前调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，目的是消除杠杆自身重力对实验的影响，实验中使杠杆在水平位置平衡，目的是方便从杠杆上直接读出力臂结论动力×动力臂=阻力×阻力臂F1l1=F2l2说明为了消除实验中错误的结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，可用弹簧测力计代替一侧钩码斜拉杠杆【提示】画力臂：（1）先在杠杆示意图上确定出支点.（2）画出动力作用线和阻力作用线；（3）最后从支点向力的作用线引垂线.2.杠杆的分类力臂关系力的关系距离关系实例省力杠杆L1___l2F1____F2省力，____距离羊角锤、起子、撬棒等费力杠杆L1____l2F1______F2_____，省距离钓鱼竿、起重机的吊臂、镊子等等臂杠杆L1____l2F1____F2不省力，不费力天平、定滑轮等【提示】省力杠杆必然费距离，省距离杠杆必费力，既省力又省距离的杠杆是不存在的.滑轮比较分类定滑轮动滑轮滑轮组示意图1定义中间的轴________的滑轮和重物一起_______的滑轮定滑轮、动滑轮组合成滑轮组实质_______杠杆动力臂为阻力臂倍的杠杆特点不能__________但是能改变_________能省_________的力，但不能改变________在不考虑绳子重及滑轮重和摩擦力的情况下，F＝__________.距离的关系_____________________________________【提示】判断滑轮组绳子段数n的方法：可以在定滑轮与动滑轮之间画一条虚线，数一下与动滑轮相连的绳子的段数是几段，则n就是几.如图甲、乙所示.斜面与轮轴斜面轮轴示意图定义一个与水平面成一定夹角的倾斜平面由____和_____组成，能绕共同轴线转动的_________叫做轮轴；半径较大的是轮，半径较小的是轴特点省力机械能够连续旋转的______，支点就在______，轮轴在转动时轮与轴有相同的___________应用螺旋、楼梯、盘山公路等方向盘、水龙头、扳手【提示】轮轴不一定是省力机械，主要取决于动力作用在轮还是轴.命题点1杠杆（2013·天津）如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是()方法归纳：画力臂是力学作图题中的一个难点，但做力臂也是有一定的规律可循，即一定点（支点），二画线（力的作用线），三从支点向线引垂线.21.（2014·湖州）“竹抻面”是我国传统面点美食，如图甲，在制作面团的过程中，让一段毛竹的一端固定在绳扣中，人坐在另一端可以上、下跳动，面团在毛竹不断的挤压下变得更有韧性.如图乙是它的原理图，可以把毛竹视为一根杠杆.关于此杠杆的叙述中，正确的是()A.B是支点B.杠杆在B点受到向下的力C.杠杆在B点受到的力大于F1D.A点移动的距离小于B点移动的距离2.（2014·泸州）如图所示，足够长的均匀木板已调节到水平平衡状态.在支点O的两边分别有做相向匀速直线运动的甲、乙两玩具电动小车，当重为4N的甲车位于支点右边距支点3m处时，为保持木板平衡，重为6N的乙车应在支点左边距支点____m处，如果甲车速度为0.15m/s，则乙车的速度应为______m/s才能保持木板平衡始终不被破坏.（车未到支点O前）3.（2014·德州）某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：（1）杠杆所受拉力的力臂L1；（2）杠杆所受阻力F2的示意图.命题点2杠杆的分类（2014·南京）如图所示的器具，属于省力杠杆的是()方法归纳：根据杠杆平衡条件，要判断杠杆是否省力，关键在于动力臂和阻力臂的长短关系.首先应找准支点，并明确动力和阻力，然后过支点作动力臂和阻力臂，最后再根据动力臂和阻力臂的长短关系判断是省力杠杆还是费力杠杆，即动力臂比阻力臂长的为省力杠杆，动力臂比阻力臂短的为费力杠杆.1.（2013·泉州）如图所示的简单机械，在使用中属于费力杠杆的是()2.室内...
