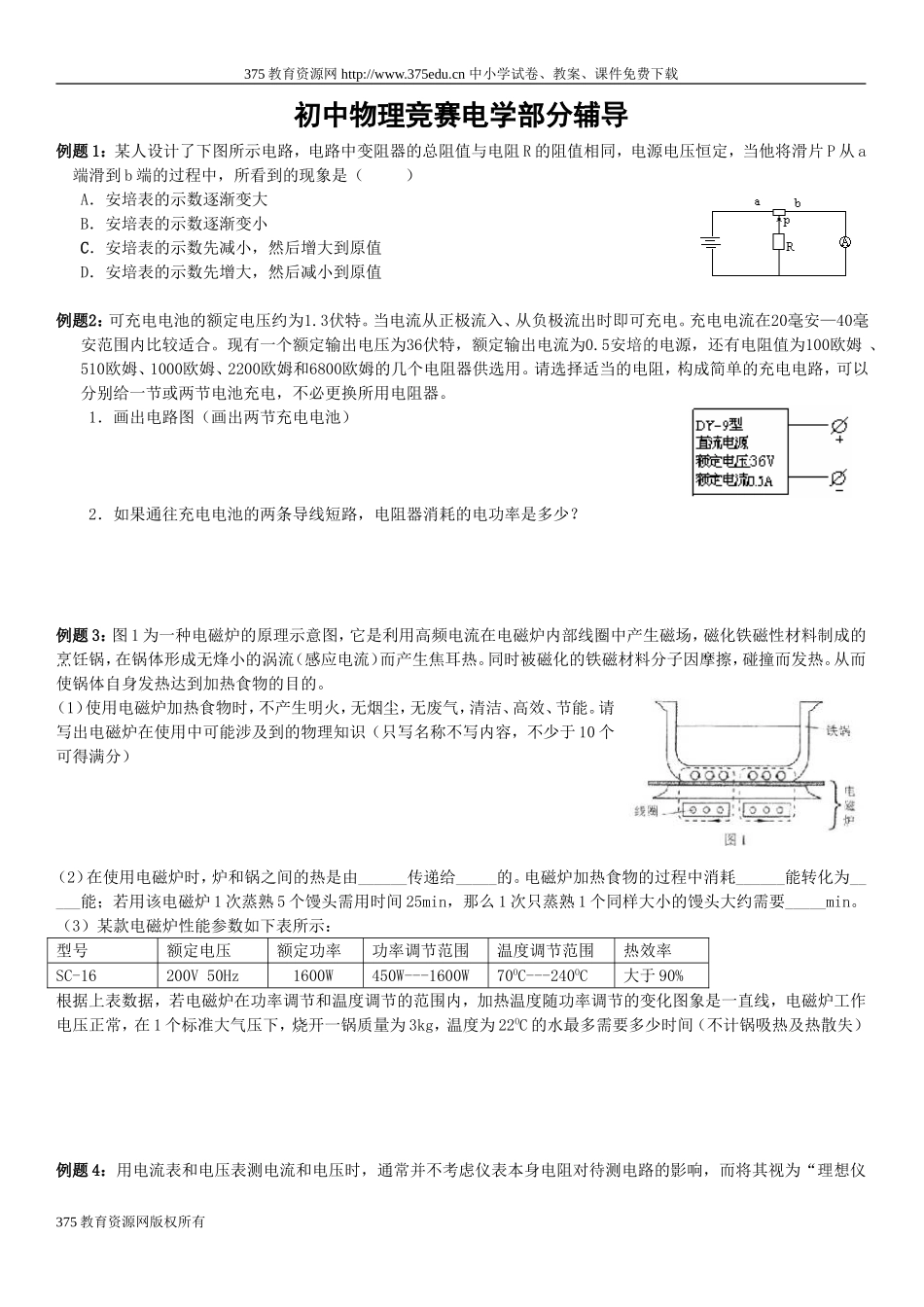

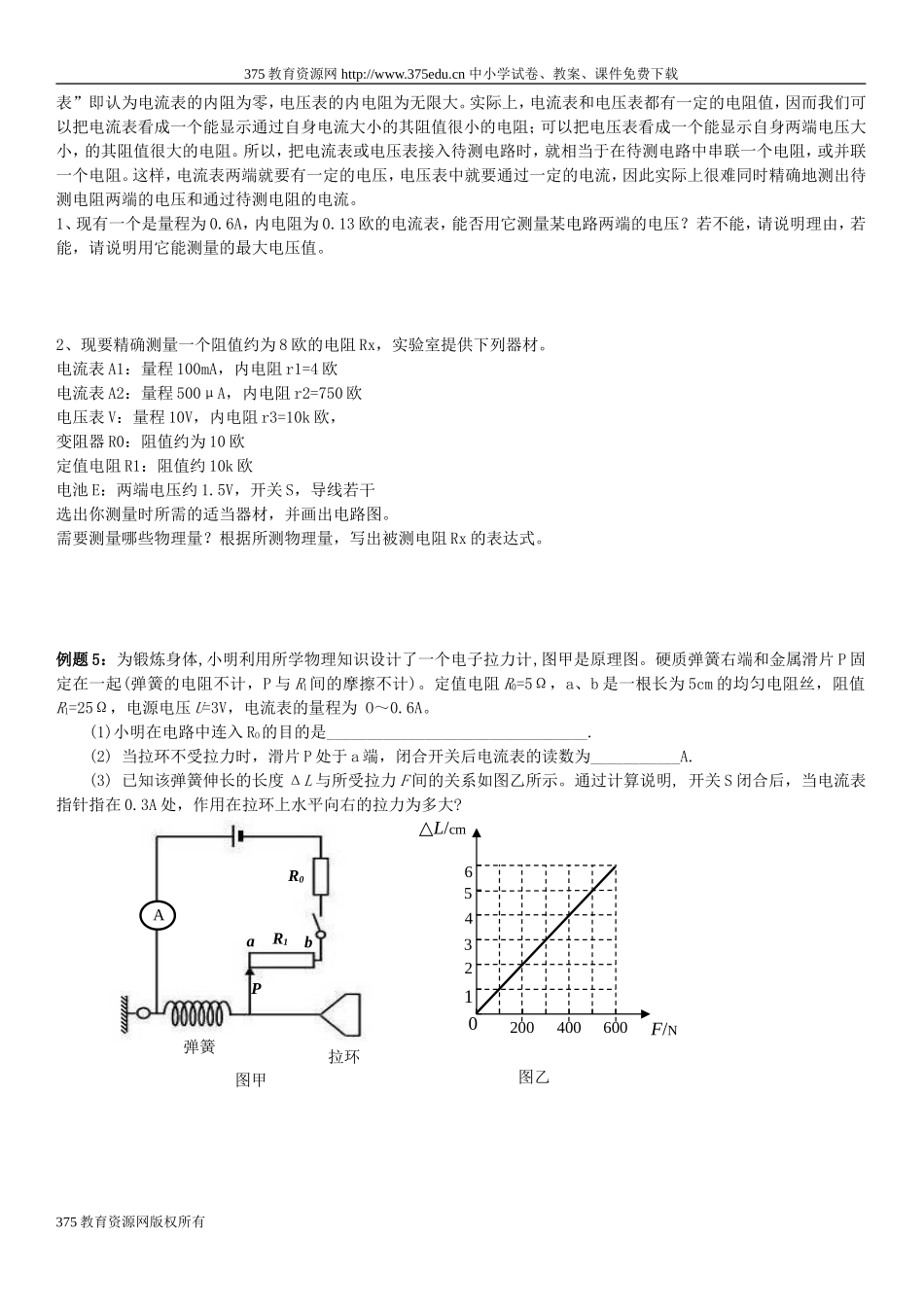

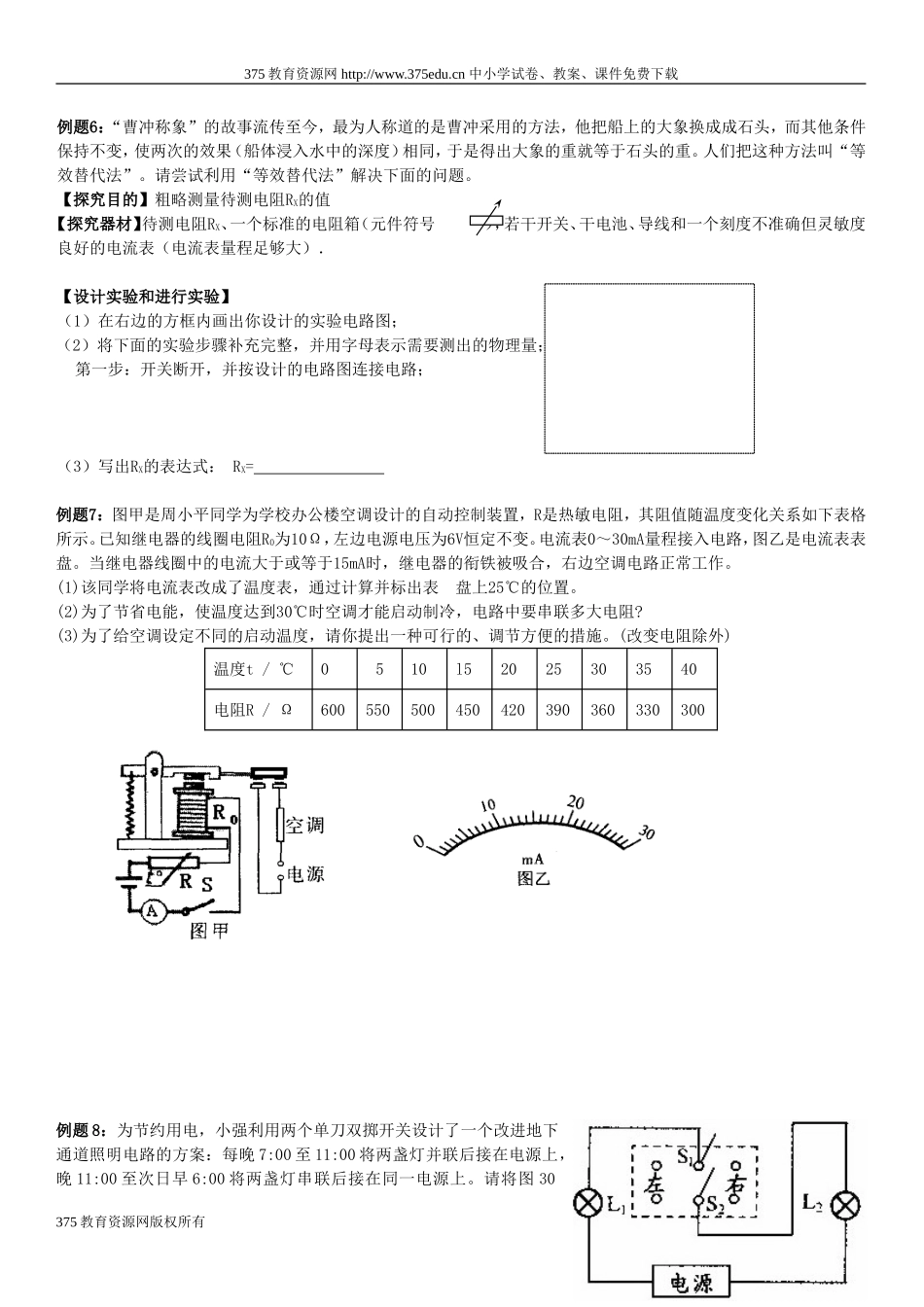

375教育资源网http://www.375edu.cn中小学试卷、教案、课件免费下载初中物理竞赛电学部分辅导例题1：某人设计了下图所示电路，电路中变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先减小，然后增大到原值D．安培表的示数先增大，然后减小到原值例题2：可充电电池的额定电压约为1.3伏特。当电流从正极流入、从负极流出时即可充电。充电电流在20毫安—40毫安范围内比较适合。现有一个额定输出电压为36伏特，额定输出电流为0.5安培的电源，还有电阻值为100欧姆、510欧姆、1000欧姆、2200欧姆和6800欧姆的几个电阻器供选用。请选择适当的电阻，构成简单的充电电路，可以分别给一节或两节电池充电，不必更换所用电阻器。1．画出电路图（画出两节充电电池）2．如果通往充电电池的两条导线短路，电阻器消耗的电功率是多少？例题3：图1为一种电磁炉的原理示意图，它是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁磁性材料制成的烹饪锅，在锅体形成无烽小的涡流（感应电流）而产生焦耳热。同时被磁化的铁磁材料分子因摩擦，碰撞而发热。从而使锅体自身发热达到加热食物的目的。（1）使用电磁炉加热食物时，不产生明火，无烟尘，无废气，清洁、高效、节能。请写出电磁炉在使用中可能涉及到的物理知识（只写名称不写内容，不少于10个可得满分）（2）在使用电磁炉时，炉和锅之间的热是由______传递给_____的。电磁炉加热食物的过程中消耗______能转化为_____能；若用该电磁炉1次蒸熟5个馒头需用时间25min，那么1次只蒸熟1个同样大小的馒头大约需要_____min。（3）某款电磁炉性能参数如下表所示：型号额定电压额定功率功率调节范围温度调节范围热效率SC-16200V50Hz1600W450W---1600W70OC---240OC大于90%根据上表数据，若电磁炉在功率调节和温度调节的范围内，加热温度随功率调节的变化图象是一直线，电磁炉工作电压正常，在1个标准大气压下，烧开一锅质量为3kg，温度为22OC的水最多需要多少时间（不计锅吸热及热散失）例题4：用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪375教育资源网版权所有375教育资源网http://www.375edu.cn中小学试卷、教案、课件免费下载表”即认为电流表的内阻为零，电压表的内电阻为无限大。实际上，电流表和电压表都有一定的电阻值，因而我们可以把电流表看成一个能显示通过自身电流大小的其阻值很小的电阻；可以把电压表看成一个能显示自身两端电压大小，的其阻值很大的电阻。所以，把电流表或电压表接入待测电路时，就相当于在待测电路中串联一个电阻，或并联一个电阻。这样，电流表两端就要有一定的电压，电压表中就要通过一定的电流，因此实际上很难同时精确地测出待测电阻两端的电压和通过待测电阻的电流。1、现有一个是量程为0.6A，内电阻为0.13欧的电流表，能否用它测量某电路两端的电压？若不能，请说明理由，若能，请说明用它能测量的最大电压值。2、现要精确测量一个阻值约为8欧的电阻Rx，实验室提供下列器材。电流表A1：量程100mA，内电阻r1=4欧电流表A2：量程500μA，内电阻r2=750欧电压表V：量程10V，内电阻r3=10k欧，变阻器R0：阻值约为10欧定值电阻R1：阻值约10k欧电池E：两端电压约1.5V，开关S，导线若干选出你测量时所需的适当器材，并画出电路图。需要测量哪些物理量？根据所测物理量，写出被测电阻Rx的表达式。例题5：为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。定值电阻R0=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源电压U=3V，电流表的量程为O～0.6A。(1)小明在电路中连入RO的目的是________________________________.(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数为___________A.(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。通过计算说明,开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?37...
