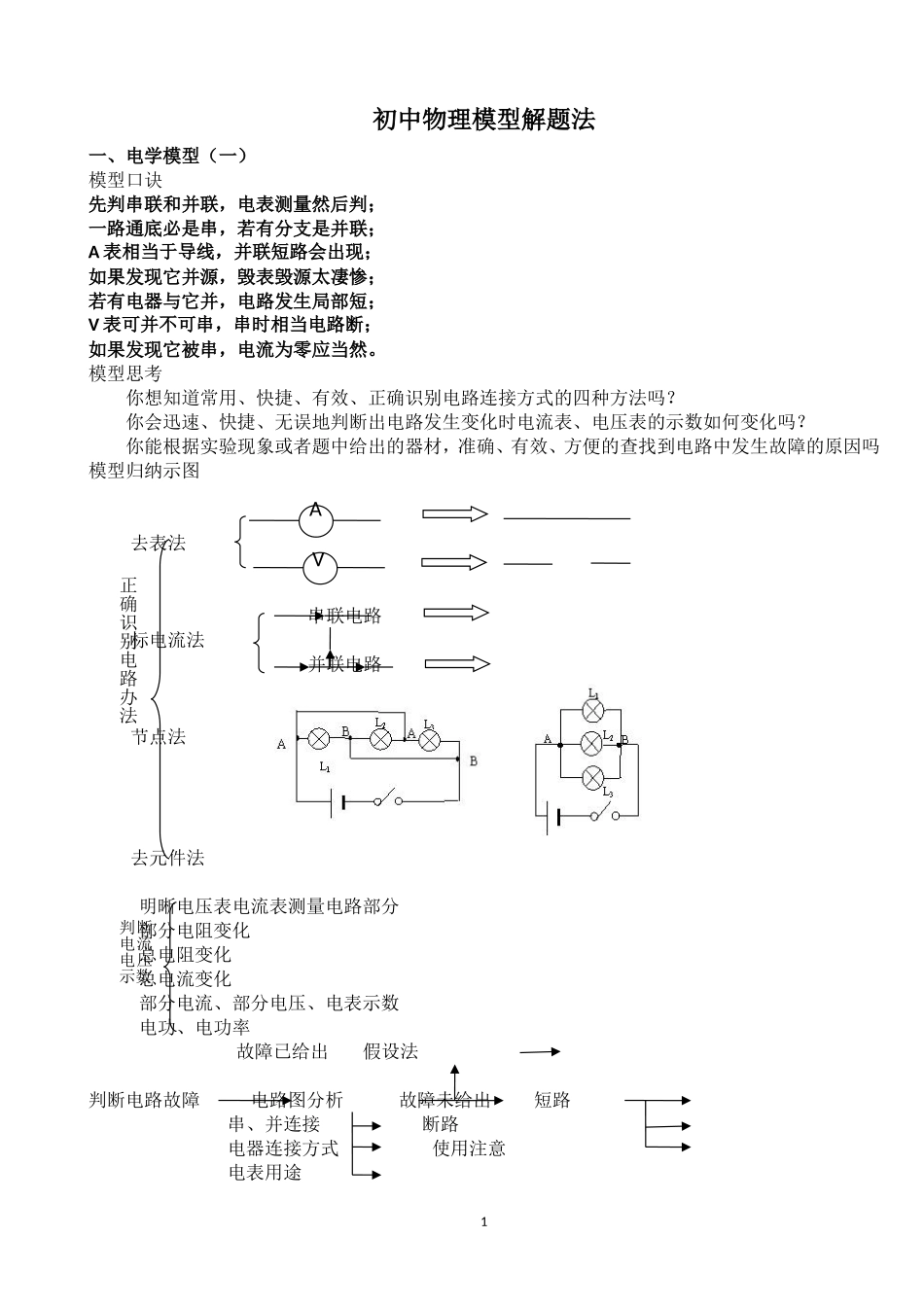

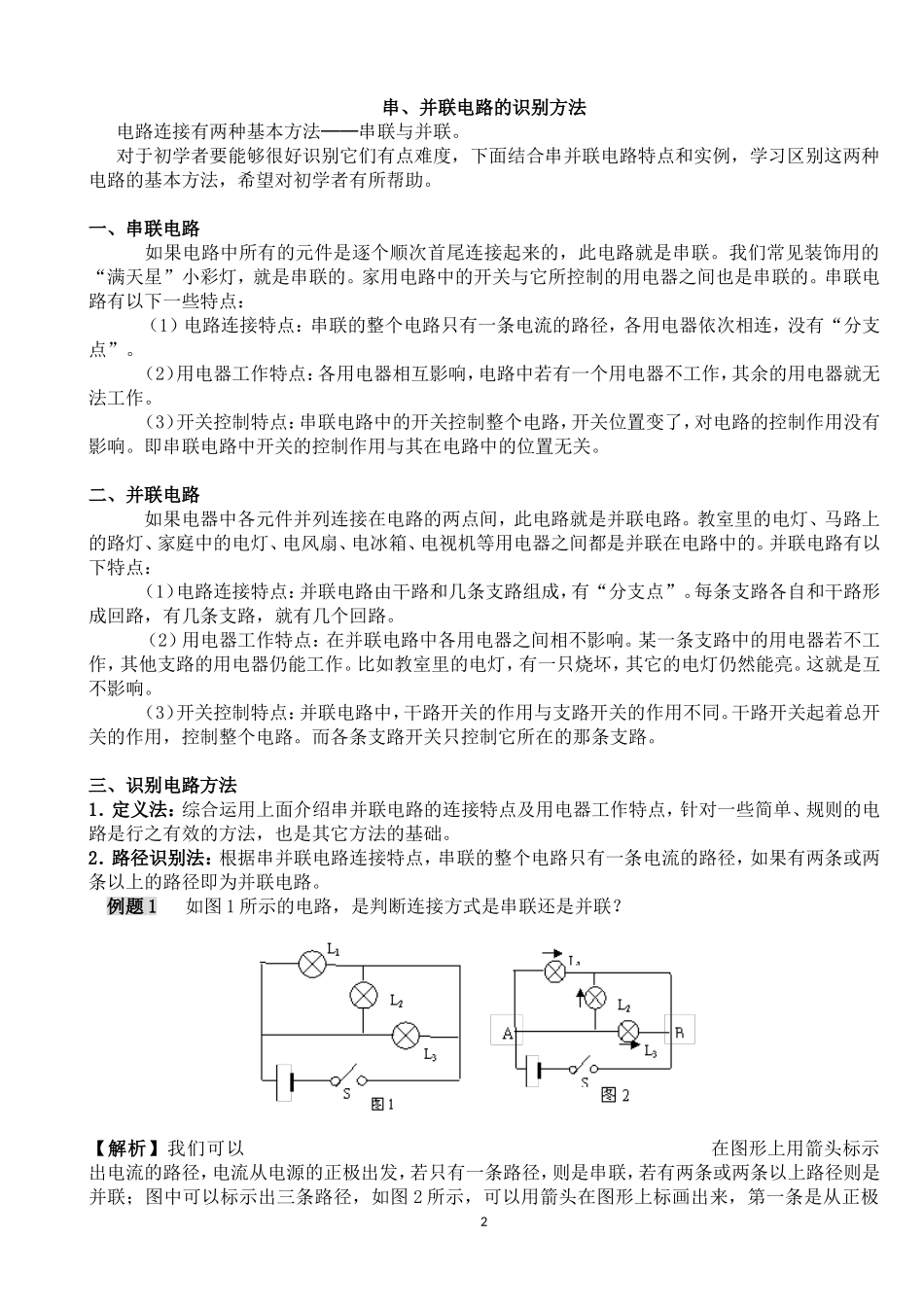

初中物理模型解题法一、电学模型（一）模型口诀先判串联和并联，电表测量然后判；一路通底必是串，若有分支是并联；A表相当于导线，并联短路会出现；如果发现它并源，毁表毁源太凄惨；若有电器与它并，电路发生局部短；V表可并不可串，串时相当电路断；如果发现它被串，电流为零应当然。模型思考你想知道常用、快捷、有效、正确识别电路连接方式的四种方法吗？你会迅速、快捷、无误地判断出电路发生变化时电流表、电压表的示数如何变化吗？你能根据实验现象或者题中给出的器材，准确、有效、方便的查找到电路中发生故障的原因吗模型归纳示图去表法串联电路标电流法并联电路节点法去元件法明晰电压表电流表测量电路部分部分电阻变化总电阻变化总电流变化部分电流、部分电压、电表示数电功、电功率故障已给出假设法判断电路故障电路图分析故障未给出短路串、并连接断路电器连接方式使用注意电表用途1正确识别电路办法V判断电流电压示数A串、并联电路的识别方法电路连接有两种基本方法──串联与并联。对于初学者要能够很好识别它们有点难度，下面结合串并联电路特点和实例，学习区别这两种电路的基本方法，希望对初学者有所帮助。一、串联电路如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。我们常见装饰用的“满天星”小彩灯，就是串联的。家用电路中的开关与它所控制的用电器之间也是串联的。串联电路有以下一些特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。（2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。三、识别电路方法1．定义法：综合运用上面介绍串并联电路的连接特点及用电器工作特点，针对一些简单、规则的电路是行之有效的方法，也是其它方法的基础。2．路径识别法：根据串并联电路连接特点，串联的整个电路只有一条电流的路径，如果有两条或两条以上的路径即为并联电路。例题1如图1所示的电路，是判断连接方式是串联还是并联？【解析】我们可以在图形上用箭头标示出电流的路径，电流从电源的正极出发，若只有一条路径，则是串联，若有两条或两条以上路径则是并联；图中可以标示出三条路径，如图2所示，可以用箭头在图形上标画出来，第一条是从正极2→A→L1→B→负极，第二条是正极→A→L2→B→负极，第三条是正极→A→L3→B→负极。所以图中L1、L2、L3组成的是并联电路。3．节点分析法：对一些复杂的电路往往一眼难辨，为了简化起见，可以在电流的分流处和合流处设置节点标上字母，同一根导线上字母相同（开关相当于导线），然后分析电流从分流点流到合流点有几种路径，若只有一种路径则为串联，否则为并联电路。例题2如图3所示的电路，试判断三只电灯是串联还是并联？【解析】首先在电流的分流处和合流处分别标上字母A、B，且同一根导线字母相同，如图4所示，则从图中不难看出电流从A流到B可以经过L1，也可以经过L2，还可以经过L3到达。等效电路可画成图5所示。可见此电路是由三只电灯并联组成的。4．去用电器识别法由于串联电路元件是逐个顺次连接，各用电器相互牵制相互影响，如果将电路中的某个用电器取下，其它的电路都...
