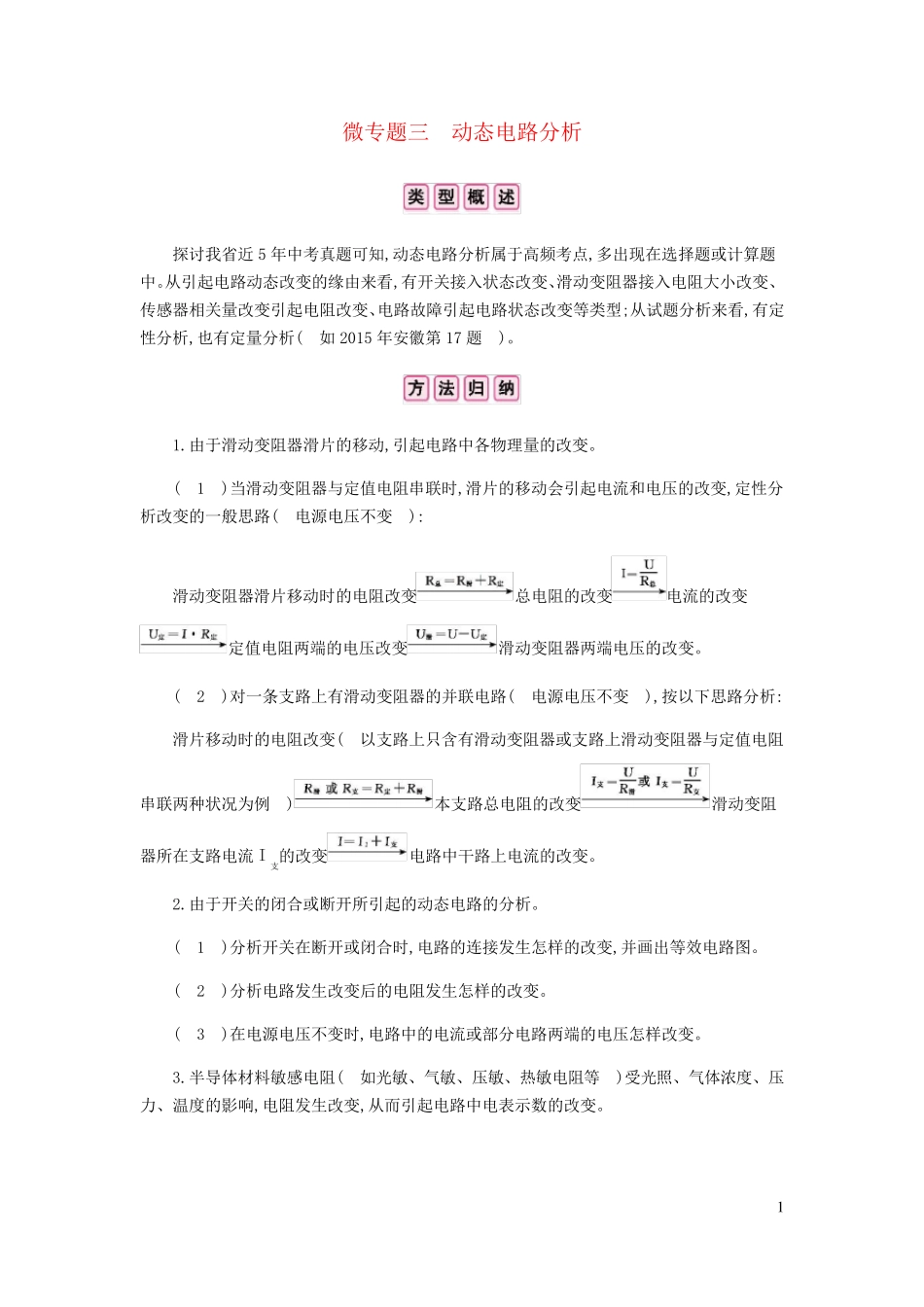

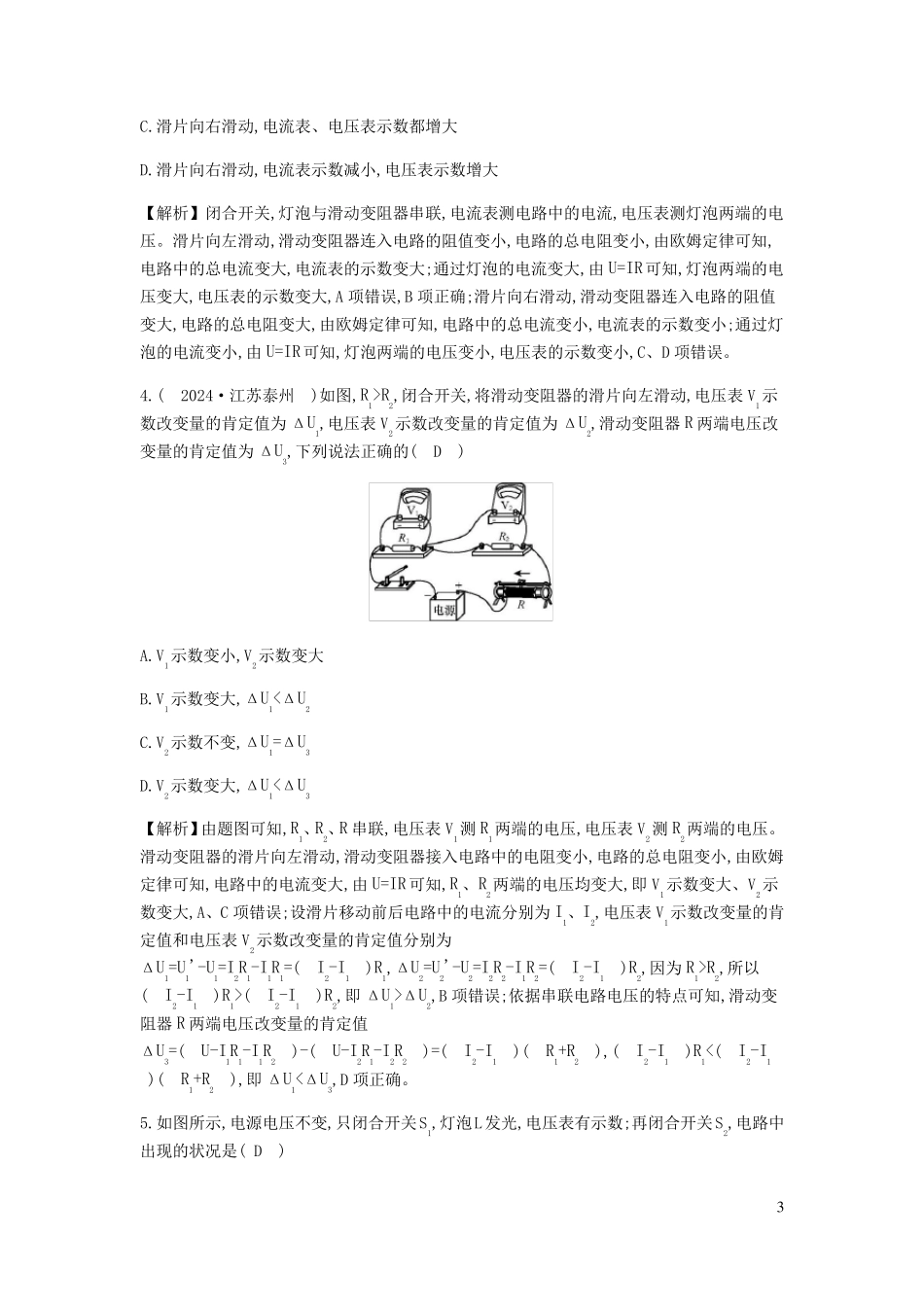

1 微专题三 动态电路分析 探讨我省近5 年中考真题可知,动态电路分析属于高频考点,多出现在选择题或计算题中。从引起电路动态改变的缘由来看,有开关接入状态改变、滑动变阻器接入电阻大小改变、传感器相关量改变引起电阻改变、电路故障引起电路状态改变等类型;从试题分析来看,有定性分析,也有定量分析( 如2015 年安徽第17 题 )。 1.由于滑动变阻器滑片的移动,引起电路中各物理量的改变。 ( 1 )当滑动变阻器与定值电阻串联时,滑片的移动会引起电流和电压的改变,定性分析改变的一般思路( 电源电压不变 ): 滑动变阻器滑片移动时的电阻改变总电阻的改变 电流的改变定值电阻两端的电压改变滑动变阻器两端电压的改变。 ( 2 )对一条支路上有滑动变阻器的并联电路( 电源电压不变 ),按以下思路分析: 滑片移动时的电阻改变( 以支路上只含有滑动变阻器或支路上滑动变阻器与定值电阻串联两种状况为例 )本支路总电阻的改变滑动变阻器所在支路电流I支的改变电路中干路上电流的改变。 2.由于开关的闭合或断开所引起的动态电路的分析。 ( 1 )分析开关在断开或闭合时,电路的连接发生怎样的改变,并画出等效电路图。 ( 2 )分析电路发生改变后的电阻发生怎样的改变。 ( 3 )在电源电压不变时,电路中的电流或部分电路两端的电压怎样改变。 3.半导体材料敏感电阻( 如光敏、气敏、压敏、热敏电阻等 )受光照、气体浓度、压力、温度的影响,电阻发生改变,从而引起电路中电表示数的改变。 2 针对训练 1.( 2024·长沙 )如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度上升而减小的热敏电阻。当R2的温度随环境温度降低时( C ) A.电流表的示数增大 B.电压表V1的示数增大 C.电压表V2的示数增大 D.电压表V2的示数减小 2.( 2024·贵州铜仁 )如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P 从b 端向a 端滑动的过程中( A ) A.电压表V1的示数变大,电流表A 的示数变大 B.电压表V2的示数变大,电流表A 的示数变小 C.电压表V1的示数变大,电流表A 的示数变小 D.电压表V2的示数变大,电流表A 的示数变大 3.( 2024·江苏扬州 )如图所示,电源电压保持不变,开关S 闭合后,调整滑动变阻器滑片,下列说法正确的是( B ) A.滑片向左滑动,电流表示数增大,电压表示数减小 B.滑片向左滑动,电流表、电压表示数都增大 3 C.滑片向右滑动,电流表、电压表示数都增大 D.滑片向右滑动,电流表示...
