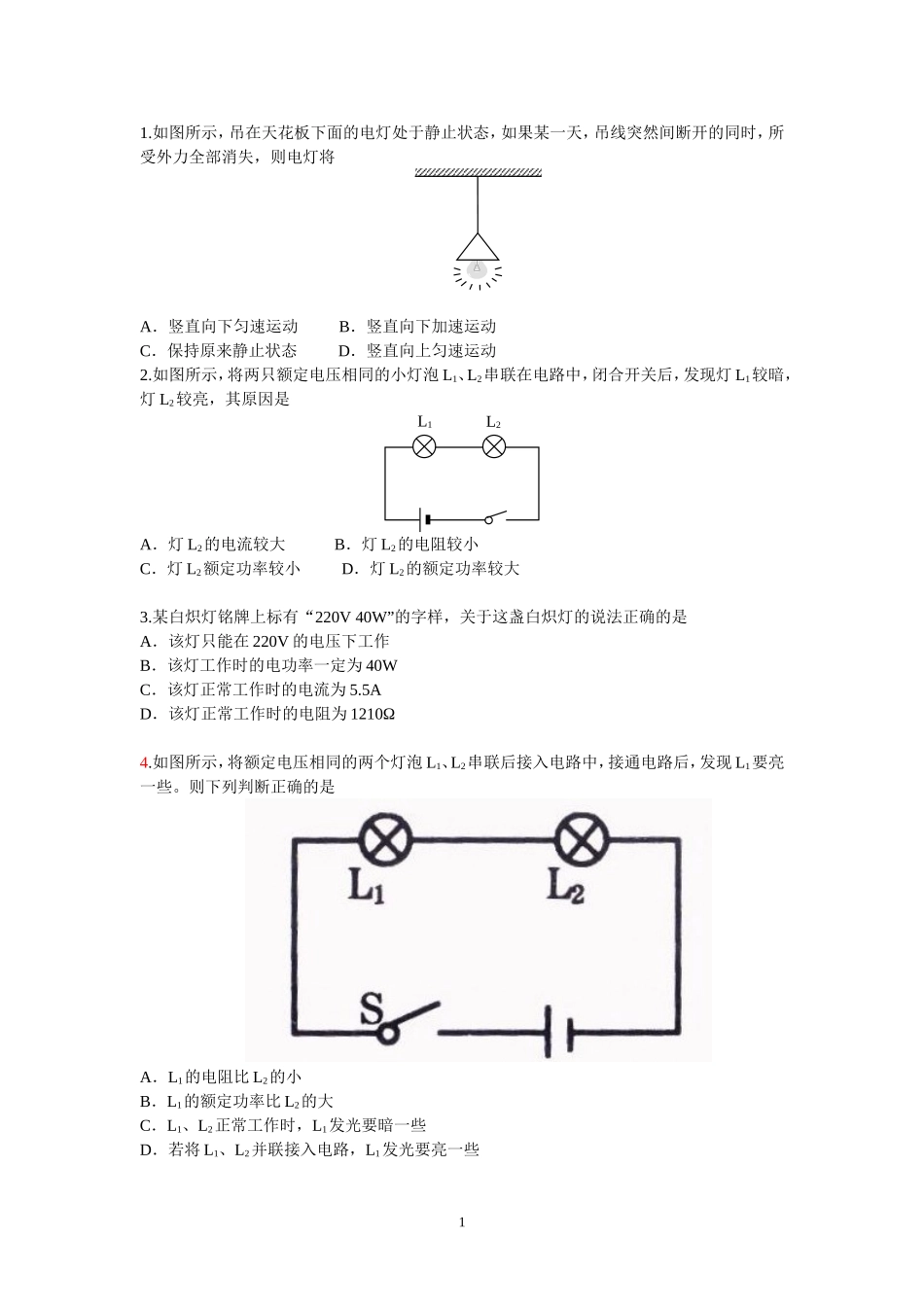

1.如图所示，吊在天花板下面的电灯处于静止状态，如果某一天，吊线突然间断开的同时，所受外力全部消失，则电灯将A．竖直向下匀速运动B．竖直向下加速运动C．保持原来静止状态D．竖直向上匀速运动2.如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是A．灯L2的电流较大B．灯L2的电阻较小C．灯L2额定功率较小D．灯L2的额定功率较大3.某白炽灯铭牌上标有“220V40W”的字样，关于这盏白炽灯的说法正确的是A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω4.如图所示，将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后，发现L1要亮一些。则下列判断正确的是A．L1的电阻比L2的小B．L1的额定功率比L2的大C．L1、L2正常工作时，L1发光要暗一些D．若将L1、L2并联接入电路，L1发光要亮一些L1L215.有两灯如图所示，L1，L2分别标有“15V1A”；“10V0.5A”，的字样，其中一灯正常发光时，它们的功率之比是A．4∶3B．3∶4C．5∶3D．3∶26.如图为一只“6V1.5W”小灯泡的电流随电压变化的关系图像．若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率为A．24Ω0.67WB．20Ω0.8WC．24Ω0.96WD．20Ω0.67W7.如图所示，电源电压恒定，小灯泡L1、L2均标有“12V6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率A．3WB．6WC．12WD．1.5W8.将标有“2.5V0.3A”字样的灯泡甲和“3.8V0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是A．串联时，两灯都能正常发光B．串联时，甲灯比乙灯更亮C．并联时，通过两灯的电流相等D．并联时，甲灯的实际功率比乙灯的实际功率大9.如图所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是SL2L1L2L1S2S12A．L1的灯丝烧断B．L1的电阻小于L2的电阻C．L2的实际功率小于L1的实际功率D．L2的额定功率大于L1的额定功率10.实验中绘出了小灯泡的电流与电压关系的U—I图像如图甲所示，则图乙中有关此小灯泡功率P与U2或P与I2的图像可能正确的是11.如图所示电路，电源电压为3V，灯L1标有“6V6W”，灯L2标有“3V3W”。下列有关说法正确的是A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2断开，S1接a，L2更亮D．S2闭合，S1接b，L2更亮12.如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W。设灯丝电阻不变。下列说法中不正确的是A．甲、乙两图中灯L1两端的电压之比是2：3B．L1、L2两灯灯丝电阻之比是2：1C．甲图中灯L1、L2的功率之比是2：1D．甲、乙两图电路消耗的总功率之比是3：213.小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路VSL2L1U2POAI2POCU2POBI2POD甲乙L1L2S1aS2bL2L1L1L2UU甲乙3中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”．下列说法中错误的是A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W14.分别标有“6V6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I—U特性曲线如图所示。现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是A．3WB．4WC．4.5WD．6W15.某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V3W”的字样，灯L2标有“6V3W”的字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（多选）A．电源电压为9VB．L2正常发光时，电路中的电流为0.6AC．要使L1正常发光，滑动变阻器接入电路中的阻值应为3ΩD．当L1、L2分别正常发光时，两种电路的总功率之...
