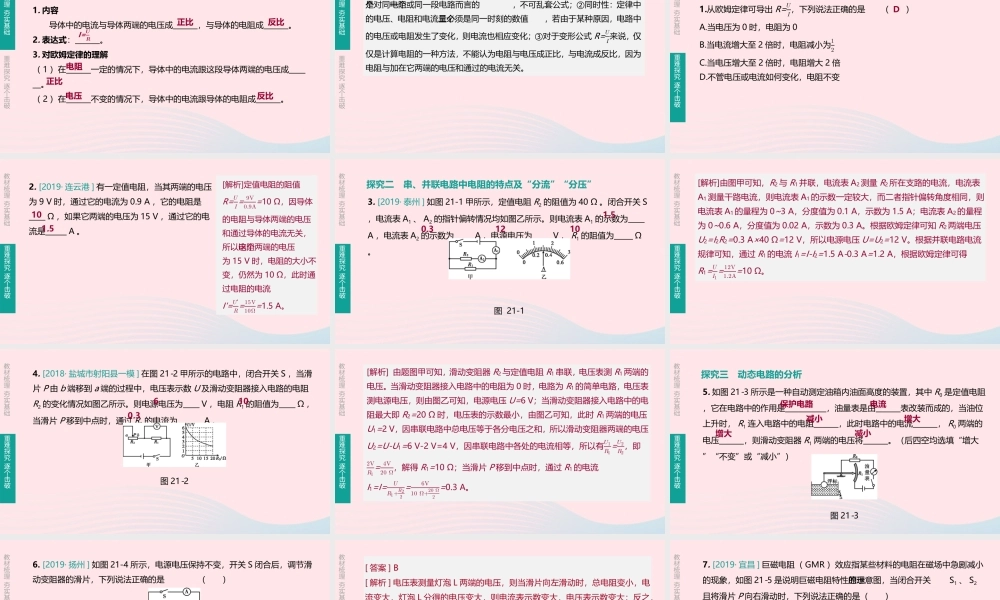

第 18 课时欧姆定律及其应用考点 欧姆定律教材梳理 夯实基础重难探究 逐个击破1. 内容 导体中的电流与导体两端的电压成 ，与导体的电阻成 。 2. 表达式： 。 3. 对欧姆定律的理解（ 1 ）在 一定的情况下，导体中的电流跟这段导体两端的电压成 。 （ 2 ）在 不变的情况下，导体中的电流跟导体的电阻成 。 正比反比I=𝑼𝑹 电阻正比电压反比教材梳理 夯实基础重难探究 逐个击破【注意】在使用欧姆定律时要注意：①同一性：定律中的电压、电阻和电流三个量是对同一个电阻或同一段电路而言的，不可乱套公式；②同时性：定律中的电压、电阻和电流三个量必须是同一时刻的数值，若由于某种原因，电路中的电压或电阻发生了变化，则电流也相应变化；③对于变形公式 R=𝑈𝐼来说，仅仅是计算电阻的一种方法，不能认为电阻与电压成正比，与电流成反比，因为电阻与加在它两端的电压和通过的电流无关。 教材梳理 夯实基础重难探究 逐个击破探究一 对欧姆定律的理解及简单计算1.从欧姆定律可导出 R=𝑈𝐼，下列说法正确的是 （ ） A.当电压为 0 时，电阻为 0 B.当电流增大至 2 倍时，电阻减小为12 C.当电压增大至 2 倍时，电阻增大 2 倍 D.不管电压或电流如何变化，电阻不变 D教材梳理 夯实基础重难探究 逐个击破2. [2019· 连云港 ] 有一定值电阻，当其两端的电压为 9 V 时，通过它的电流为 0.9 A ，它的电阻是 Ω ，如果它两端的电压为 15 V ，通过它的电流是 A 。 101.5[解析]定值电阻的阻值R=𝑈𝐼=9V0.9A=10 Ω，因导体的电阻与导体两端的电压和通过导体的电流无关，所以这个电阻两端的电压为 15 V 时，电阻的大小不变，仍然为 10 Ω，此时通过电阻的电流I'=𝑈'𝑅=15V10Ω=1.5 A。 教材梳理 夯实基础重难探究 逐个击破探究二 串、并联电路中电阻的特点及“分流”“分压”3. [2019· 泰州 ] 如图 21-1 甲所示，定值电阻 R2 的阻值为 40 Ω 。闭合开关 S，电流表 A1 、 A2 的指针偏转情况均如图乙所示。则电流表 A1 的示数为 A ，电流表 A2 的示数为 A ，电源电压为 V ， R1 的阻值为 Ω。 图 21-11.50.31210教材梳理 夯实基础重难探究 逐个击破[解析]由图甲可知，R2 与 R1 并联，电流表 A2 测量 R2 所在支路的电流，电流表A1 测量干路电流，则电流表 A1 的示数一定较大，而二者指针偏转角度相同，则电流表 A1 的量程为 0~3 A，...
