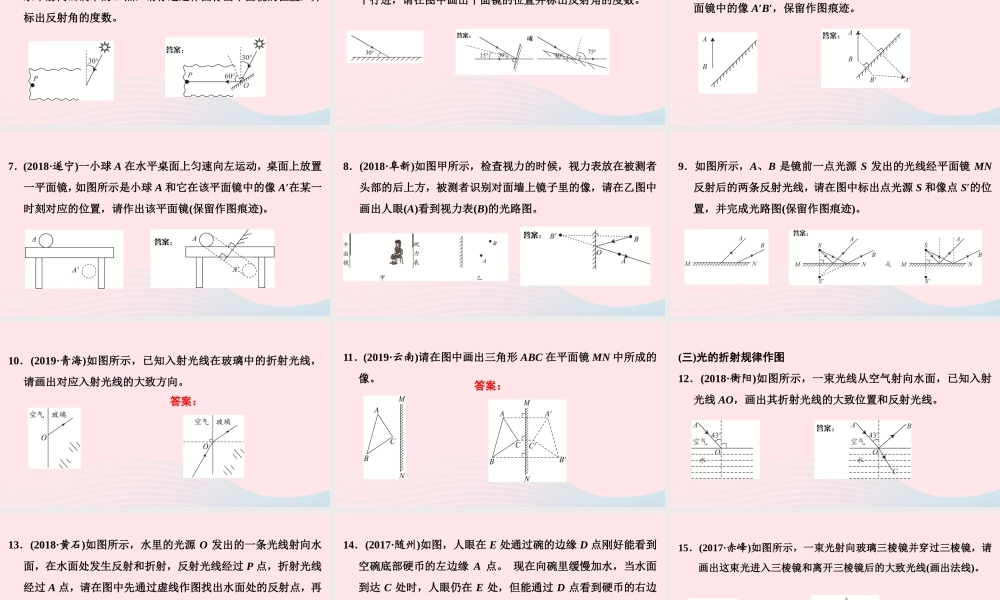

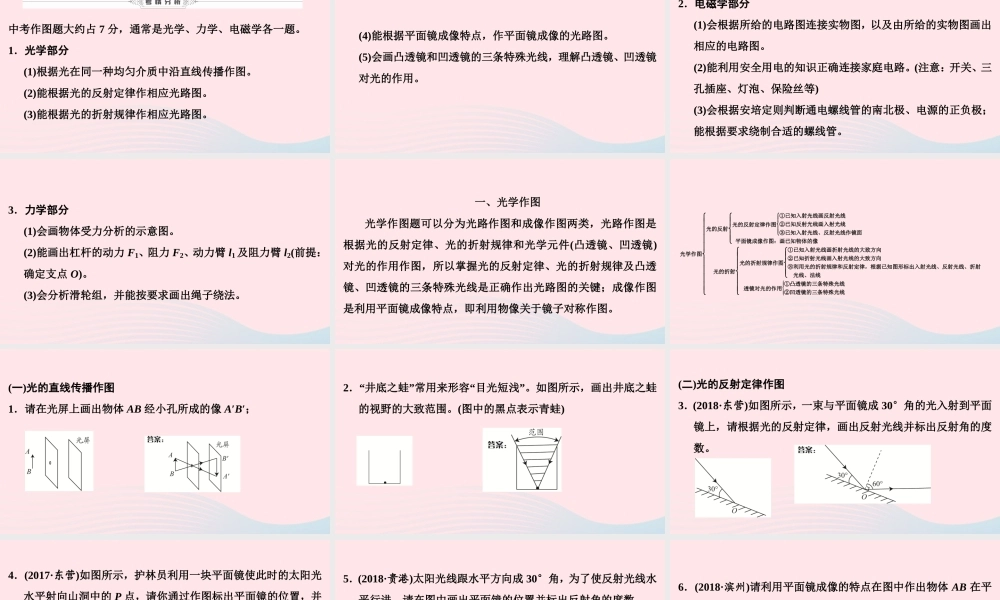

第二板块 专题训练 专题一 作图题一、光学作图中考作图题大约占 7 分，通常是光学、力学、电磁学各一题。 1．光学部分 (1)根据光在同一种均匀介质中沿直线传播作图。 (2)能根据光的反射定律作相应光路图。 (3)能根据光的折射规律作相应光路图。 (4)能根据平面镜成像特点，作平面镜成像的光路图。 (5)会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光的作用。 2．电磁学部分 (1)会根据所给的电路图连接实物图，以及由所给的实物图画出相应的电路图。 (2)能利用安全用电的知识正确连接家庭电路。(注意：开关、三孔插座、灯泡、保险丝等) (3)会根据安培定则判断通电螺线管的南北极、电源的正负极；能根据要求绕制合适的螺线管。 3．力学部分 (1)会画物体受力分析的示意图。 (2)能画出杠杆的动力 F1、阻力 F2、动力臂 l1 及阻力臂 l2(前提：确定支点 O)。 (3)会分析滑轮组，并能按要求画出绳子绕法。 一、光学作图 光学作图题可以分为光路作图和成像作图两类，光路作图是根据光的反射定律、光的折射规律和光学元件(凸透镜、凹透镜)对光的作用作图，所以掌握光的反射定律、光的折射规律及凸透镜、凹透镜的三条特殊光线是正确作出光路图的关键；成像作图是利用平面镜成像特点，即利用物像关于镜子对称作图。 光学作图光的反射光的反射定律作图①已知入射光线画反射光线②已知反射光线画入射光线③已知入射光线、反射光线作镜面平面镜成像作图：画已知物体的像光的折射光的折射规律作图①已知入射光线画折射光线的大致方向②已知折射光线画入射光线的大致方向③利用光的折射规律和反射定律，根据已知图形标出入射光线、反射光线、折射 光线、法线透镜对光的作用①凸透镜的三条特殊光线②凹透镜的三条特殊光线 (一)光的直线传播作图 1．请在光屏上画出物体 AB 经小孔所成的像 A′B′； 2．“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。(图中的黑点表示青蛙) (二)光的反射定律作图 3．(2018·东营)如图所示，一束与平面镜成 30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。 4．(2017·东营)如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中的 P 点，请你通过作图标出平面镜的位置，并标出反射角的度数。 5．(2018·贵港)太阳光...
