中考物理 电学实验复习课件VIP免费

中考物理 电学实验复习课件中考物理 电学实验复习课件中考物理 电学实验复习课件中考物理 电学实验复习课件

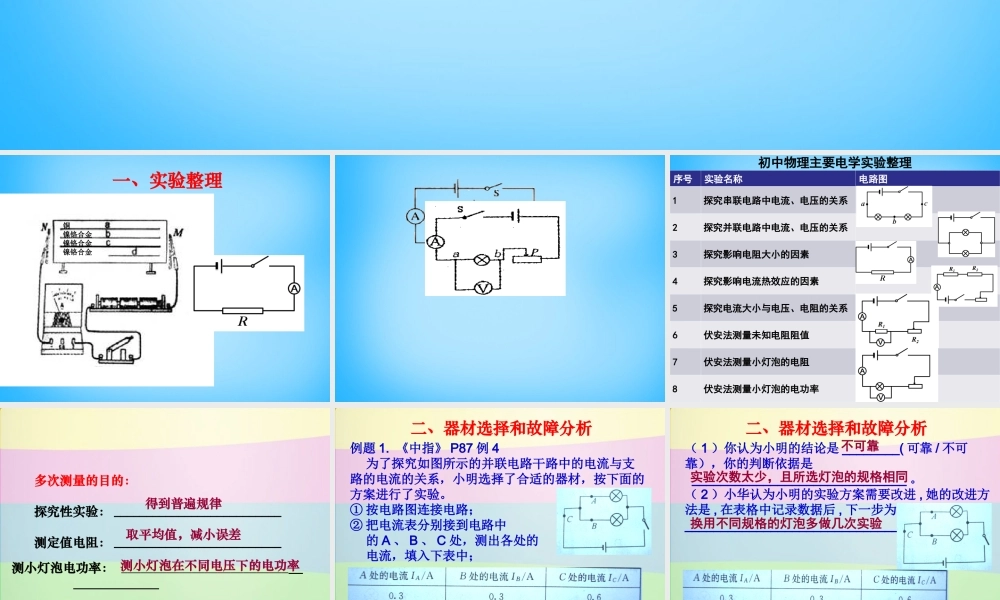

一、实验整理铜镍铬合金镍铬合金镍铬合金P初中物理主要电学实验整理序号实验名称 电路图1探究串联电路中电流、电压的关系2探究并联电路中电流、电压的关系3探究影响电阻大小的因素4探究影响电流热效应的因素5探究电流大小与电压、电阻的关系6伏安法测量未知电阻阻值7伏安法测量小灯泡的电阻8伏安法测量小灯泡的电功率多次测量的目的:探究性实验: __________________________测定值电阻: __________________________ 取平均值,减小误差得到普遍规律测小灯泡在不同电压下的电功率测小灯泡电功率: __________________________ 二、器材选择和故障分析例题 1. 《中指》 P87 例 4 为了探究如图所示的并联电路干路中的电流与支路的电流的关系,小明选择了合适的器材,按下面的方案进行了实验。① 按电路图连接电路;② 把电流表分别接到电路中 的 A 、 B 、 C 处,测出各处的 电流,填入下表中;③ 结论:并联电路干路电流是支路电流的两倍, 即 IC=2IA二、器材选择和故障分析( 1 )你认为小明的结论是 ________( 可靠 / 不可靠),你的判断依据是 ______________________________ 。( 2 )小华认为小明的实验方案需要改进 , 她的改进方法是 , 在表格中记录数据后 , 下一步为_______________________________ 。实验次数太少,且所选灯泡的规格相同换用不同规格的灯泡多做几次实验不可靠二、器材选择和故障分析例 2: 如图“测量小灯泡电功率”的实验 , 同学们在连好电路后出现了如下问题,请你帮他指出:小明闭合开关时发现电流表指针偏向最左边没有示数的位置,原因是 _____________________小华刚连完最后一根导线,灯泡就亮且非常亮,一亮即灭,原因是 (1)____________________ (2)____________________________小红连好电路后闭合开关,移动滑片时发现电流表示数增大时,电压表的示数反而减小,出现这种现象的原因是 _______________________________电流表正负接线柱接反了连接电路时开关没有断开滑动变阻器接了上面两个接线柱电压表并联在滑动变阻器两端1 、为了探究 " 电流产生的热量与电阻大小的关系 ",大伟小组采用了如图所示的实验装置,当闭合开关一段时间后,发现甲温度计示数的升高很明显,而乙温度计示数几乎没有变化。请问:出现这样的现象,在器材选择上可能存在什么问题?R2 的阻值太小了。A. 小灯泡不亮,电流表无示数,但电压表有示数接近电源电压.出现这种故障的...
