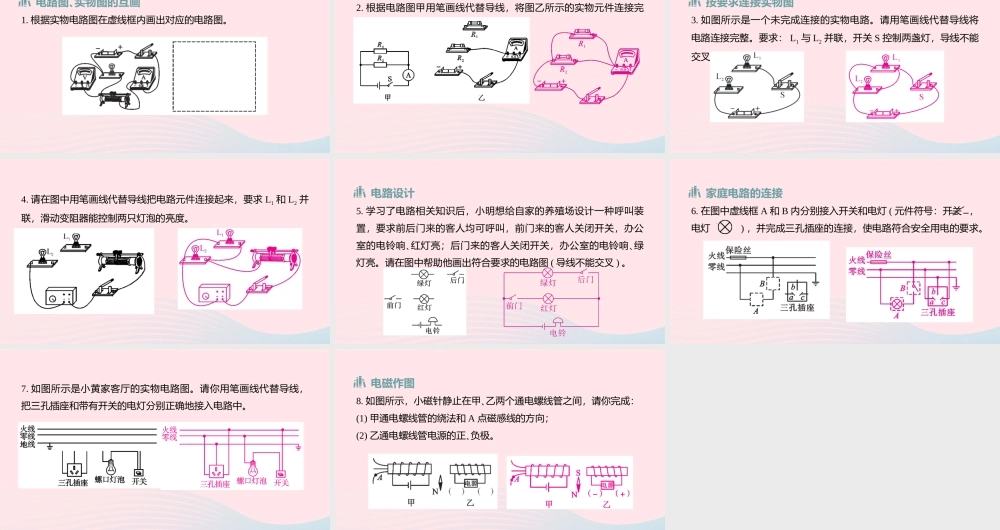

类型 4 电和磁学作图1. 根据实物电路图在虚线框内画出对应的电路图。电路图､实物图的互画2. 根据电路图甲用笔画线代替导线，将图乙所示的实物元件连接完整。3. 如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求： L1 与 L2 并联，开关 S 控制两盏灯，导线不能交叉。按要求连接实物图4. 请在图中用笔画线代替导线把电路元件连接起来，要求 L1 和 L2 并联，滑动变阻器能控制两只灯泡的亮度。5. 学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响､红灯亮；后门来的客人关闭开关，办公室的电铃响､绿灯亮。请在图中帮助他画出符合要求的电路图 ( 导线不能交叉 ) 。电路设计6. 在图中虚线框 A 和 B 内分别接入开关和电灯 ( 元件符号：开关 ，电灯) ，并完成三孔插座的连接，使电路符合安全用电的要求。家庭电路的连接7. 如图所示是小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。8. 如图所示，小磁针静止在甲､乙两个通电螺线管之间，请你完成：(1) 甲通电螺线管的绕法和 A 点磁感线的方向；(2) 乙通电螺线管电源的正､负极。电磁作图
