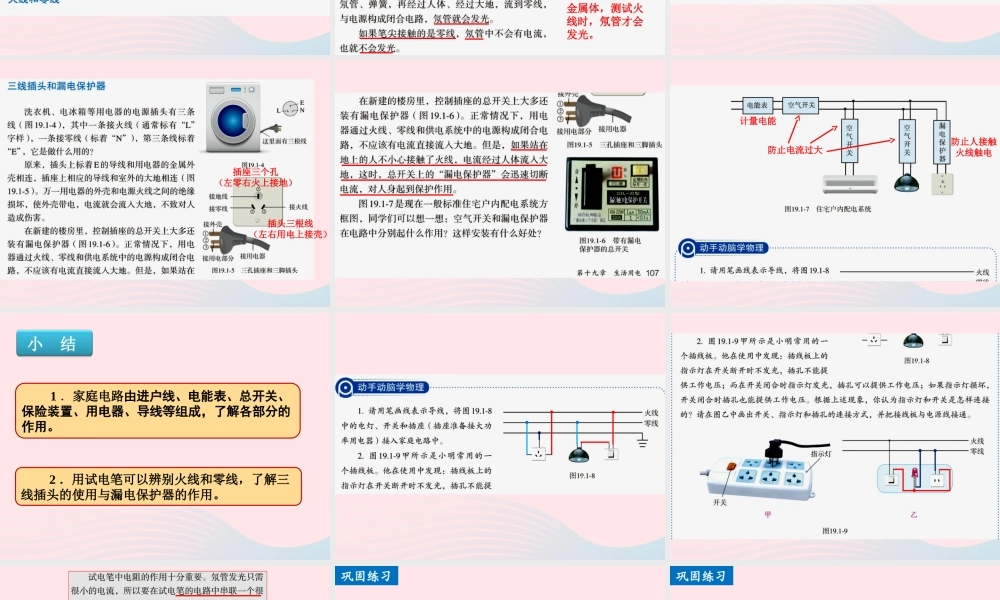

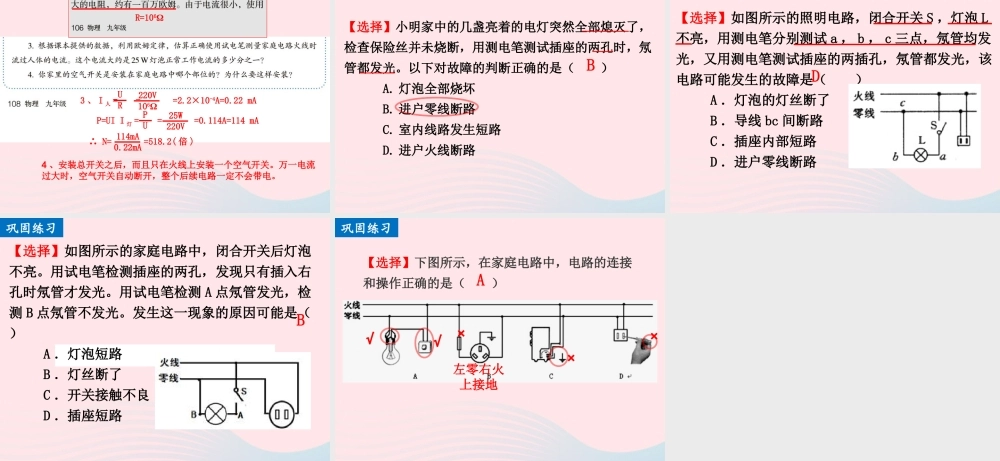

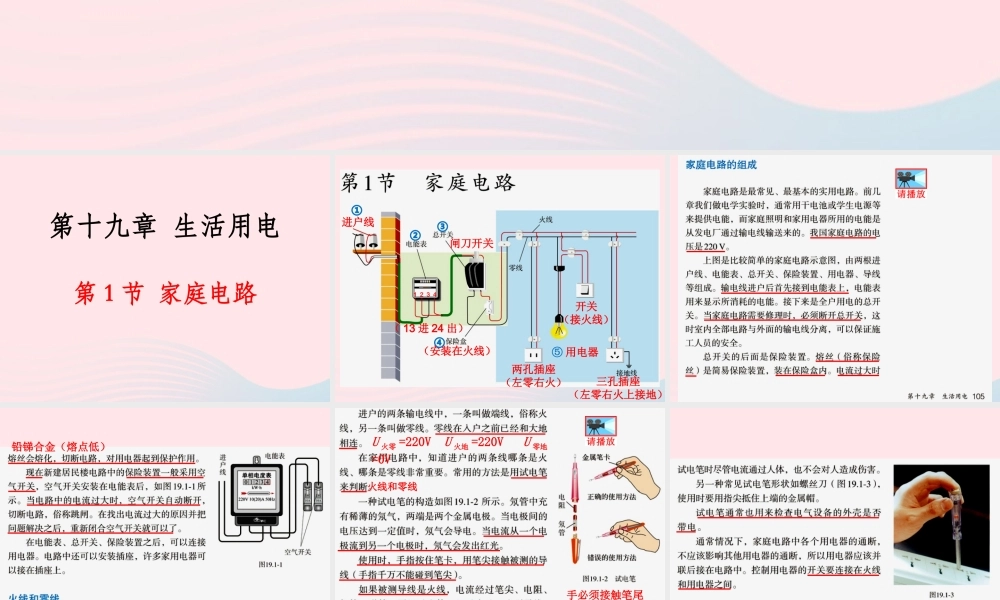

◎ 愚者指望明天，智者利用今天。◎ 无论你是狮子，还是羚羊，你必须奔跑。◎ 乘风破浪，舍我其谁。朗 读第十九章 生活用电第 1 节 家庭电路进户线闸刀开关（安装在火线）两孔插座（左零右火）三孔插座（左零右火上接地）开关（接火线）（ 13 进 24 出）⑤ 用电器④③②①1 2 3 4铅锑合金（熔点低）火线和零线手必须接触笔尾金属体，测试火线时，氖管才会发光。U 火零 =220V U 火地 =220V U 零地=0V插座三个孔（左零右火上接地）插头三根线（左右用电上接壳）计量电能防止电流过大防止人接触火线触电 1 ．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。 2 ．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。小 结3 、 I 人 = = =2.2×10-4A=0.22 mAUR220V106ΩP=UI I 灯 = = =0.114A=114 mAPU25W220V∴ N= =518.2( 倍 )114mA0.22mA4 、安装总开关之后，而且只在火线上安装一个空气开关。万一电流过大时，空气开关自动断开，整个后续电路一定不会带电。R=106Ω【选择】小明家中的几盏亮着的电灯突然全部熄灭了，检查保险丝并未烧断，用测电笔测试插座的两孔时，氖管都发光。以下对故障的判断正确的是（ ） A. 灯泡全部烧坏 B. 进户零线断路 C. 室内线路发生短路 D. 进户火线断路B巩固练习【选择】如图所示的照明电路，闭合开关 S ，灯泡 L不亮，用测电笔分别测试 a ， b ， c 三点，氖管均发光，又用测电笔测试插座的两插孔，氖管都发光，该电路可能发生的故障是（ ） A ．灯泡的灯丝断了 B ．导线 bc 间断路 C ．插座内部短路 D ．进户零线断路 D巩固练习【选择】如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。发生这一现象的原因可能是（ ） A ．灯泡短路 B ．灯丝断了 C ．开关接触不良 D ．插座短路B巩固练习【选择】下图所示，在家庭电路中，电路的连接和操作正确的是（ ） A左零右火上接地√√×××巩固练习
