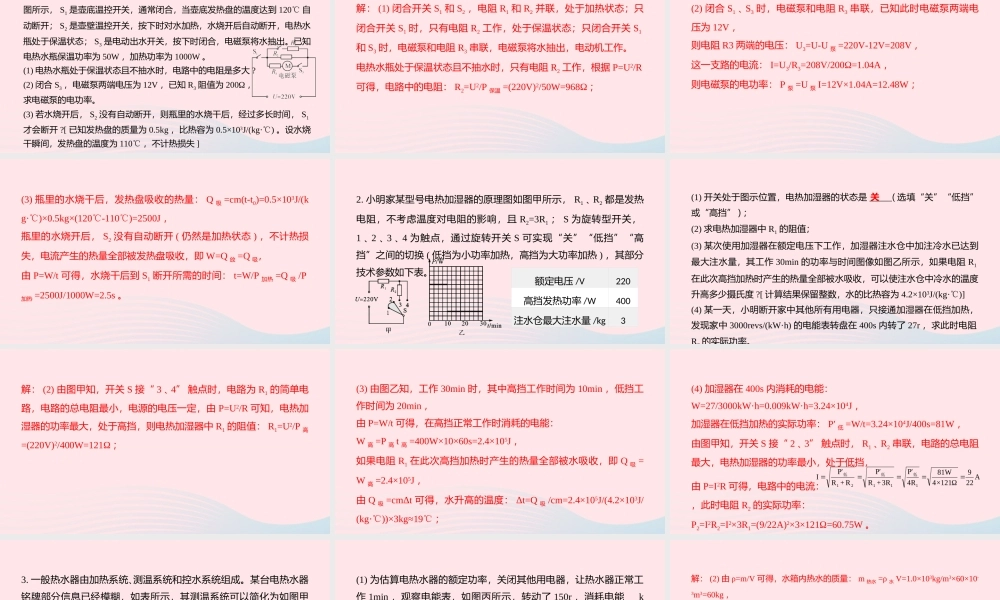

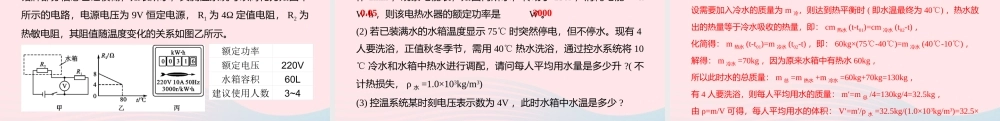

类型 3 电热计算1. 某型号电热水瓶具有加热､保温､电动出水及干烧断电功能。其简化电路如图所示， S1 是壶底温控开关，通常闭合，当壶底发热盘的温度达到 120℃ 自动断开； S2 是壶壁温控开关，按下时对水加热，水烧开后自动断开，电热水瓶处于保温状态； S3 是电动出水开关，按下时闭合，电磁泵将水抽出。已知电热水瓶保温功率为 50W ，加热功率为 1000W 。(1) 电热水瓶处于保温状态且不抽水时，电路中的电阻是多大 ?(2) 闭合 S3 ，电磁泵两端电压为 12V ，已知 R3 阻值为 200Ω ，求电磁泵的电功率。(3) 若水烧开后， S2 没有自动断开，则瓶里的水烧干后，经过多长时间， S1才会断开 ?[ 已知发热盘的质量为 0.5kg ，比热容为 0.5×103J/(kg·)℃ 。设水烧干瞬间，发热盘的温度为 110℃ ，不计热损失 ]解： (1) 闭合开关 S1 和 S2 ，电阻 R1 和 R2 并联，处于加热状态；只闭合开关 S1 时，只有电阻 R2 工作，处于保温状态；只闭合开关 S1和 S3 时，电磁泵和电阻 R3 串联，电磁泵将水抽出，电动机工作。电热水瓶处于保温状态且不抽水时，只有电阻 R2 工作，根据 P=U2/R可得，电路中的电阻： R2=U2/P 保温 =(220V)2/50W=968Ω ；(2) 闭合 S1 ､ S3 时，电磁泵和电阻 R3 串联，已知此时电磁泵两端电压为 12V ，则电阻 R3 两端的电压： U3=U-U 泵 =220V-12V=208V ，这一支路的电流： I=U3/R3=208V/200Ω=1.04A ，则电磁泵的电功率： P 泵 =U 泵 I=12V×1.04A=12.48W ；(3) 瓶里的水烧干后，发热盘吸收的热量： Q 吸 =cm(t-t0)=0.5×103J/(kg·)×0.5kg×(120-110)=2500J℃℃℃，瓶里的水烧开后， S2 没有自动断开 ( 仍然是加热状态 ) ，不计热损失，电流产生的热量全部被发热盘吸收，即 W=Q 放 =Q 吸，由 P=W/t 可得，水烧干后到 S1 断开所需的时间： t=W/P 加热 =Q 吸 /P加热 =2500J/1000W=2.5s 。2. 小明家某型号电热加湿器的原理图如图甲所示， R1 ､ R2 都是发热电阻，不考虑温度对电阻的影响，且 R2=3R1 ； S 为旋转型开关，1 ､ 2 ､ 3 ､ 4 为触点，通过旋转开关 S 可实现“关”“低挡”“高挡”之间的切换 ( 低挡为小功率加热，高挡为大功率加热 ) ，其部分技术参数如下表。额定电压 /V220高挡发热功率 /W400注水仓最大注水量 /kg3(1) 开关处于图示位置，电热加湿器的状态是 _____( 选填“...
