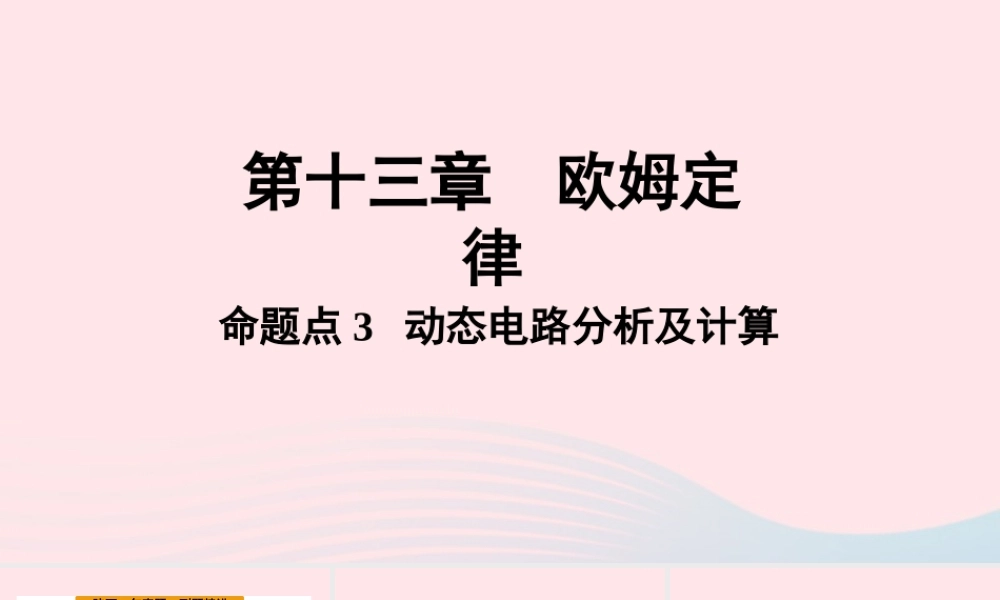

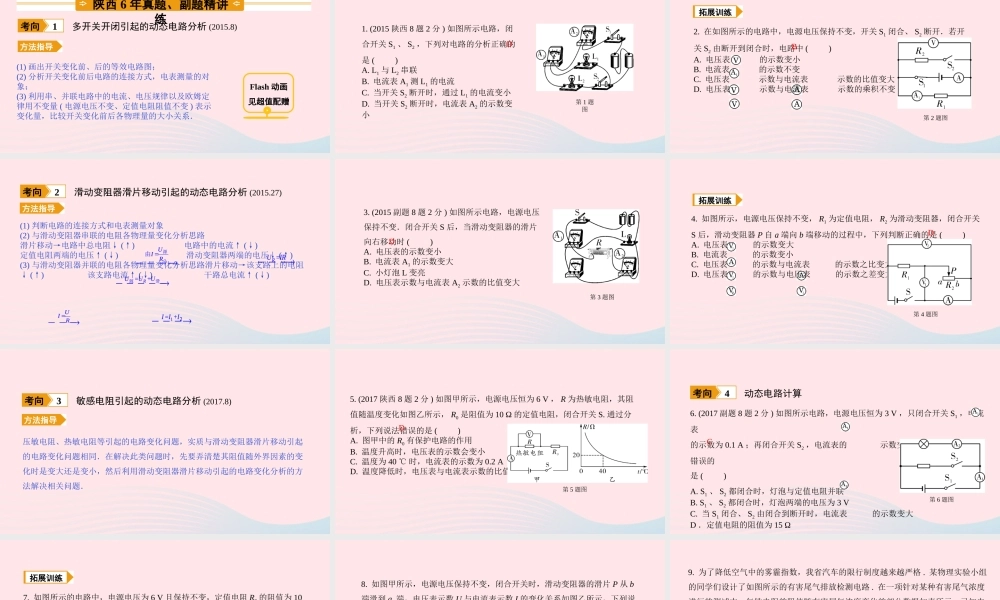

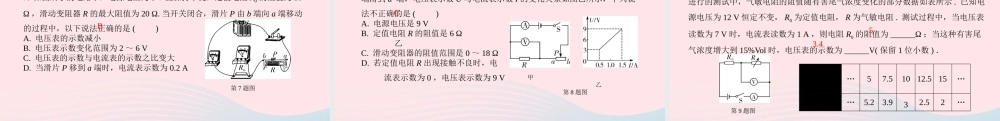

命题点 3 动态电路分析及计算第十三章 欧姆定律陕西 6 年真题、副题精讲练多开关开闭引起的动态电路分析 (2015.8)考向1方法指导(1) 画出开关变化前、后的等效电路图；(2) 分析开关变化前后电路的连接方式，电表测量的对象；(3) 利用串、并联电路中的电流、电压规律以及欧姆定律用不变量 ( 电源电压不变、定值电阻阻值不变 ) 表示变化量，比较开关变化前后各物理量的大小关系．Flash 动画见超值配赠1. (2015 陕西 8 题 2 分 ) 如图所示电路，闭合开关 S1 、 S2 ，下列对电路的分析正确的是 ( )A. L1 与 L2 串联B. 电流表 A1 测 L1 的电流C. 当开关 S2 断开时，通过 L1 的电流变小D. 当开关 S2 断开时，电流表 A2 的示数变小第 1 题图D2. 在如图所示的电路中，电源电压保持不变，开关 S1 闭合、 S2 断开．若开关 S2 由断开到闭合时，电路中 ( )A. 电压表 的示数变小B. 电流表 的示数不变C. 电压表 示数与电流表 示数的比值变大D. 电压表 示数与电流表 示数的乘积不变第 2 题图拓展训练B滑动变阻器滑片移动引起的动态电路分析 (2015.27)考向2方法指导(1) 判断电路的连接方式和电表测量对象(2) 与滑动变阻器串联的电阻各物理量变化分析思路滑片移动→电路中总电阻↓ (↑) 电路中的电流↑ (↓) 定值电阻两端的电压↑ (↓) 滑动变阻器两端的电压↓ (↑)(3) 与滑动变阻器并联的电阻各物理量变化分析思路滑片移动→该支路上的电阻↓ (↑) 该支路电流↑ (↓) 干路总电流↑ (↓)UIR 源总由=RUIR =+RUUU 源滑UIR 1= +I II 23. (2015 副题 8 题 2 分 ) 如图所示电路，电源电压保持不变．闭合开关 S 后，当滑动变阻器的滑片向右移动时 ( )A. 电压表的示数变小B. 电流表 A1 的示数变大C. 小灯泡 L 变亮D. 电压表示数与电流表 A2 示数的比值变大第 3 题图D4. 如图所示，电源电压保持不变， R1 为定值电阻， R2 为滑动变阻器，闭合开关S 后，滑动变阻器 P 自 a 端向 b 端移动的过程中，下列判断正确的是 ( )A. 电压表 的示数变大B. 电流表 的示数变小C. 电压表 的示数与电流表 的示数之比变大D. 电压表 的示数与电压表 的示数之差变大拓展训练第 4 题图D 敏感电阻引起的动态电路分析 (2017.8)考向3方法指导压敏电阻、热敏电阻等引起的电路变...
