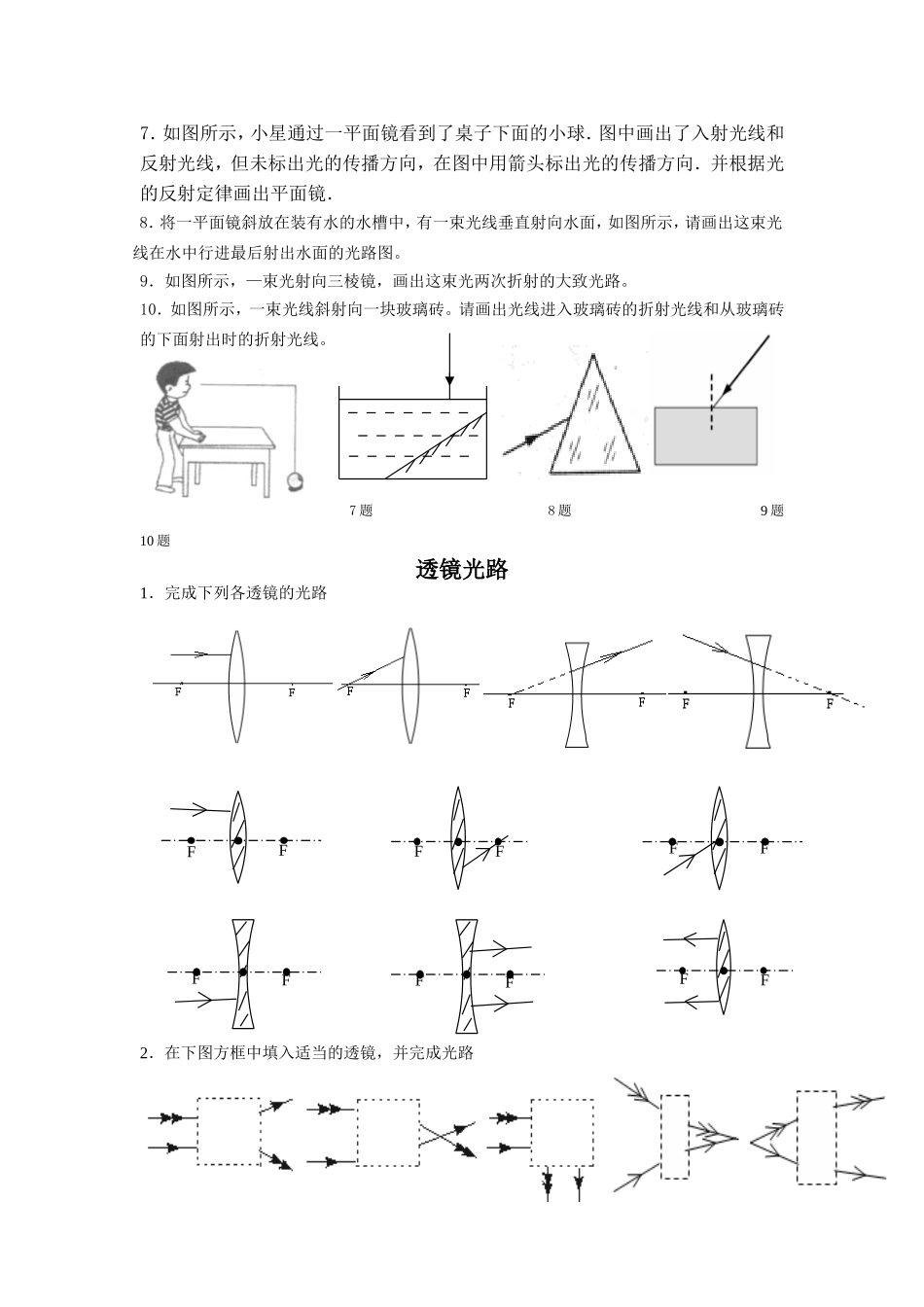

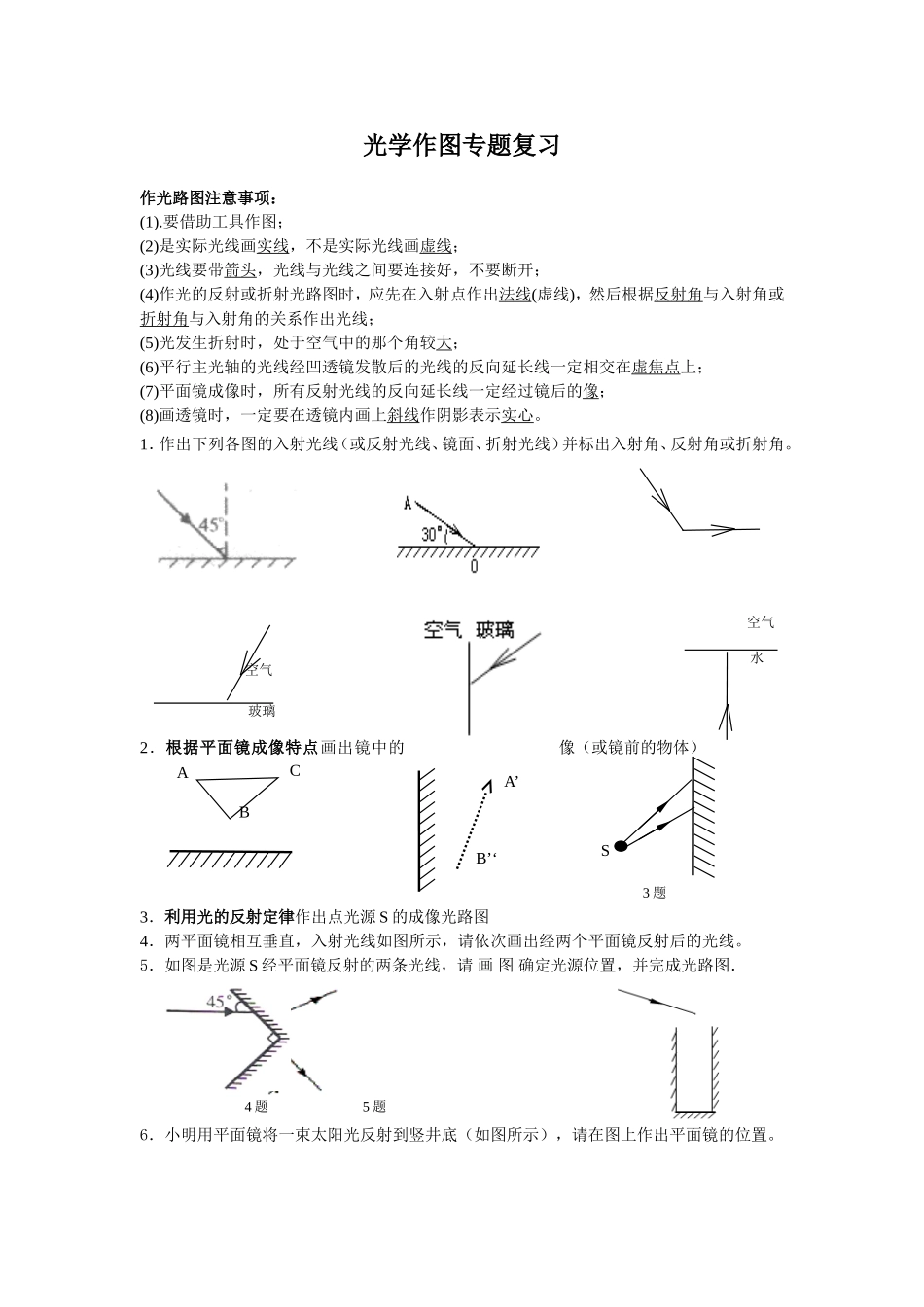

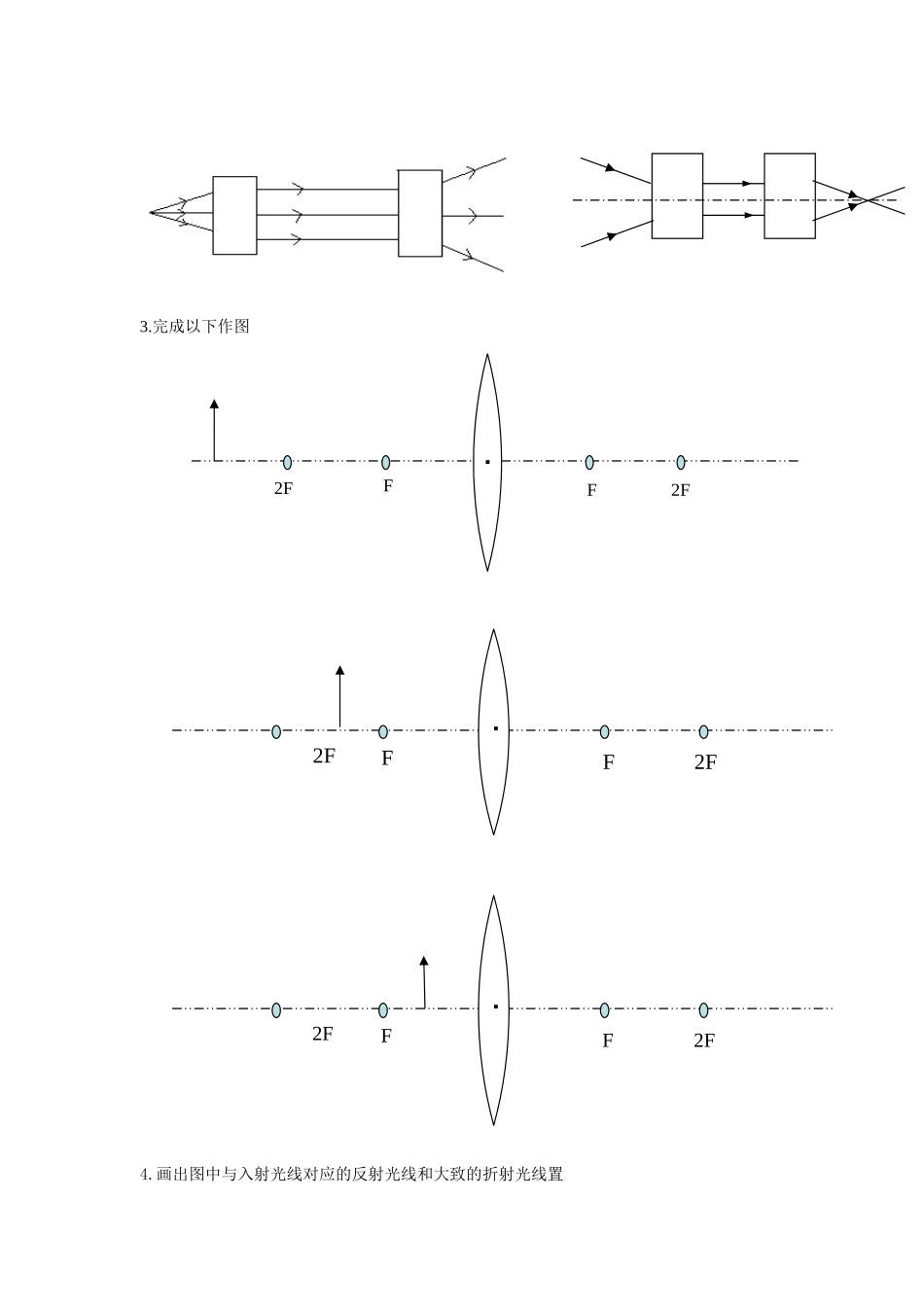

光学作图专题复习作光路图注意事项：(1).要借助工具作图；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线；(5)光发生折射时，处于空气中的那个角较大；(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上；(7)平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；(8)画透镜时，一定要在透镜内画上斜线作阴影表示实心。1．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。2．根据平面镜成像特点画出镜中的像（或镜前的物体）3题3．利用光的反射定律作出点光源S的成像光路图4．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。5．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．4题5题6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。空气玻璃空气水ABCA’B’‘S7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。10．如图所示，一束光线斜射向一块玻璃砖。请画出光线进入玻璃砖的折射光线和从玻璃砖的下面射出时的折射光线。7题8题9题10题透镜光路1．完成下列各透镜的光路2．在下图方框中填入适当的透镜，并完成光路FFFFFFFFFFFF3.完成以下作图4.画出图中与入射光线对应的反射光线和大致的折射光线置FF2F2F.FF2F2F.FF2F2F.5.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线6．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：________；乙：________。力学作图题专题复习1．请画出图1中足球所受的重力的示意图。2．画出图2所示斜面上小球所受重力和小球对斜面的压力的示意图。3．如图3所示，一根细绳把质量为300g的小球挂在墙上，画出小球对墙壁压力的示意图。4．请画出图4所示，低空飞行的飞机所受重力的示意图。5.如图5所示，用拇指将图钉按进桌子，图钉对桌子的压力为50N．请你在图中画出拇指受到图钉的作用力的示意图。6.如图6在水平面上向右运动的物块,请在图上画出物块所受重力和摩擦力的示意图。7.如图7，用力把一个重30N的物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。8.如图8，重为5N的小球静止在水面上，画出小球所受力的示意图。9.画出以下各力的示意图。a.小华在斜坡上滑雪，作出他所受重力和支持力b.铅球在空气中运动时所受重力和空气阻力10.画出图中物体所受的力的示意图(a图画重力与拉力，b图画重力与压力)。a重4N的小球，受8N拉力b.重为60N的物体对光滑斜面的压力为40N11.如图9所示，用力的示意图请画出在斜面上静止的物体受力示意图。12.如图10所示，用力的示意图请画出在斜面上的下滑时物体所受到的力。13.如图11所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．14.如图12所示，重为5N的球悬挂在天花板下静止。画出该球所受力的示意图。15.如图13将氢气球用细线系住，让风从右方水平吹来。请在下边框内画出气球保持静止时的受力示意图。16.在自动化生产线上，常常用传送带传送工件，如图14所示，一个工件与传送带一起以0．2m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。17.货物如图15所示随传送带一起匀速斜向上运动，画出货物受到力的示意图。18.如图16所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）。19.如图17所示，自来水管中的水正在流淌，请大致画出B管中水面的位置。20.物体的...
