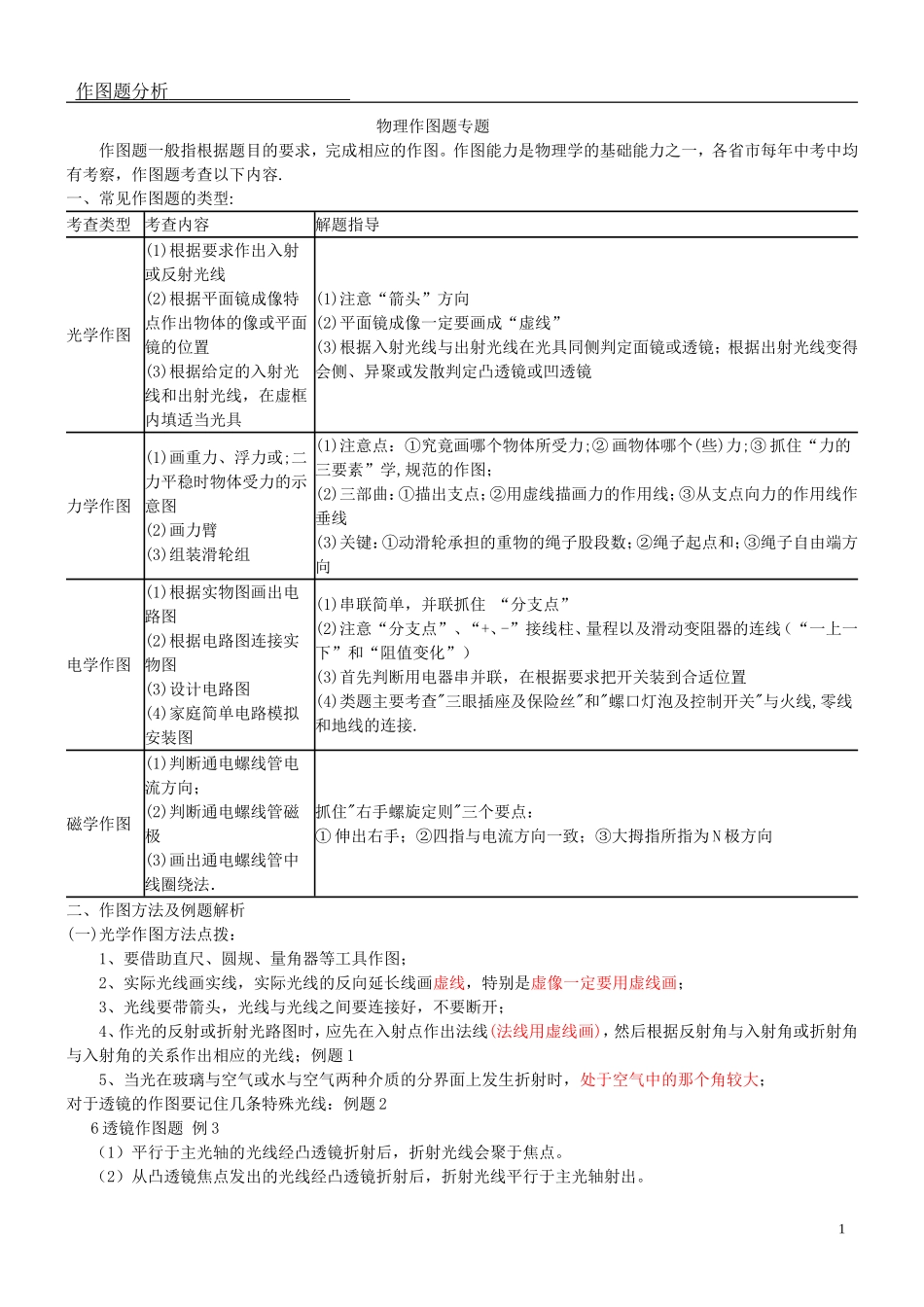

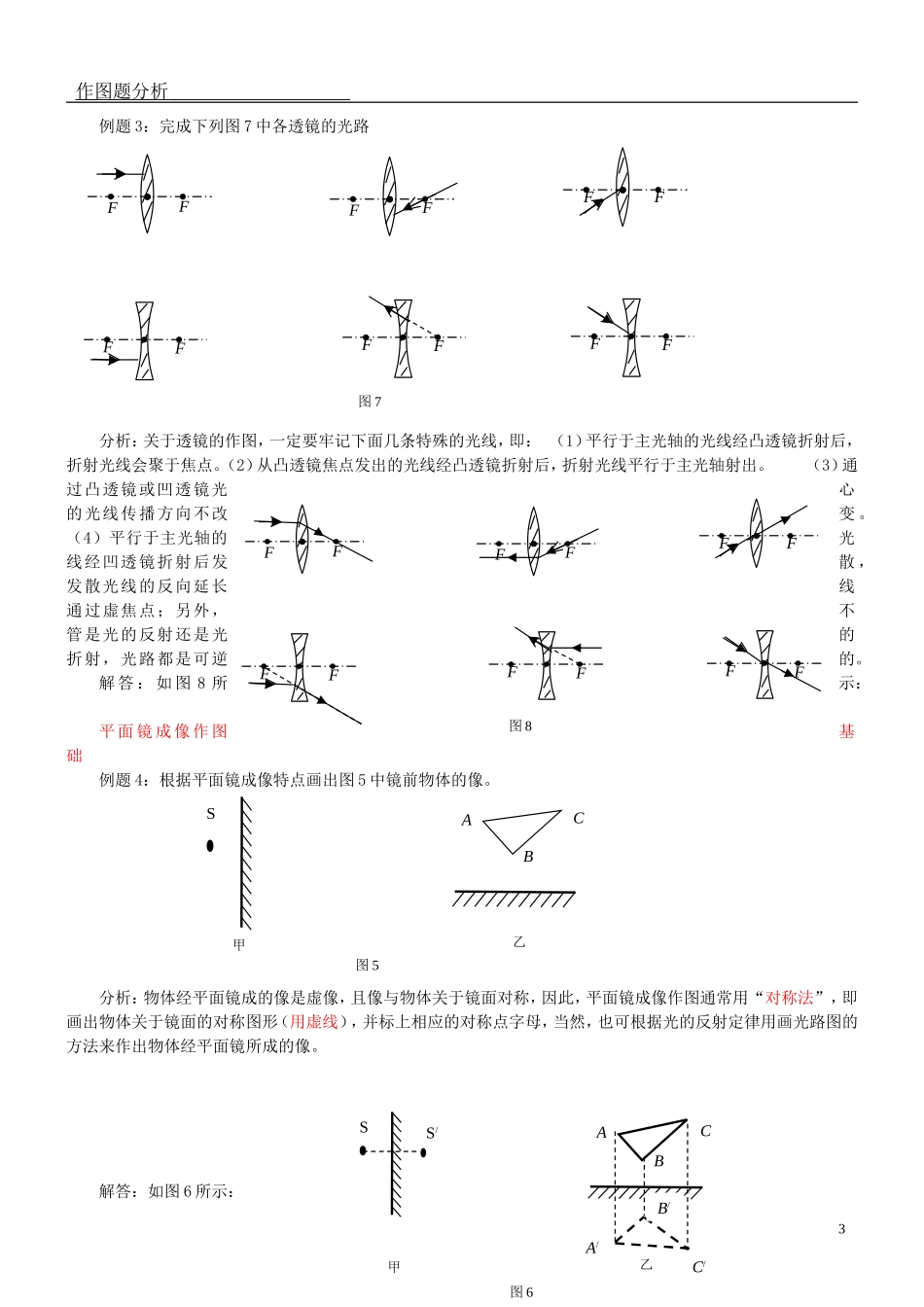

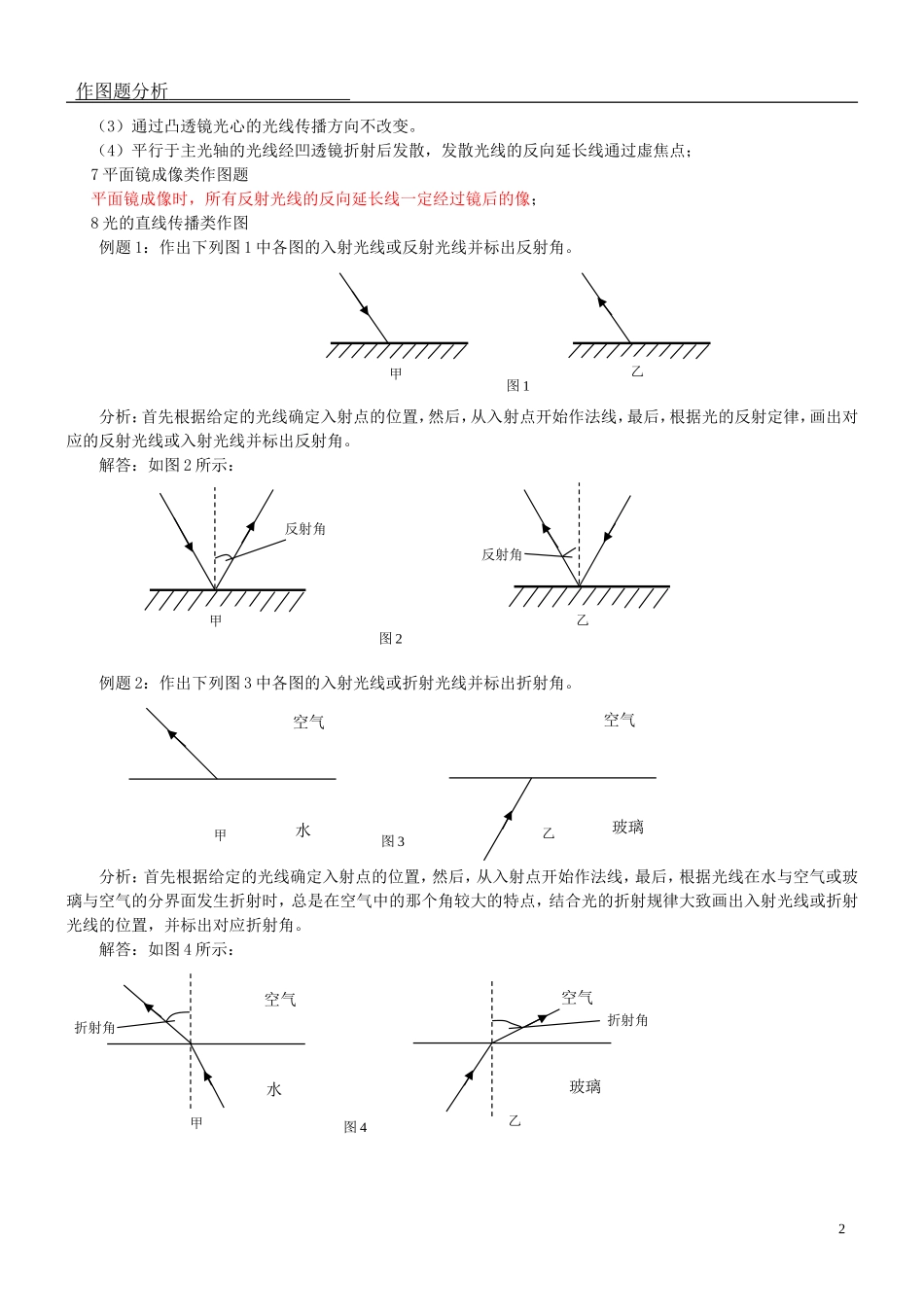

作图题分析物理作图题专题作图题一般指根据题目的要求，完成相应的作图。作图能力是物理学的基础能力之一，各省市每年中考中均有考察，作图题考查以下内容.一、常见作图题的类型:考查类型考查内容解题指导光学作图(1)根据要求作出入射或反射光线(2)根据平面镜成像特点作出物体的像或平面镜的位置(3)根据给定的入射光线和出射光线，在虚框内填适当光具(1)注意“箭头”方向(2)平面镜成像一定要画成“虚线”(3)根据入射光线与出射光线在光具同侧判定面镜或透镜；根据出射光线变得会侧、异聚或发散判定凸透镜或凹透镜力学作图(1)画重力、浮力或;二力平稳时物体受力的示意图(2)画力臂(3)组装滑轮组(1)注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”学,规范的作图；(2)三部曲：①描出支点；②用虚线描画力的作用线；③从支点向力的作用线作垂线(3)关键：①动滑轮承担的重物的绳子股段数；②绳子起点和；③绳子自由端方向电学作图(1)根据实物图画出电路图(2)根据电路图连接实物图(3)设计电路图(4)家庭简单电路模拟安装图(1)串联简单，并联抓住“分支点”(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）(3)首先判断用电器串并联，在根据要求把开关装到合适位置(4)类题主要考查"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.磁学作图(1)判断通电螺线管电流方向；(2)判断通电螺线管磁极(3)画出通电螺线管中线圈绕法．抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向二、作图方法及例题解析(一)光学作图方法点拨：1、要借助直尺、圆规、量角器等工具作图；2、实际光线画实线，实际光线的反向延长线画虚线，特别是虚像一定要用虚线画；3、光线要带箭头，光线与光线之间要连接好，不要断开；4、作光的反射或折射光路图时，应先在入射点作出法线(法线用虚线画)，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线；例题15、当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；对于透镜的作图要记住几条特殊光线：例题26透镜作图题例3（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。1作图题分析（3）通过凸透镜光心的光线传播方向不改变。（4）平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；7平面镜成像类作图题平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；8光的直线传播类作图例题1：作出下列图1中各图的入射光线或反射光线并标出反射角。分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光的反射定律，画出对应的反射光线或入射光线并标出反射角。解答：如图2所示：例题2：作出下列图3中各图的入射光线或折射光线并标出折射角。分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光线在水与空气或玻璃与空气的分界面发生折射时，总是在空气中的那个角较大的特点，结合光的折射规律大致画出入射光线或折射光线的位置，并标出对应折射角。解答：如图4所示：2甲甲乙图1反射角反射角图2甲乙空气空气水玻璃图3甲乙空气空气水玻璃折射角折射角图4甲乙作图题分析例题3：完成下列图7中各透镜的光路分析：关于透镜的作图，一定要牢记下面几条特殊的光线，即：（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。（3）通过凸透镜或凹透镜光心的光线传播方向不改变。（4）平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；另外，不管是光的反射还是光的折射，光路都是可逆的。解答：如图8所示：平面镜成像作图基础例题4：根据平面镜成像特点画出图5中镜前物体的像。分析：物体经平面镜成的像是虚像，且像与物体关于镜面对称，因此，平面镜成像作图通常用“对称法”，即画出物体关于镜面的对称图形（用虚线），并标上...
