中考物理一轮复习 基础考点一遍过 第十六章 电磁转换 命题点2 电流的磁场 安培定则课件VIP专享VIP免费

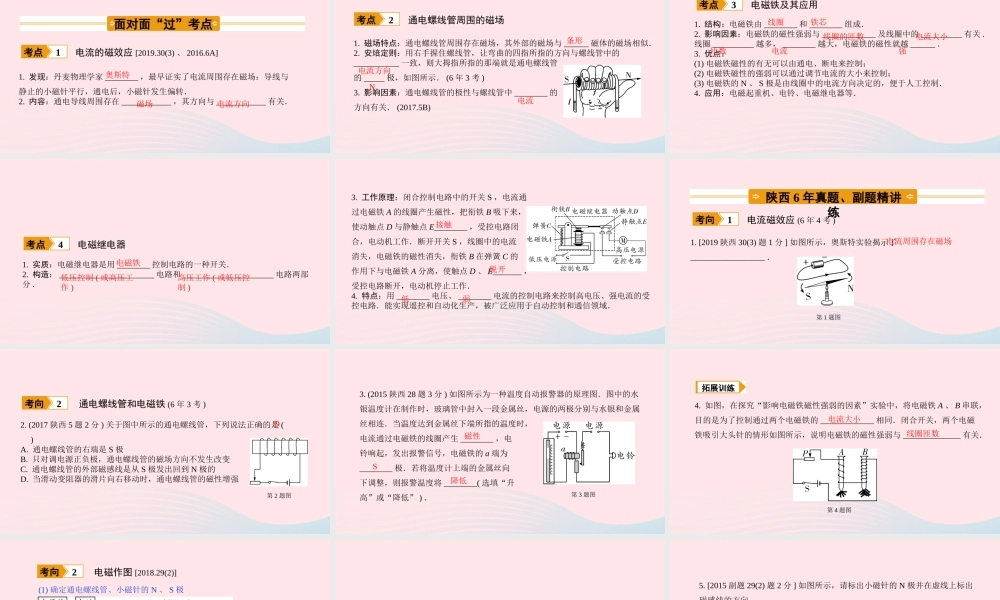

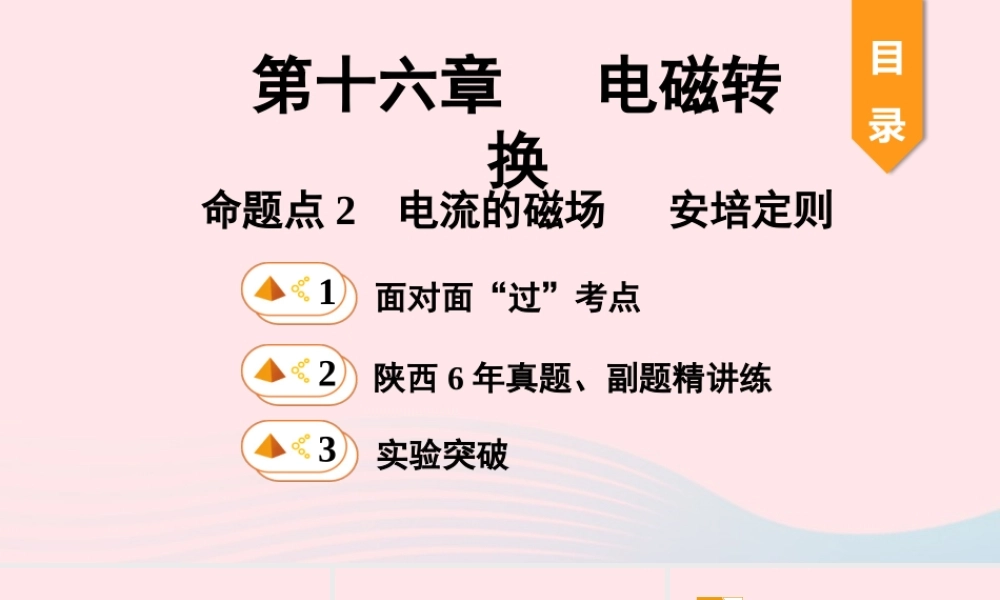

目录面对面“过”考点1陕西 6 年真题、副题精讲练2实验突破3第十六章 电磁转换命题点 2 电流的磁场 安培定则电流的磁效应 [2019.30(3) 、 2016.6A]考点1面对面“过”考点1. 发现：丹麦物理学家 ________ ，最早证实了电流周围存在磁场：导线与静止的小磁针平行，通电后，小磁针发生偏转．2. 内容：通电导线周围存在 ____________ ，其方向与 ____________ 有关．奥斯特磁场电流方向通电螺线管周围的磁场考点21. 磁场特点：通电螺线管周围存在磁场，其外部的磁场与 ______ 磁体的磁场相似．2. 安培定则：用右手握住螺线管，让弯曲的四指所指的方向与螺线管中的___________ 一致，则大拇指所指的那端就是通电螺线管的 _____ 极，如图所示． (6 年 3 考 )3. 影响因素：通电螺线管的极性与螺线管中 ________ 的方向有关． (2017.5B)条形电流方向N电流电磁铁及其应用考点31. 结构：电磁铁由 ________ 和 ________ 组成．2. 影响因素：电磁铁的磁性强弱与 _____________ 及线圈中的 __________ 有关 .线圈 __________ 越多， ________ 越大，电磁铁的磁性就越 ______ ．3. 优点：(1) 电磁铁磁性的有无可以由通电、断电来控制；(2) 电磁铁磁性的强弱可以通过调节电流的大小来控制；(3) 电磁铁的 N 、 S 极是由线圈中的电流方向决定的，便于人工控制．4. 应用：电磁起重机、电铃、电磁继电器等．线圈铁芯线圈的匝数电流大小匝数电流强电磁继电器考点41. 实质：电磁继电器是用 ________ 控制电路的一种开关．2. 构造： _______________________ 电路和 ______________________ 电路两部分 .电磁铁低压控制 ( 或高压工作 )高压工作 ( 或低压控制 )3. 工作原理：闭合控制电路中的开关 S ，电流通过电磁铁 A 的线圈产生磁性，把衔铁 B 吸下来，使动触点 D 与静触点 E________ ，受控电路闭合，电动机工作．断开开关 S ，线圈中的电流消失，电磁铁的磁性消失，衔铁 B 在弹簧 C 的作用下与电磁铁 A 分离，使触点 D 、 E_______ ，受控电路断开，电动机停止工作．4. 特点：用 ________ 电压、 ________ 电流的控制电路来控制高电压、强电流的受控电路．能实现遥控和自动化生产，被广泛应用于自动控制和通信领域．接触脱开低弱陕西 6 年真题、副题精讲练电流磁效应 (6 年 4 考 )考向1第 1 题图1. [2019 陕西 30(3) 题 1 分 ] 如图所示，...
