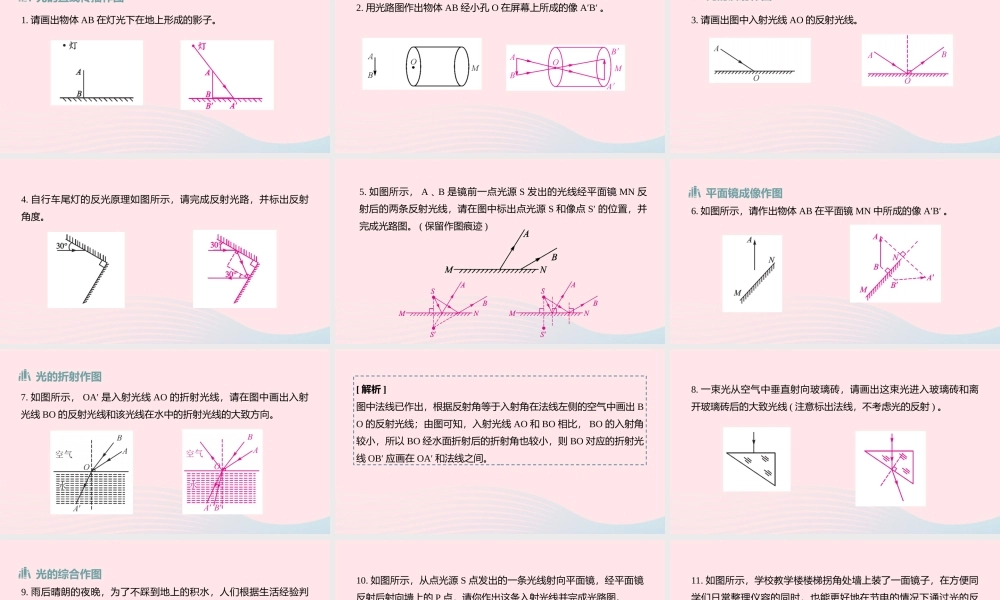

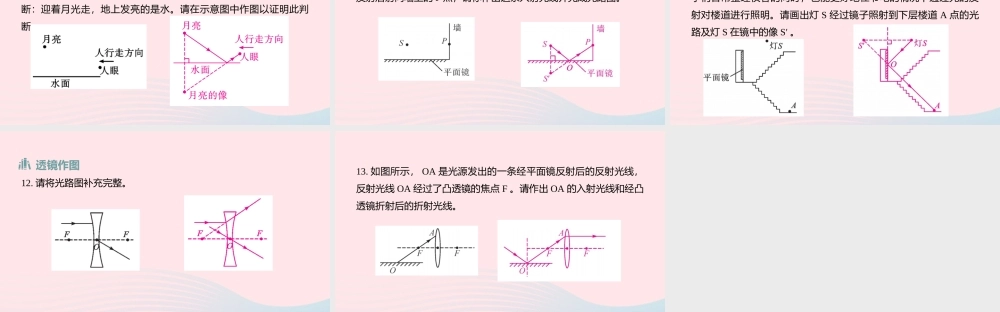

类型 2 光学作图1. 请画出物体 AB 在灯光下在地上形成的影子。光的直线传播作图2. 用光路图作出物体 AB 经小孔 O 在屏幕上所成的像 A′B′ 。3. 请画出图中入射光线 AO 的反射光线。光的反射作图4. 自行车尾灯的反光原理如图所示，请完成反射光路，并标出反射角度。5. 如图所示， A ､ B 是镜前一点光源 S 发出的光线经平面镜 MN 反射后的两条反射光线，请在图中标出点光源 S 和像点 S′ 的位置，并完成光路图。 ( 保留作图痕迹 )6. 如图所示，请作出物体 AB 在平面镜 MN 中所成的像 A′B′ 。平面镜成像作图7. 如图所示， OA′ 是入射光线 AO 的折射光线，请在图中画出入射光线 BO 的反射光线和该光线在水中的折射光线的大致方向。光的折射作图[ 解析 ]图中法线已作出，根据反射角等于入射角在法线左侧的空气中画出 BO 的反射光线；由图可知，入射光线 AO 和 BO 相比， BO 的入射角较小，所以 BO 经水面折射后的折射角也较小，则 BO 对应的折射光线 OB′ 应画在 OA′ 和法线之间。8. 一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线 ( 注意标出法线，不考虑光的反射 ) 。9. 雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。光的综合作图10. 如图所示，从点光源 S 点发出的一条光线射向平面镜，经平面镜反射后射向墙上的 P 点，请你作出这条入射光线并完成光路图。11. 如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯 S 经过镜子照射到下层楼道 A 点的光路及灯 S 在镜中的像 S′ 。12. 请将光路图补充完整。透镜作图13. 如图所示， OA 是光源发出的一条经平面镜反射后的反射光线，反射光线 OA 经过了凸透镜的焦点 F 。请作出 OA 的入射光线和经凸透镜折射后的折射光线。
