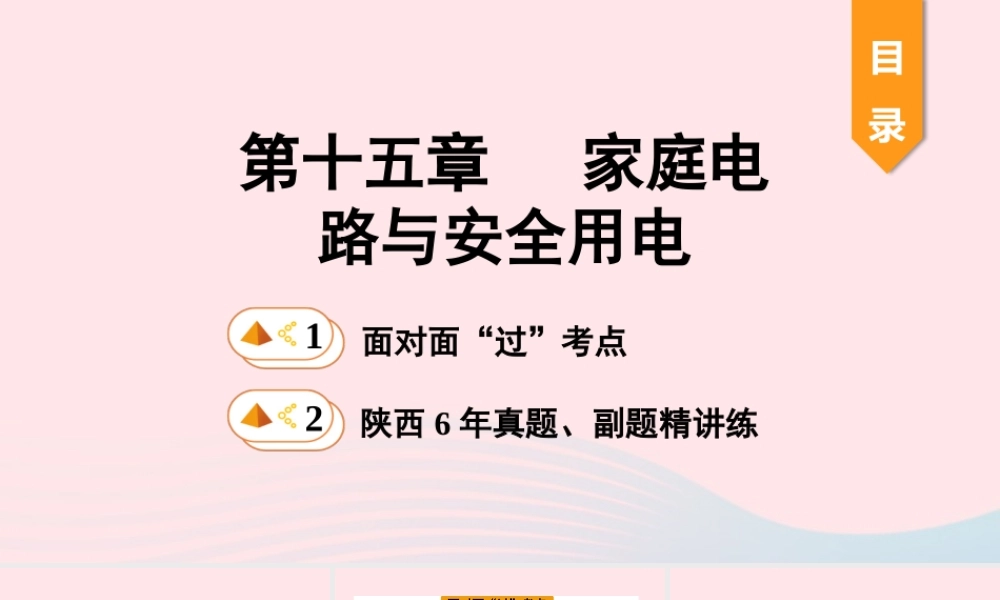

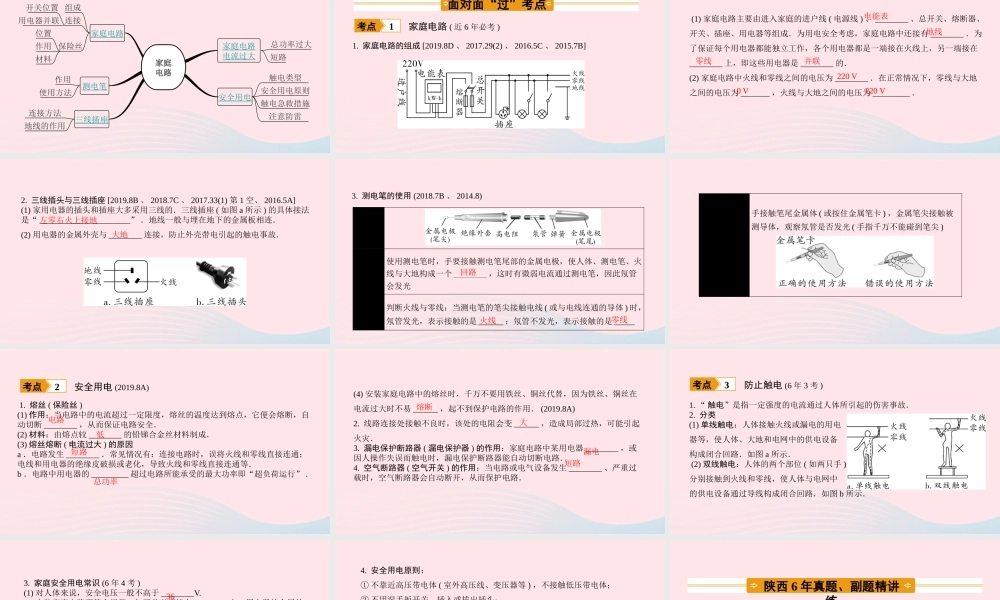

目录面对面“过”考点1陕西 6 年真题、副题精讲练2第十五章 家庭电路与安全用电家庭电路家庭电路电流过大安全用电家庭电路总功率过大短路组成连接保险丝位置作用材料测电笔作用使用方法三线插座连接方法地线的作用安全用电原则触电急救措施注意防雷触电类型开关位置用电器并联家庭电路 ( 近 6 年必考 )考点1面对面“过”考点1. 家庭电路的组成 [2019.8D 、 2017.29(2) 、 2016.5C 、 2015.7B] (1) 家庭电路主要由进入家庭的进户线 ( 电源线 ) 、 ________ 、总开关、熔断器、开关、插座、用电器等组成．为用电安全考虑，家庭电路中还接有 ________ ．为了保证每个用电器都能独立工作，各个用电器都是一端接在火线上，另一端接在________ 上，即这些用电器是 ________ 的．(2) 家庭电路中火线和零线之间的电压为 ________ ．在正常情况下，零线与大地之间的电压为 _______ ，火线与大地之间的电压为 _________ ．电能表地线零线并联220 V0 V220 V2. 三线插头与三线插座 [2019.8B 、 2018.7C 、 2017.33(1) 第 1 空、 2016.5A](1) 家用电器的插头和插座大多采用三线的．三线插座 ( 如图 a 所示 ) 的具体接法是“ ______________________” ．地线一般与埋在地下的金属板相连．(2) 用电器的金属外壳与 ________ 连接，防止外壳带电引起的触电事故．左零右火上接地大地结构图 原理使用测电笔时，手要接触测电笔尾部的金属电极，使人体、测电笔、火线与大地构成一个 ________ ，这时有微弱电流通过测电笔，因此氖管会发光作用判断火线与零线：当测电笔的笔尖接触电线 ( 或与电线连通的导体 ) 时，氖管发光，表示接触的是 ______ ；氖管不发光，表示接触的是 _____回路火线零线3. 测电笔的使用 (2018.7B 、 2014.8)使用方法及注意事项手接触笔尾金属体 ( 或按住金属笔卡 ) ，金属笔尖接触被测导体，观察氖管是否发光 ( 手指千万不能碰到笔尖 )安全用电 (2019.8A)考点2 1. 熔丝 ( 保险丝 )(1) 作用：当电路中的电流超过一定限度，熔丝的温度达到熔点，它便会熔断，自动切断 ________ ，从而保证电路安全．(2) 材料：由熔点较 ________ 的铅锑合金丝材料制成．(3) 熔丝熔断 ( 电流过大 ) 的原因a ．电路发生 ________ ．常见情况有：连接电路时，误将火线和零线直接连通；电线和用电器的绝缘皮破损或老化，导致火线和零线直接连通等．b ．电路中...
