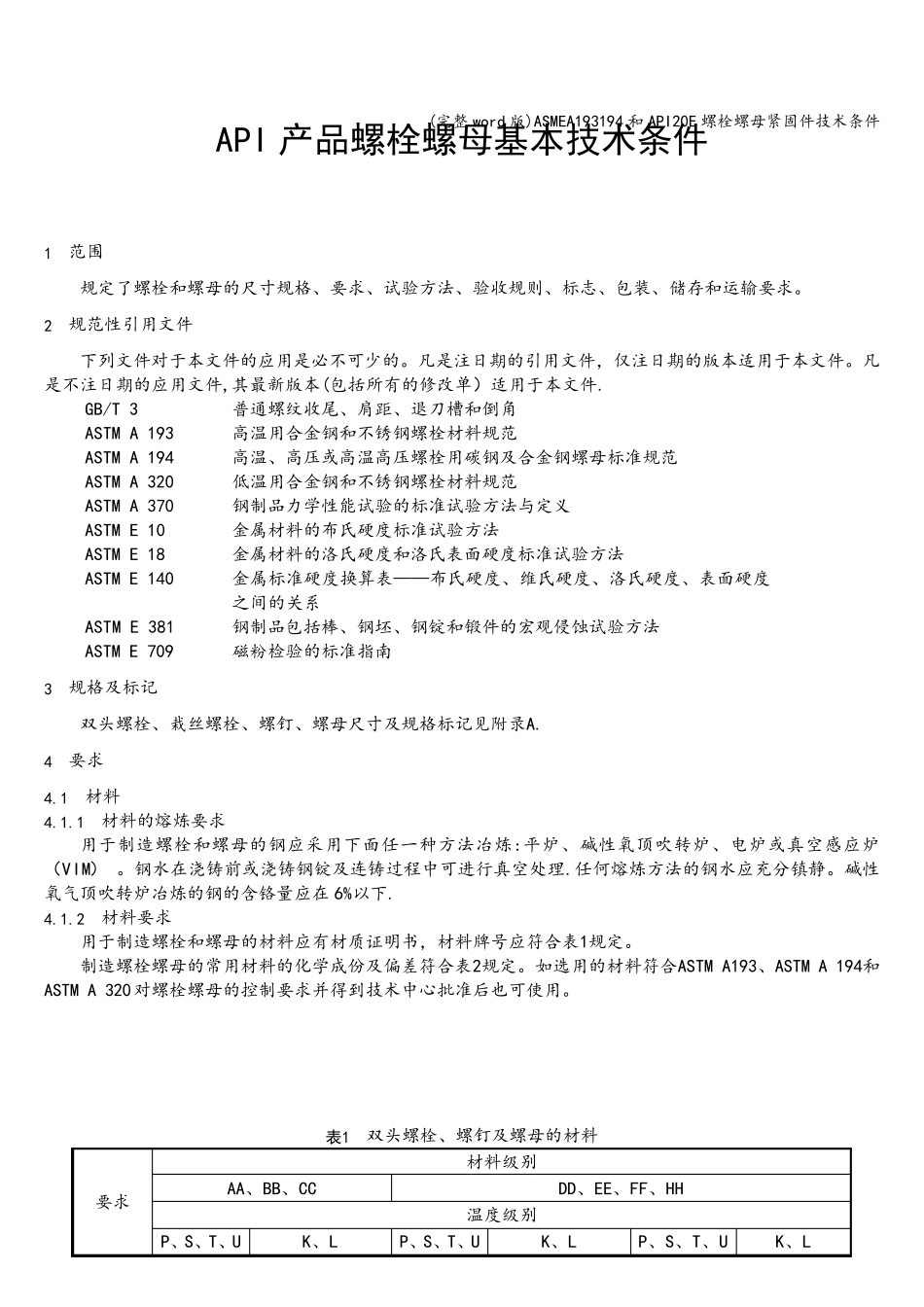

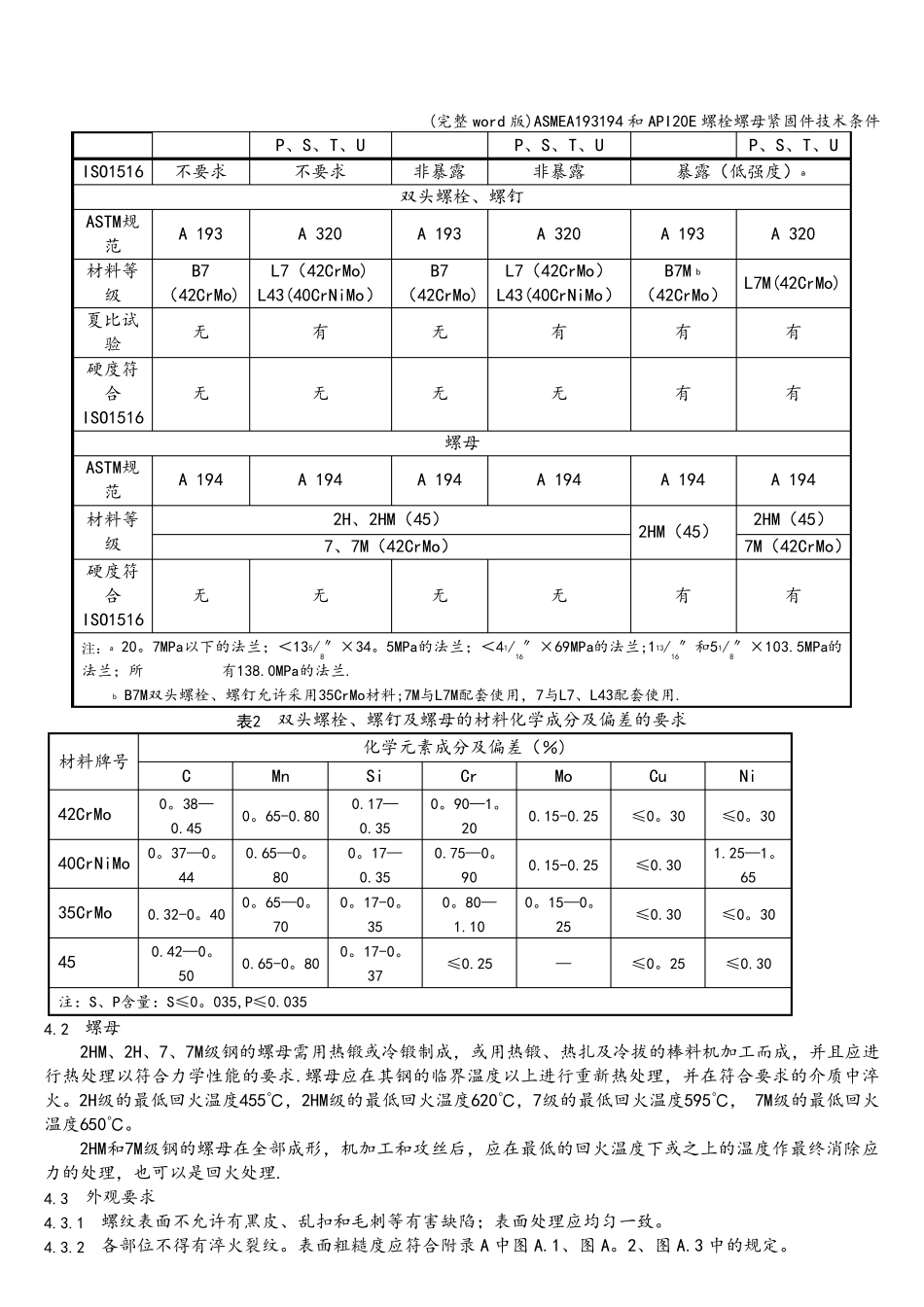

(完整word 版)ASMEA193194 和API20E 螺栓螺母紧固件技术条件 API 产品螺栓螺母基本技术条件 1 范围 规定了螺栓和螺母的尺寸规格、要求、试验方法、验收规则、标志、包装、储存和运输要求。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的应用文件,其最新版本(包括所有的修改单）适用于本文件. GB/T 3 普通螺纹收尾、肩距、退刀槽和倒角 ASTM A 193 高温用合金钢和不锈钢螺栓材料规范 ASTM A 194 高温、高压或高温高压螺栓用碳钢及合金钢螺母标准规范 ASTM A 320 低温用合金钢和不锈钢螺栓材料规范 ASTM A 370 钢制品力学性能试验的标准试验方法与定义 ASTM E 10 金属材料的布氏硬度标准试验方法 ASTM E 18 金属材料的洛氏硬度和洛氏表面硬度标准试验方法 ASTM E 140 金属标准硬度换算表——布氏硬度、维氏硬度、洛氏硬度、表面硬度之间的关系 ASTM E 381 钢制品包括棒、钢坯、钢锭和锻件的宏观侵蚀试验方法 ASTM E 709 磁粉检验的标准指南 3 规格及标记 双头螺栓、栽丝螺栓、螺钉、螺母尺寸及规格标记见附录A. 4 要求 4.1 材料 4.1.1 材料的熔炼要求 用于制造螺栓和螺母的钢应采用下面任一种方法冶炼:平炉、碱性氧顶吹转炉、电炉或真空感应炉（VIM） 。钢水在浇铸前或浇铸钢锭及连铸过程中可进行真空处理.任何熔炼方法的钢水应充分镇静。碱性氧气顶吹转炉冶炼的钢的含铬量应在6%以下. 4.1.2 材料要求 用于制造螺栓和螺母的材料应有材质证明书，材料牌号应符合表1规定。 制造螺栓螺母的常用材料的化学成份及偏差符合表2规定。如选用的材料符合ASTM A193、ASTM A 194和ASTM A 320对螺栓螺母的控制要求并得到技术中心批准后也可使用。 表1 双头螺栓、螺钉及螺母的材料 要求 材料级别 AA、BB、CC DD、EE、FF、HH 温度级别 P、S、T、U K、L P、S、T、U K、L P、S、T、U K、L (完整word 版)ASMEA193194 和API20E 螺栓螺母紧固件技术条件 P、S、T、U P、S、T、U P、S、T、U ISO1516 不要求 不要求 非暴露 非暴露 暴露（低强度）a 双头螺栓、螺钉 ASTM规范 A 193 A 320 A 193 A 320 A 193 A 320 材料等级 B7（42CrMo) L7（42CrMo) L43(40CrNiMo） B7（42CrMo) L7（42CrMo） L43(40CrNiMo） B7M b （42CrMo） L7M(42CrMo) 夏比试验 无 有 无 ...
