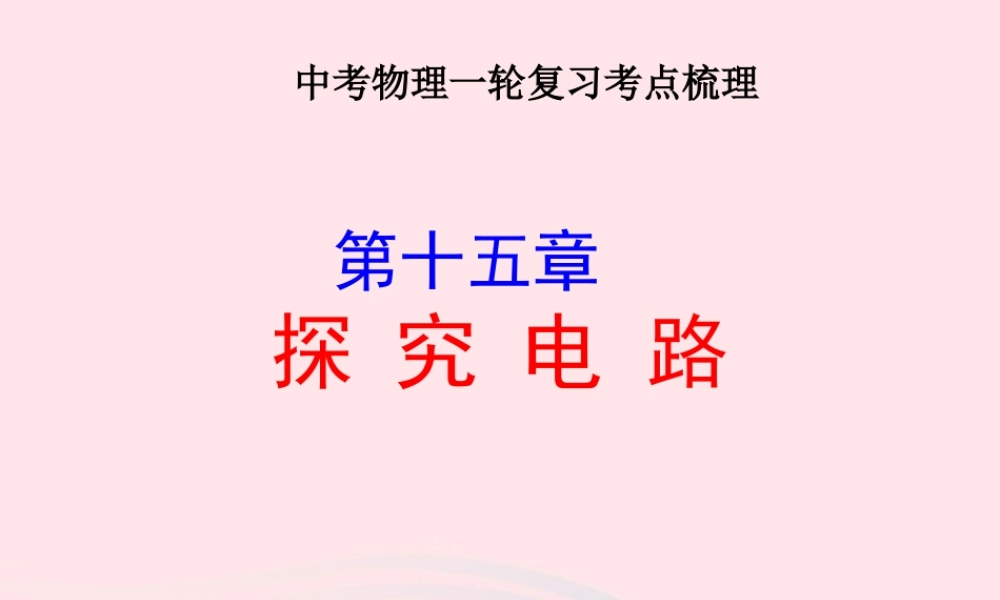

中考物理一轮复习 第十五章 探究电路考点梳理课件 沪科版 课件VIP专享VIP免费

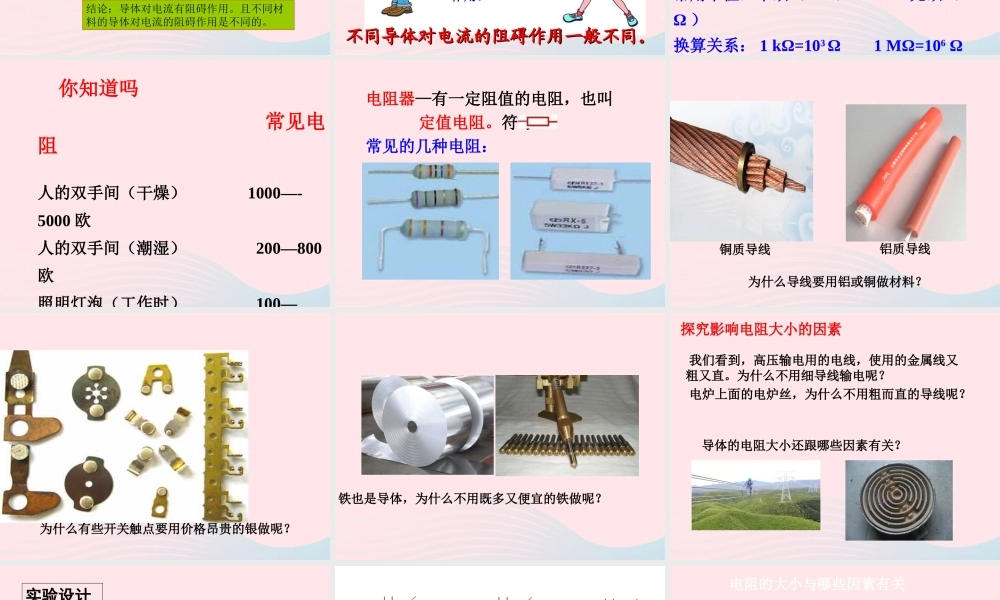

第十五章 探 究 电 路中考物理一轮复习考点梳理【思维导图构建】电阻和变阻器电阻 影响电阻大小的因素变阻器大街上车太多就会发生堵塞 - +那么电流在导线中会不会受到阻碍呢？把不同的导体连入电路中，观察灯泡的发光情况。 灯泡亮度不同通过的电流不同结论：导体对电流有阻碍作用。且不同材料的导体对电流的阻碍作用是不同的。 为什么电压相同时，选用不同的导体，电路中的电流不同呢？不同导体对电流的阻碍作用一般不同。不同导体对电流的阻碍作用一般不同。可见，导体在导电的同时还存在着对电流的阻碍作用。 导体对电流有阻碍作用，在物理学中用电阻来表示导体对电流阻碍作用的大小 。导体的电阻越大，表示导体对电流阻碍作用越大。不同的导体，电阻一般不相同，电阻是导体本身的一种性质。 电阻通常用字母 R 表示，单位是欧姆，简称欧，符号是 Ω 。常用单位：千欧（ kΩ ） 兆欧（ MΩ ）换算关系： 1 kΩ=103 Ω 1 MΩ=106 Ω 电阻你知道吗 常见电阻人的双手间（干燥） 1000—-5000 欧人的双手间（潮湿） 200—800欧照明灯泡（工作时） 100—2000 欧实验用小灯泡 5—50 欧实验用导线（每根） 0.01—0.10 欧电阻器—有一定阻值的电阻，也叫 定值电阻。符号：常见的几种电阻：为什么导线要用铝或铜做材料？铝质导线铜质导线为什么有些开关触点要用价格昂贵的银做呢？铁也是导体，为什么不用既多又便宜的铁做呢？ 我们看到，高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？ 电炉上面的电炉丝，为什么不用粗而直的导线呢？导体的电阻大小还跟哪些因素有关？探究影响电阻大小的因素探究影响电阻大小的因素实验设计示数越大，电阻越小 通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。 通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。既可比较灯的亮暗，也可比较电流的大小电阻的大小与哪些因素有关提出问题：决定电阻大小的因素有哪些？猜想：电阻可能跟导体的材料有关；还可能与导体的横截面积、长短有关；也许与温度有关。控制变量法 : 一个物理量可能与多个因素有关，我们必须一个一个因素来研究。研究时，只让其中一个因素改变，其余因素要保持不变。思考：一个物理量可能与多个因素有关时，如何展开研究？研究实验方法你会选择哪两根导体做实验？( 一）、探究导体电阻与材料的关系。 导体 灯的亮度电流表示数电阻大小甲 ( 锰铜...
