七年级数学上册 4.2.2 由视图到立体图形课件 (新版)华东师大版 课件VIP免费

七年级数学上册 4.2.2 由视图到立体图形课件 (新版)华东师大版 课件七年级数学上册 4.2.2 由视图到立体图形课件 (新版)华东师大版 课件七年级数学上册 4.2.2 由视图到立体图形课件 (新版)华东师大版 课件七年级数学上册 4.2.2 由视图到立体图形课件 (新版)华东师大版 课件

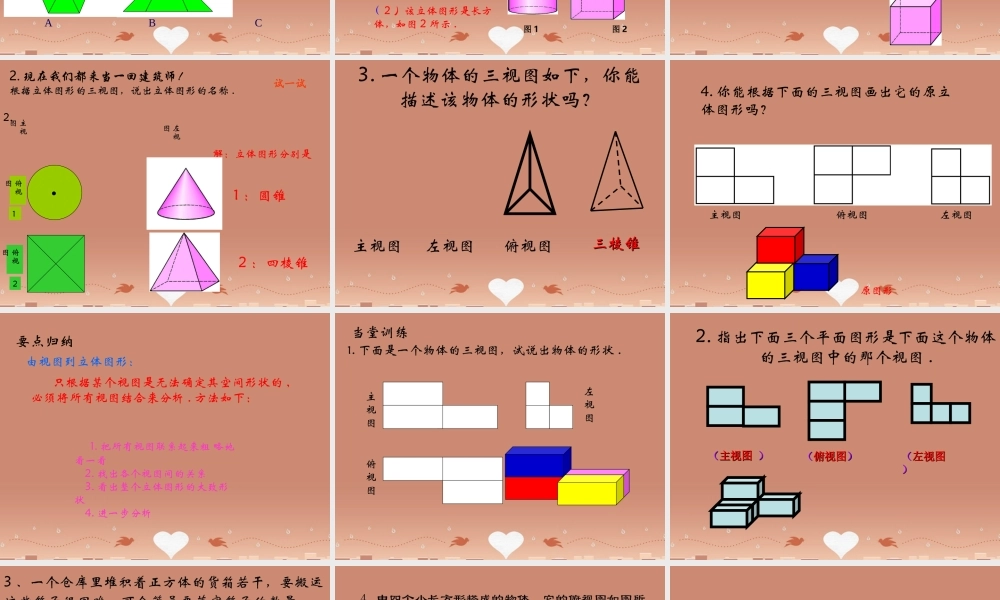

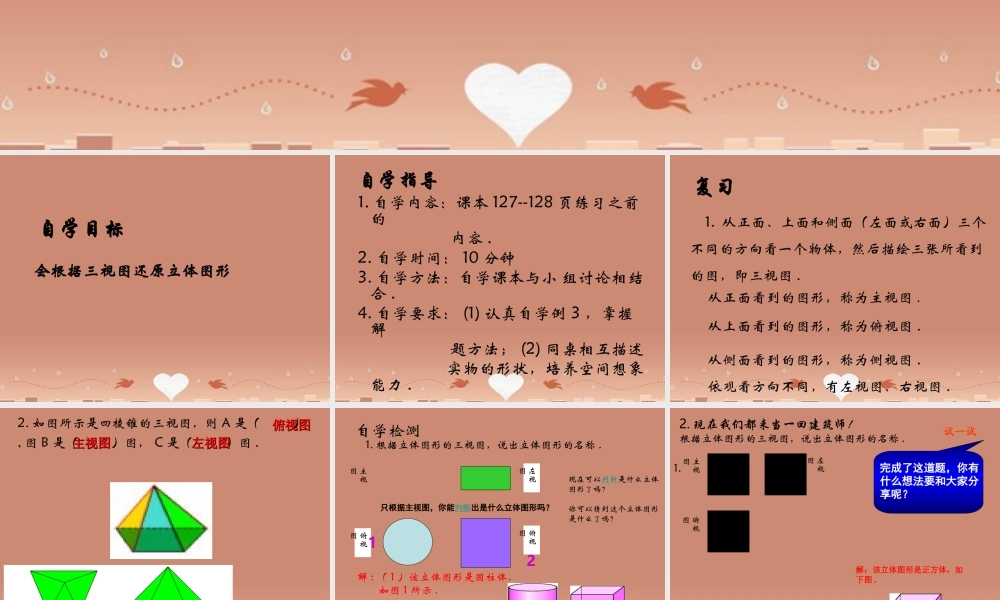

由视图到立体图形 自学目标 会根据三视图还原立体图形1. 自学内容:课本 127--128 页练习之前的 内容 .2. 自学时间: 10 分钟3. 自学方法:自学课本与小 组讨论相结合 .4. 自学要求: (1) 认真自学例 3 ,掌握解 题方法; (2) 同桌相互描述 实物的形状,培养空间想象能力 .自学指导 1. 从正面、上面和侧面(左面或右面)三个不同的方向看一个物体,然后描绘三张所看到的图,即三视图 .从正面看到的图形,称为主视图 .从上面看到的图形,称为俯视图 .从侧面看到的图形,称为侧视图 .依观看方向不同,有左视图、右视图 .复习2. 如图所示是四棱锥的三视图,则 A 是( ), 图 B 是( )图, C 是( )图 . A B C左视图左视图主视图主视图俯视图俯视图1. 根据立体图形的三视图,说出立体图形的名称 .主视图左视图只根据主视图,你能判断出是什么立体图形吗?俯视图现在可以判断是什么立体图形了吗?你可以猜到这个立体图形是什么了吗?俯视图解 : ( 1 )该立体图形是圆柱体, 如图 1 所示 .图 1图 212( 2 )该立体图形是长方 体,如图 2 所示 .自学检测2. 现在我们都来当一回建筑师!根据立体图形的三视图,说出立体图形的名称 .试一试完成了这道题,你有什么想法要和大家分享呢?主视图左视图俯视图1.解:该立体图形是正方体,如下图 .2. 现在我们都来当一回建筑师!根据立体图形的三视图,说出立体图形的名称 .试一试主视图左视图2.俯视图2解:立体图形分别是俯视图1●1 :圆锥2 :四棱锥3. 一个物体的三视图如下,你能描述该物体的形状吗?主视图左视图俯视图三棱锥三棱锥主视图俯视图左视图原图形4. 你能根据下面的三视图画出它的原立体图形吗?由视图到立体图形: 只根据某个视图是无法确定其空间形状的 ,必须将所有视图结合来分析 . 方法如下: 1. 把所有视图联系起来粗 略地看一看 2. 找出各个视图间的关系 3. 看出整个立体图形的大致形状 4. 进一步分析要点归纳1. 下面是一个物体的三视图,试说出物体的形状 . 主视图左视图俯视图当堂训练2. 指出下面三个平面图形是下面这个物体的三视图中的那个视图 .((主视图主视图 ) )((俯视图俯视图))((左视图左视图 ))3 、一个仓库里堆积着正方体的货箱若干,要搬运这些箱子很困难,可仓管员要落实箱子的数量,就想出 一个办法:将这堆货物的三视图画出来。你能根据三视图帮他清点一下箱子...
