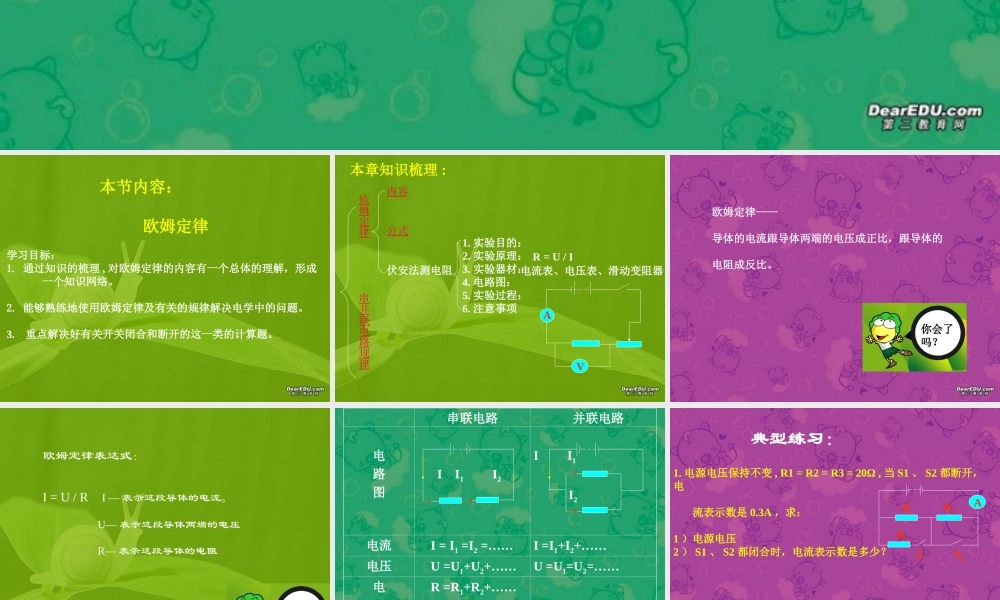

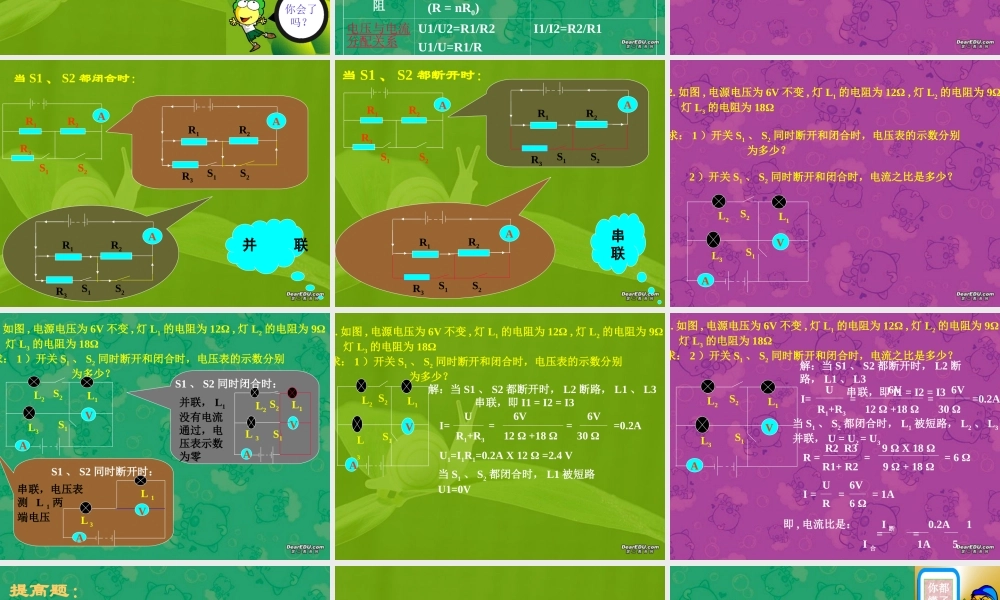

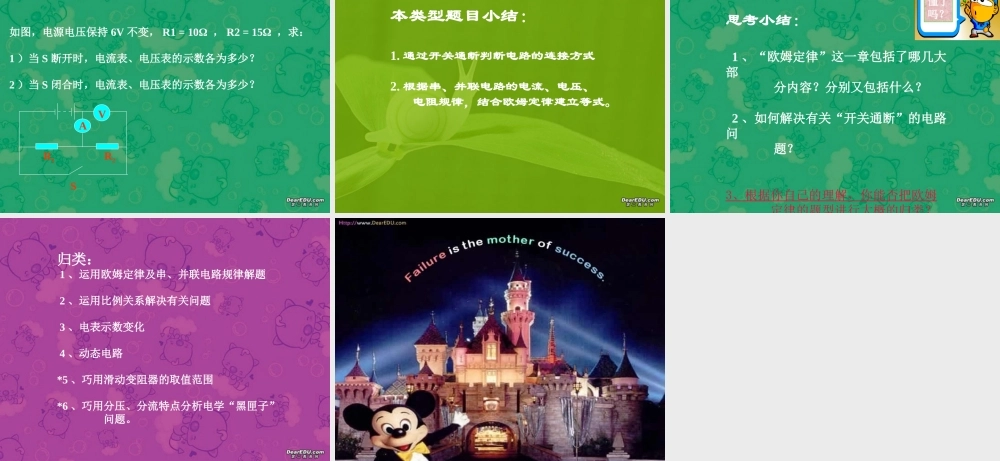

本节内容： 欧姆定律学习目标：1. 通过知识的梳理 , 对欧姆定律的内容有一个总体的理解，形成 一个知识网络。2. 能够熟练地使用欧姆定律及有关的规律解决电学中的问题。3. 重点解决好有关开关闭合和断开的这一类的计算题。欧姆定律串并联电路规律内容公式伏安法测电阻本章知识梳理 :1. 实验目的：2. 实验原理：3. 实验器材：4. 电路图：5. 实验过程：6. 注意事项R = U / I电流表、电压表、滑动变阻器AV欧姆定律——导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。你会了吗？欧姆定律表达式：I = U / R I — 表示这段导体的电流。 U— 表示这段导体两端的电压 R— 表示这段导体的电阻你会了吗？串联电路 并联电路电路图 I I1 I2I I1 I2电流 I = I1 =I2 =……I =I1+I2+……电压 U =U1+U2+……U =U1=U2=……电阻 R =R1+R2+…… (R = nR0)电压与电流分配关系U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1 典型练习：1. 电源电压保持不变 , R1 = R2 = R3 = 20Ω , 当 S1 、 S2 都断开，电 流表示数是 0.3A ，求：1 ）电源电压2 ） S1 、 S2 都闭合时，电流表示数是多少？ AR1R2R3S1S2AR1R2R3S1S2S2R3S1AR1R2当 S1 、 S2 都闭合时：S2R3S1AR1R2 并 联当 S1 、 S2 都断开时：AR1R2R3S1S2S2R3S1R2AR1S2R3S1AR1R2串联2. 如图 , 电源电压为 6V 不变 , 灯 L1 的电阻为 12Ω , 灯 L2 的电阻为 9Ω ， 灯 L3 的电阻为 18Ω 求： 1 ）开关 S1 、 S2 同时断开和闭合时，电压表的示数分别 为多少？ 2 ）开关 S1 、 S2 同时断开和闭合时，电流之比是多少？AVL1L2L3S1S22. 如图 , 电源电压为 6V 不变 , 灯 L1 的电阻为 12Ω , 灯 L2 的电阻为 9Ω ， 灯 L3 的电阻为 18Ω 求： 1 ）开关 S1 、 S2 同时断开和闭合时，电压表的示数分别 为多少？AVL1L2L3S1S2S1 、 S2 同时断开时：L1VAL 1L 3V串联，电压表测 L 1 两端电压AL2 S1S2L 3S1 、 S2 同时闭合时：并联， L1没有电流通过，电压表示数为零2. 如图 , 电源电压为 6V 不变 , 灯 L1 的电阻为 12Ω , 灯 L2 的电阻为 9Ω ， 灯 L3 的电阻为 18Ω 求： 1 ）开关 S1 、 S2 同时断开和闭合时，电压表的示数分别 为多少？AVL1L2L3S1S2解：当 S1 、 S2 都断开时， L2 断路， L1 、 L3 串联，即 I1 = I2 = I3...
