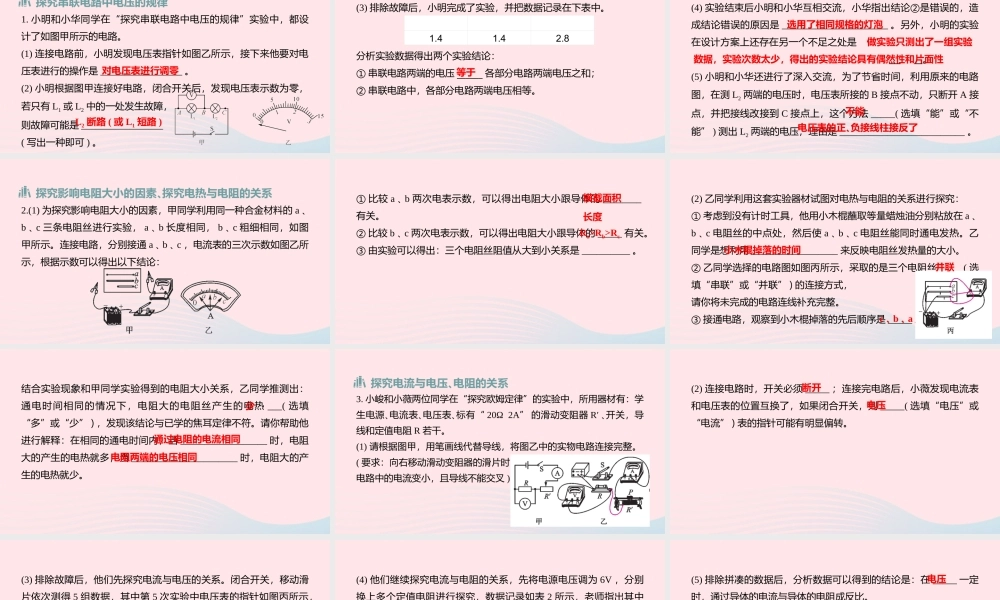

类型 3 电和磁学1. 小明和小华同学在“探究串联电路中电压的规律”实验中，都设计了如图甲所示的电路。(1) 连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 _________________ 。(2) 小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有 L1 或 L2 中的一处发生故障，则故障可能是 _________________( 写出一种即可 ) 。对电压表进行调零探究串联电路中电压的规律L2 断路 ( 或 L1 短路 )分析实验数据得出两个实验结论：① 串联电路两端的电压 ______ 各部分电路两端电压之和；② 串联电路中，各部分电路两端电压相等。(3) 排除故障后，小明完成了实验，并把数据记录在下表中。等于UAB/VUBC/VUAC/V1.41.42.8(4) 实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是 ______________________ 。另外，小明的实验在设计方案上还存在另一个不足之处是 。(5) 小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测 L2 两端的电压时，电压表所接的 B 接点不动，只断开 A 接点，并把接线改接到 C 接点上，这个方法 _____( 选填“能”或“不能” ) 测出 L2 两端的电压，理由是 __________________________ 。选用了相同规格的灯泡做实验只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性不能电压表的正､负接线柱接反了2.(1) 为探究影响电阻大小的因素，甲同学利用同一种合金材料的 a ､b ､ c 三条电阻丝进行实验， a ､ b 长度相同， b ､ c 粗细相同，如图甲所示。连接电路，分别接通 a ､ b ､ c ，电流表的三次示数如图乙所示，根据示数可以得出以下结论：探究影响电阻大小的因素､探究电热与电阻的关系① 比较 a ､ b 两次电表示数，可以得出电阻大小跟导体的 ________有关。② 比较 b ､ c 两次电表示数，可以得出电阻大小跟导体的 _____ 有关。③ 由实验可以得出：三个电阻丝阻值从大到小关系是 __________ 。横截面积长度Ra>Rb>Rc(2) 乙同学利用这套实验器材试图对电热与电阻的关系进行探究：① 考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在 a ､b ､ c 电阻丝的中点处，然后使 a ､ b ､ c 电阻丝能同时通电发热。乙同学是想利用 __________________ 来反映电阻丝发热量的大小。② 乙同学选择的电路图如图丙所示，采取的是...
