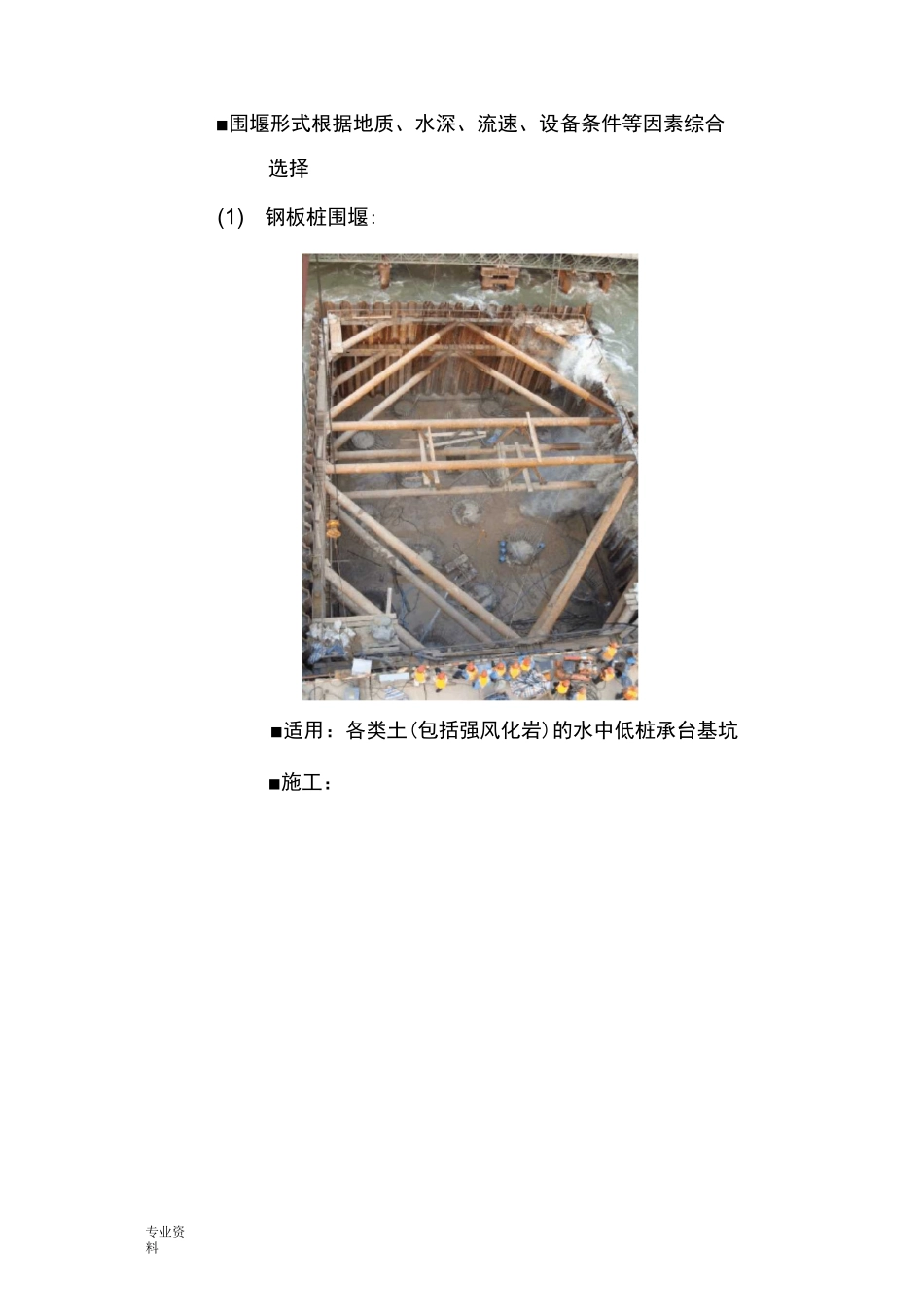

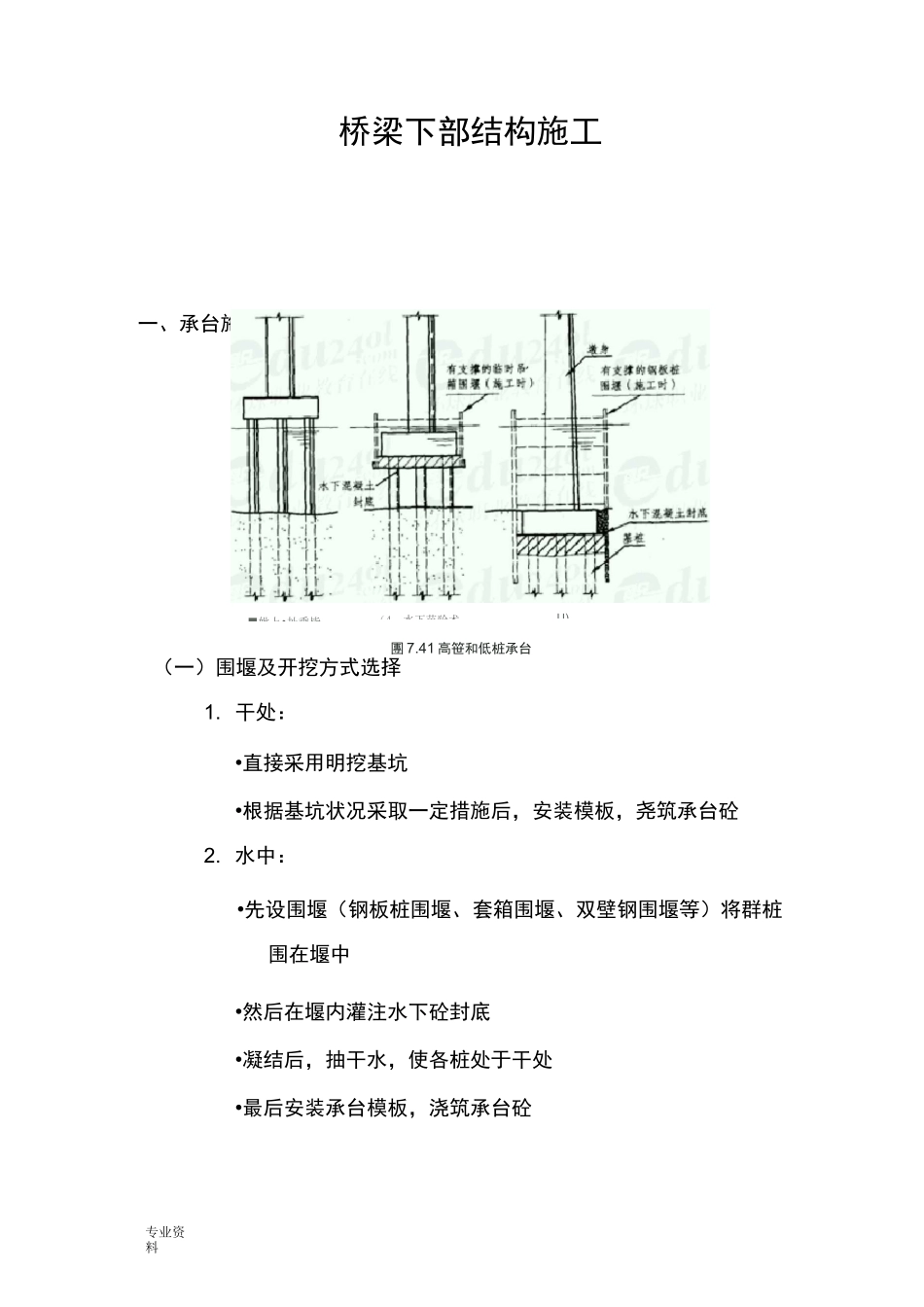

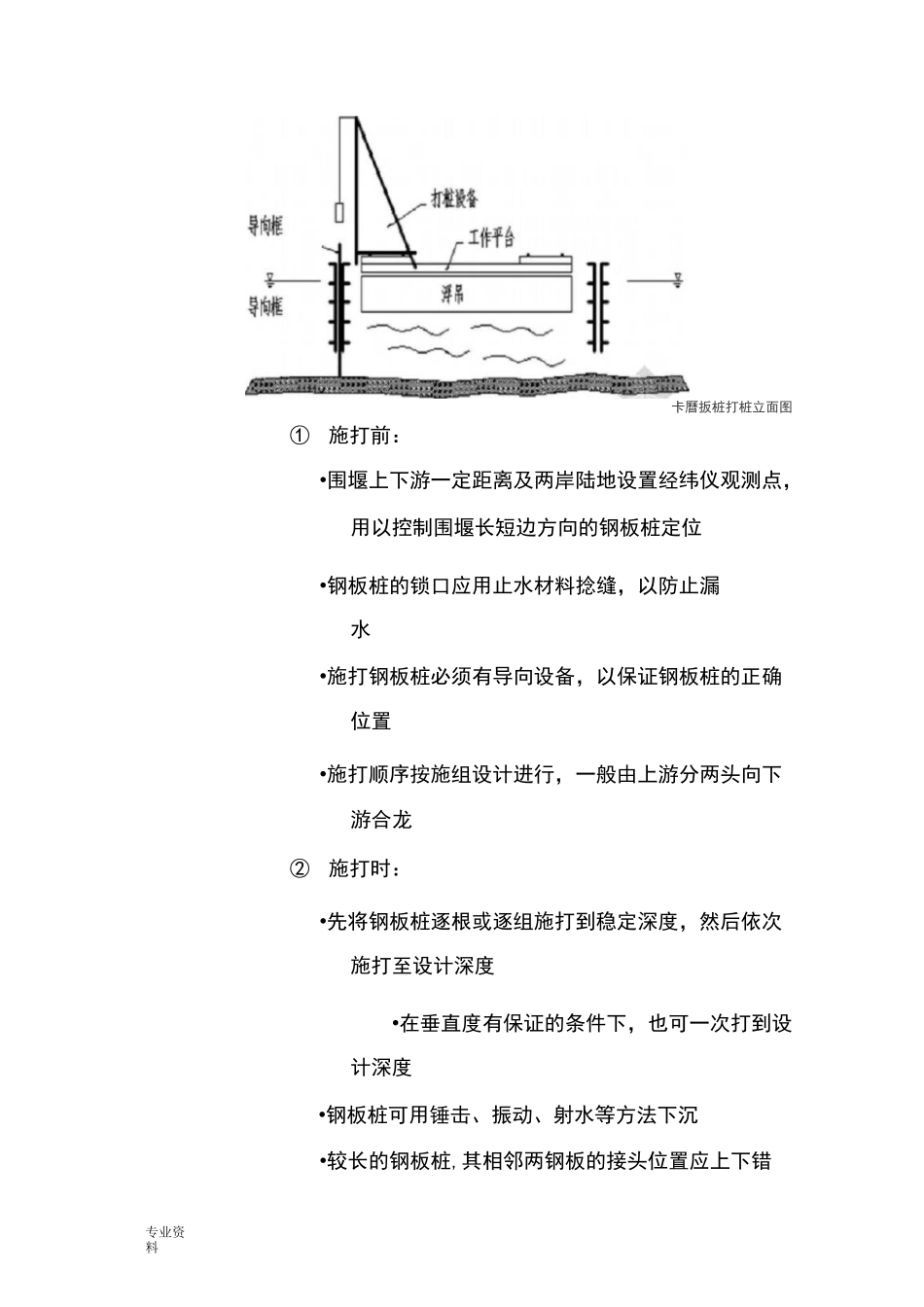

专业资料■妣上•扯乘皆（4、水下苗验术U)團 7.41 高笹和低桩承台桥梁下部结构施工一、承台施工（一）围堰及开挖方式选择1. 干处：•直接采用明挖基坑•根据基坑状况采取一定措施后，安装模板，尧筑承台砼2. 水中：•先设围堰（钢板桩围堰、套箱围堰、双壁钢围堰等）将群桩围在堰中•然后在堰内灌注水下砼封底•凝结后，抽干水，使各桩处于干处•最后安装承台模板，浇筑承台砼专业资料■围堰形式根据地质、水深、流速、设备条件等因素综合选择(1)钢板桩围堰:■适用：各类土(包括强风化岩)的水中低桩承台基坑■施工：专业资料卡曆扳桩打桩立面图①施打前：•围堰上下游一定距离及两岸陆地设置经纬仪观测点，用以控制围堰长短边方向的钢板桩定位•钢板桩的锁口应用止水材料捻缝，以防止漏水•施打钢板桩必须有导向设备，以保证钢板桩的正确位置•施打顺序按施组设计进行，一般由上游分两头向下游合龙②施打时：•先将钢板桩逐根或逐组施打到稳定深度，然后依次施打至设计深度•在垂直度有保证的条件下，也可一次打到设计深度•钢板桩可用锤击、振动、射水等方法下沉•较长的钢板桩,其相邻两钢板的接头位置应上下错专业资料开•随时检查桩位是否正确，桩身是否垂直，不符合要求时应及时纠正或拔起重打(2)套箱围堰：①有底套箱：•适用：承台底与河床距离较大•施工：承台模板安装完毕后抽水、堵漏，即可在干处灌注承台砼•支撑:根据具体施工情况，可在钢护筒上设悬吊或支撑结构作为套箱的承重系统②无底套箱：专业资料•适用：承台标高较低,承台底距离河床较近或已进入河床•支撑：以河床为支撑③ 套箱尺寸：•根据承台尺寸、安装、放样误差确定•套箱顶面标高根据施工期间出现的最高水位及浪高等因素确定•套箱底面标高根据承台底标高及封底砼厚度确定④ 基底清理：•下沉无底套箱前，按要求清理河床•若套箱设置于岩面，应整平岩面•如果岩面倾斜，宜将套箱底做成与岩面相同的倾斜度，以增加套箱稳定性并减少渗漏⑤ 封底：•采用刚性导管进行水下砼封底•封底砼厚度根据桩周摩擦阻力、浮力、套箱专业资料及砼重力等计算确定(3)双壁钢围堰：① 适用：深水基础施工② 尺寸：•平面尺寸根据基础尺寸、安装及放样误差确定•高度根据设计下沉深度和施工期间可能出现的最高水位及浪高等因素确定③ 结构设计：•双壁钢围堰应专门设计，强度、刚度、稳定性、定位系统应满足设计要求•构造根据下沉需克服的浮力、土壤摩阻力、基底抗力确定•双壁钢...
