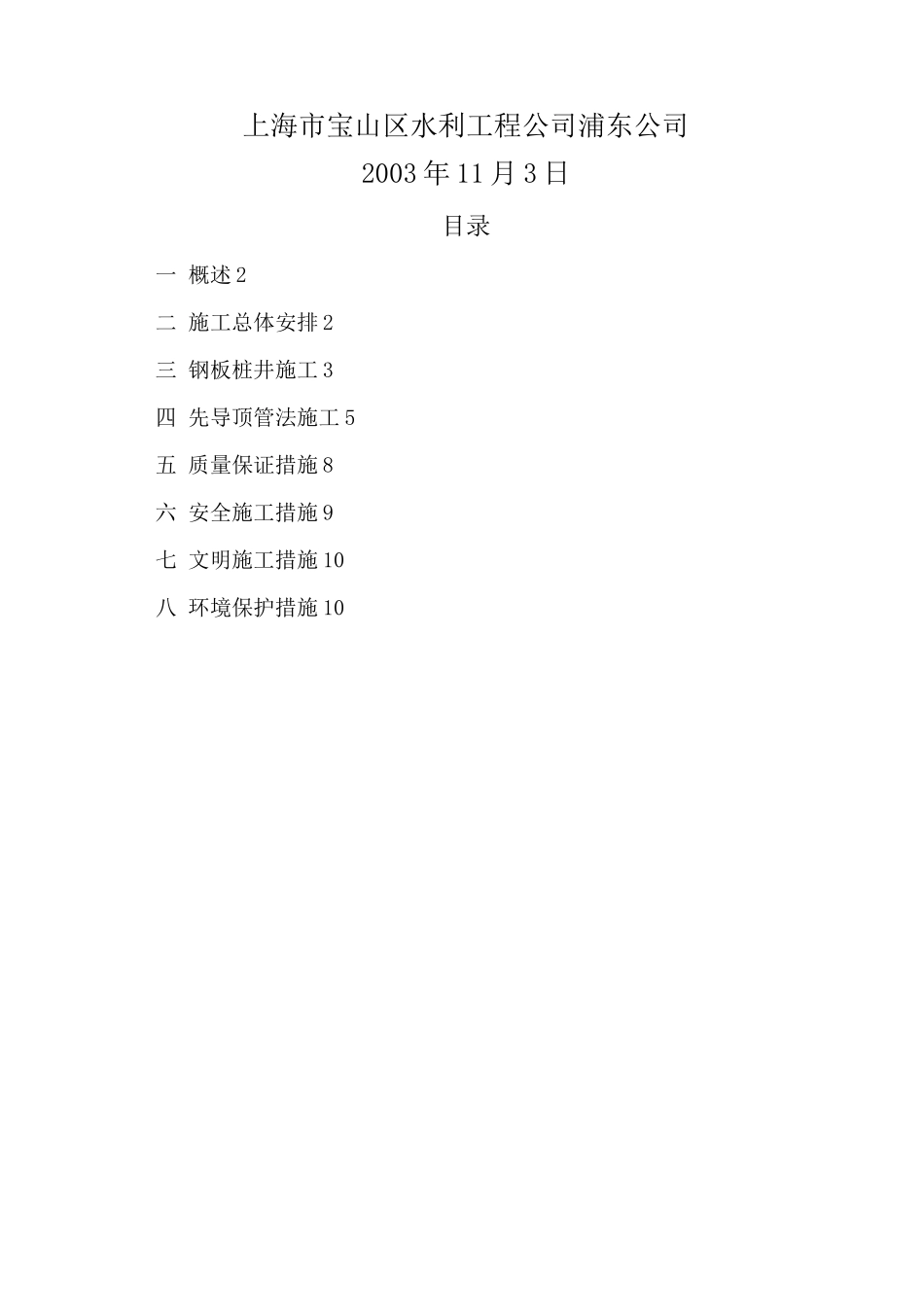

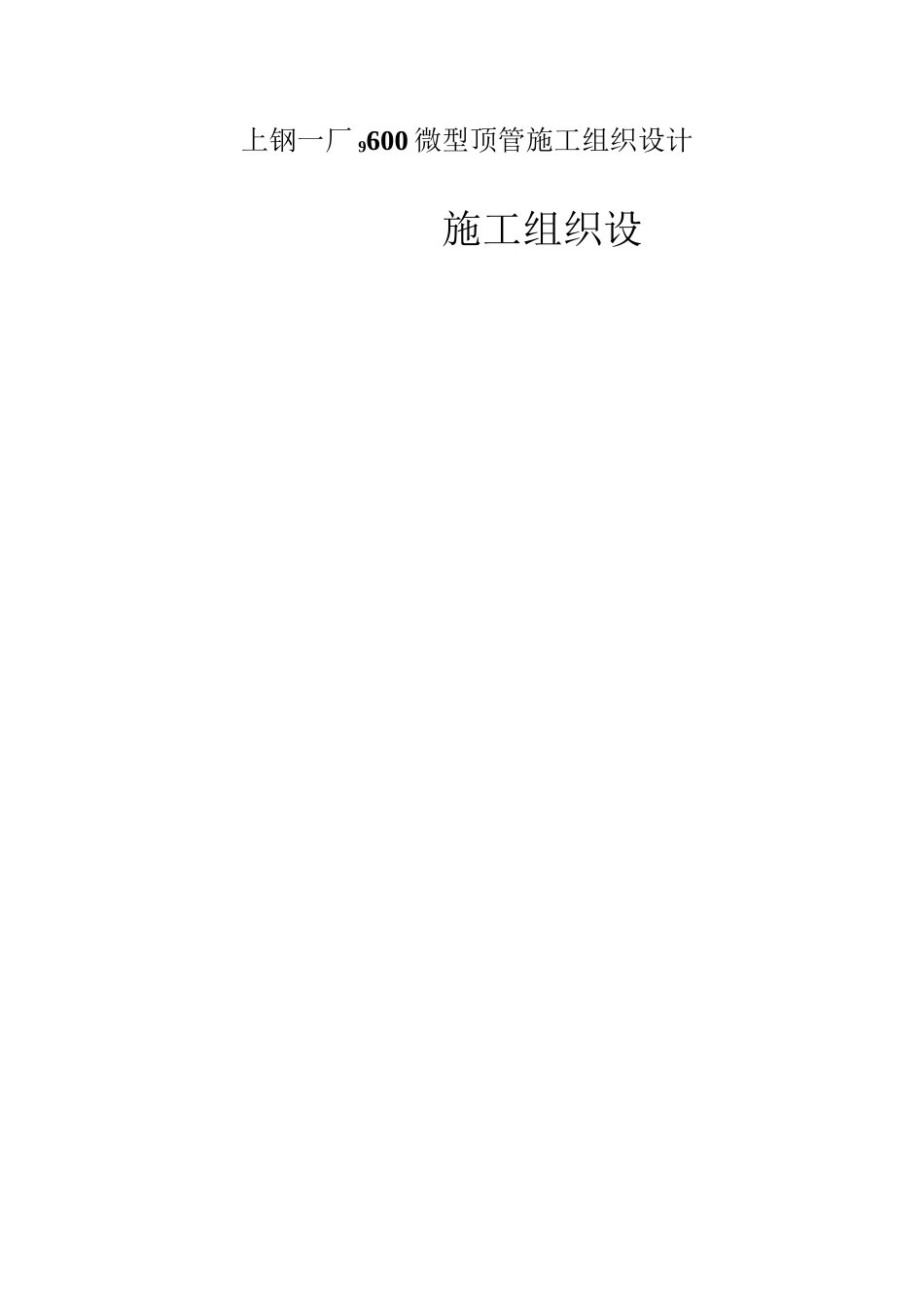

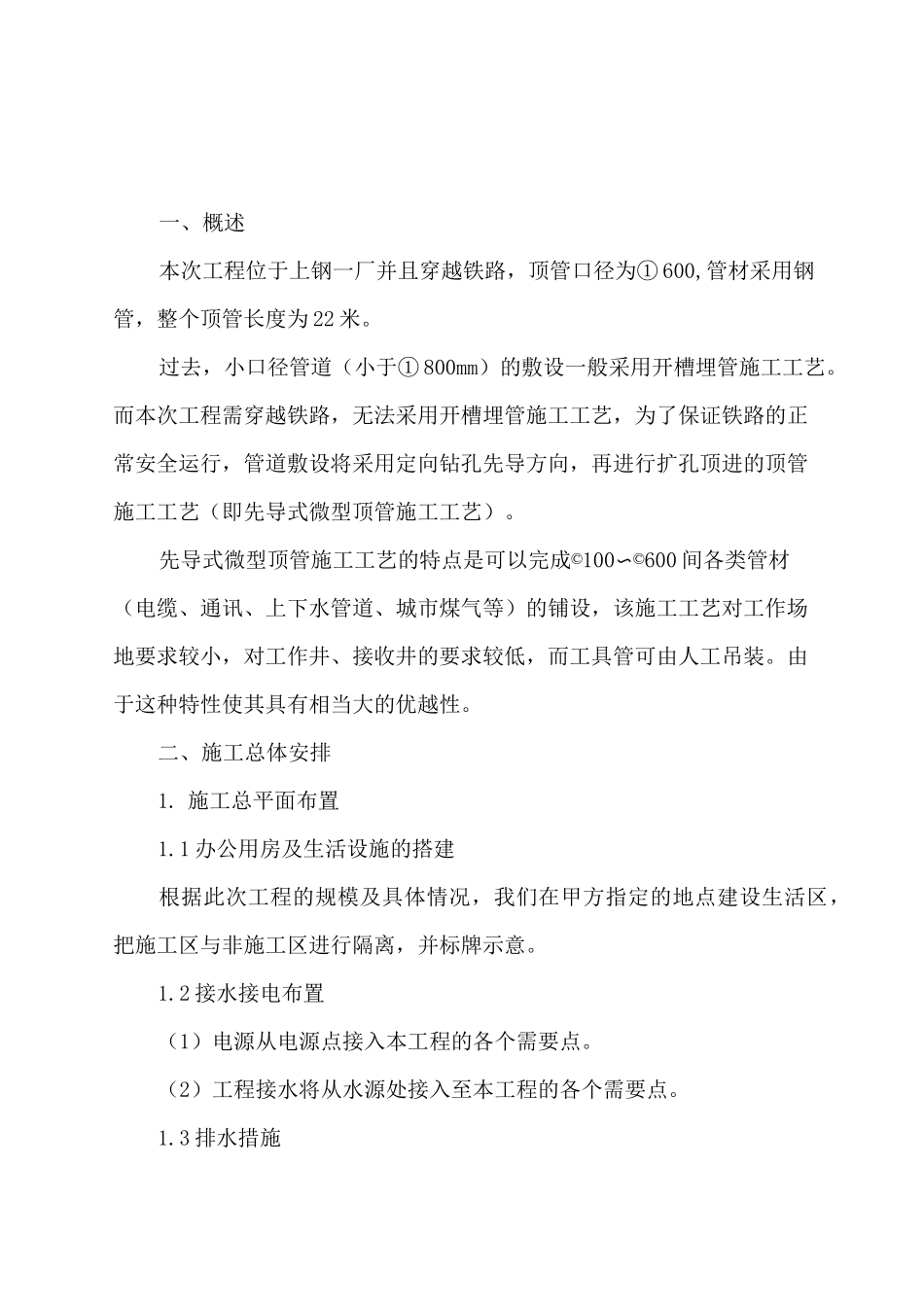

上钢一厂 9600 微型顶管施工组织设计施工组织设上海市宝山区水利工程公司浦东公司2003 年 11 月 3 日目录一 概述 2二 施工总体安排 2三 钢板桩井施工 3四 先导顶管法施工 5五 质量保证措施 8六 安全施工措施 9七 文明施工措施 10八 环境保护措施 10一、概述本次工程位于上钢一厂并且穿越铁路，顶管口径为① 600,管材采用钢管，整个顶管长度为 22 米。过去，小口径管道（小于① 800mm）的敷设一般采用开槽埋管施工工艺。而本次工程需穿越铁路，无法采用开槽埋管施工工艺，为了保证铁路的正常安全运行，管道敷设将采用定向钻孔先导方向，再进行扩孔顶进的顶管施工工艺（即先导式微型顶管施工工艺）。先导式微型顶管施工工艺的特点是可以完成©100〜©600 间各类管材（电缆、通讯、上下水管道、城市煤气等）的铺设，该施工工艺对工作场地要求较小，对工作井、接收井的要求较低，而工具管可由人工吊装。由于这种特性使其具有相当大的优越性。二、施工总体安排1. 施工总平面布置1.1 办公用房及生活设施的搭建根据此次工程的规模及具体情况，我们在甲方指定的地点建设生活区，把施工区与非施工区进行隔离，并标牌示意。1.2 接水接电布置（1）电源从电源点接入本工程的各个需要点。（2）工程接水将从水源处接入至本工程的各个需要点。1.3 排水措施本工程的排水将采取排水沟予以解决，在临时设施周边开设排水明沟，把排水明沟与河流或原有排水系统相连，同时注意环保，不能将污水也排入水体三、钢板桩井施工1. 工作井、接收井施工概述本次工程工作井及接收井将采用钢板桩支护的施工工艺,工作井及接收井内净尺寸分别为 4.5mX3m,3mX3m。2. 施工工艺2. 1 施工工艺流程图(1)施工准备在施工前进行场地平整，以保证桩机定位移动。同时应预先进行桩位勘测，如发现浅埋障碍物应以消除。(2)放样定位根据设计图上井中心坐标放样，定出井中心桩位和纵横轴线控制桩。再由施工队根据中心桩位和纵横轴线控制桩确定井边线，用白粉标出。(3) 开挖导沟为保证成桩平面定位和垂直度控制，在基坑放样完成后进行导沟开挖。导沟深度为 1.0m,上、下宽分别为 0.9m 及 0.7m(倒梯形)。(4) 桩机就位在整平好的场地上，按机架行走线路铺设导木，供机架在上面安装及移位。导木要铺平垫稳，以减少机架调整幅度，按所放桩位使机架正确就位，再调整机架的垂直度，机架的垂直度误差要控制在 0.3%以下，即上、下误差不大于 5cm,以保证成桩垂直度...
