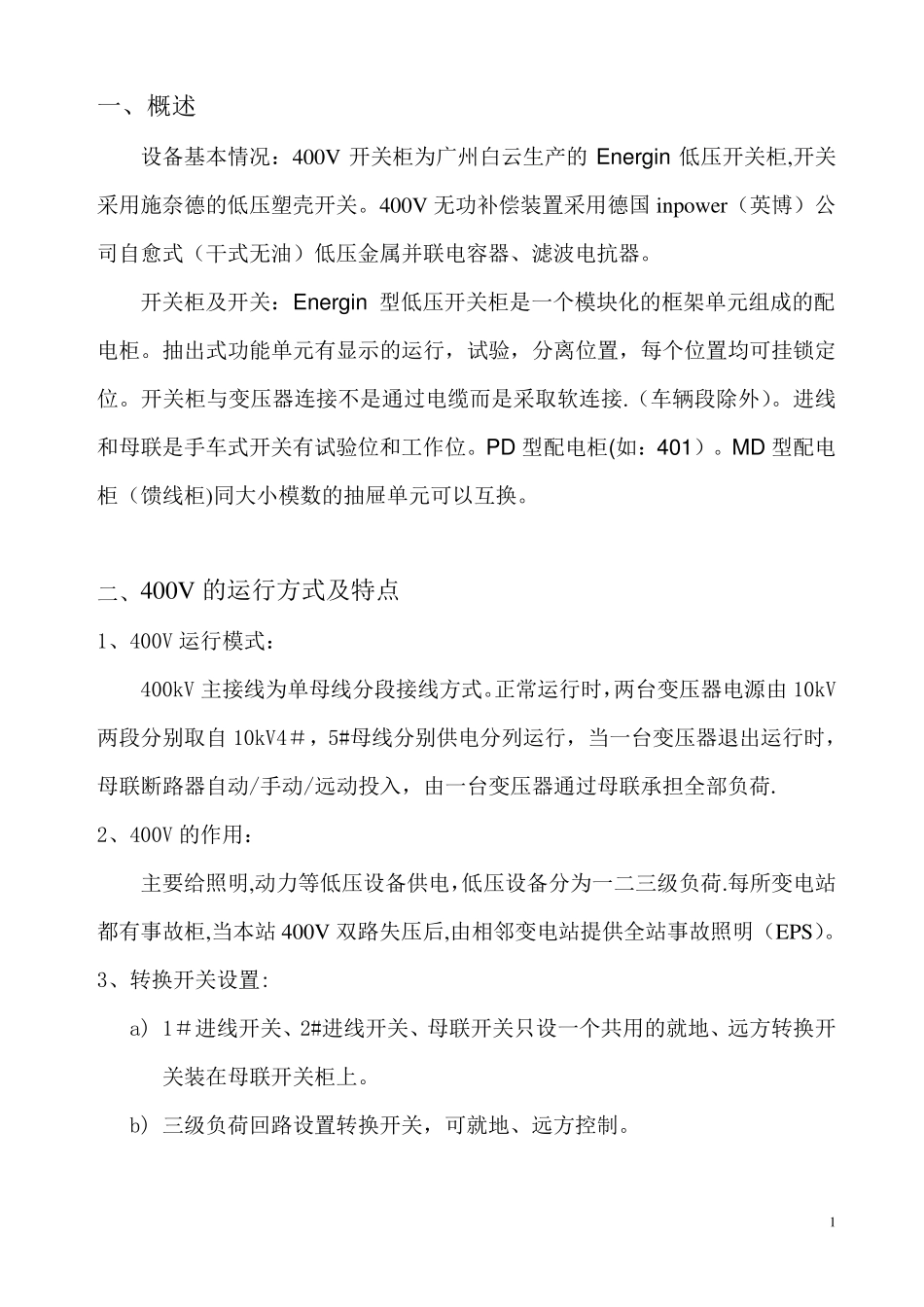

400V供电系统 目 录 一、概述 二、400V 的运行方式及特点 三、400VPLC 及联锁关系 四、开关的操作 五、二次原理(主要导图纸) 六、400V计量系统 七、400V事故电源屏(456C屏) 八、电容补偿柜 1 一、概述 设备基本情况:400V 开关柜为广州白云生产的Energin 低压开关柜,开关采用施奈德的低压塑壳开关。400V 无功补偿装置采用德国inpower(英博)公司自愈式(干式无油)低压金属并联电容器、滤波电抗器。 开关柜及开关:Energin 型低压开关柜是一个模块化的框架单元组成的配电柜。抽出式功能单元有显示的运行,试验,分离位置,每个位置均可挂锁定位。开关柜与变压器连接不是通过电缆而是采取软连接.(车辆段除外)。进线和母联是手车式开关有试验位和工作位。PD 型配电柜(如:401)。MD 型配电柜(馈线柜)同大小模数的抽屉单元可以互换。 二、400V 的运行方式及特点 1、400V 运行模式: 400kV 主接线为单母线分段接线方式。正常运行时,两台变压器电源由10kV两段分别取自10kV4#,5#母线分别供电分列运行,当一台变压器退出运行时,母联断路器自动/手动/远动投入,由一台变压器通过母联承担全部负荷. 2、400V 的作用: 主要给照明,动力等低压设备供电,低压设备分为一二三级负荷.每所变电站都有事故柜,当本站400V 双路失压后,由相邻变电站提供全站事故照明(EPS)。 3、转换开关设置: a) 1#进线开关、2#进线开关、母联开关只设一个共用的就地、远方转换开关装在母联开关柜上。 b) 三级负荷回路设置转换开关,可就地、远方控制。 2 4、400V开关的种类: 1. 进线、母联开关: (1) 1#进线开关、2#进线开关、母联开关应满足“三选二”的合闸关系; (2) 当一路进线开关在分闸位,另一路进线开关和母联开关在合闸位,这时有电的进线失压,进线开关和母联不动(维持原状态)。 2. 三级负荷开关: (1) 每个三级负荷设一个就地/远动转换开关。 (2) 一路进线失压,进线开关跳闸,三级负荷不管是否全部断开,母联开关都可手动或自动合闸。 (3)一路进线失压另一路进线也失压,低压柜开关设备保持不变,三级负荷开关,保持不变. 3. 4C5C6C 开关: (1) 4C 的调度号404,本站电源 (2) 5C 的调度号405,送至右邻站405 (3) 6C 的调度号406,左邻站406 来电 4C 给本站,5C 给临站提供事故(EPS)电源 4. 馈线开关: 每路馈出单独测量仪表`。每路馈线柜都有单独的PLC 来监测开关的合分状态...
