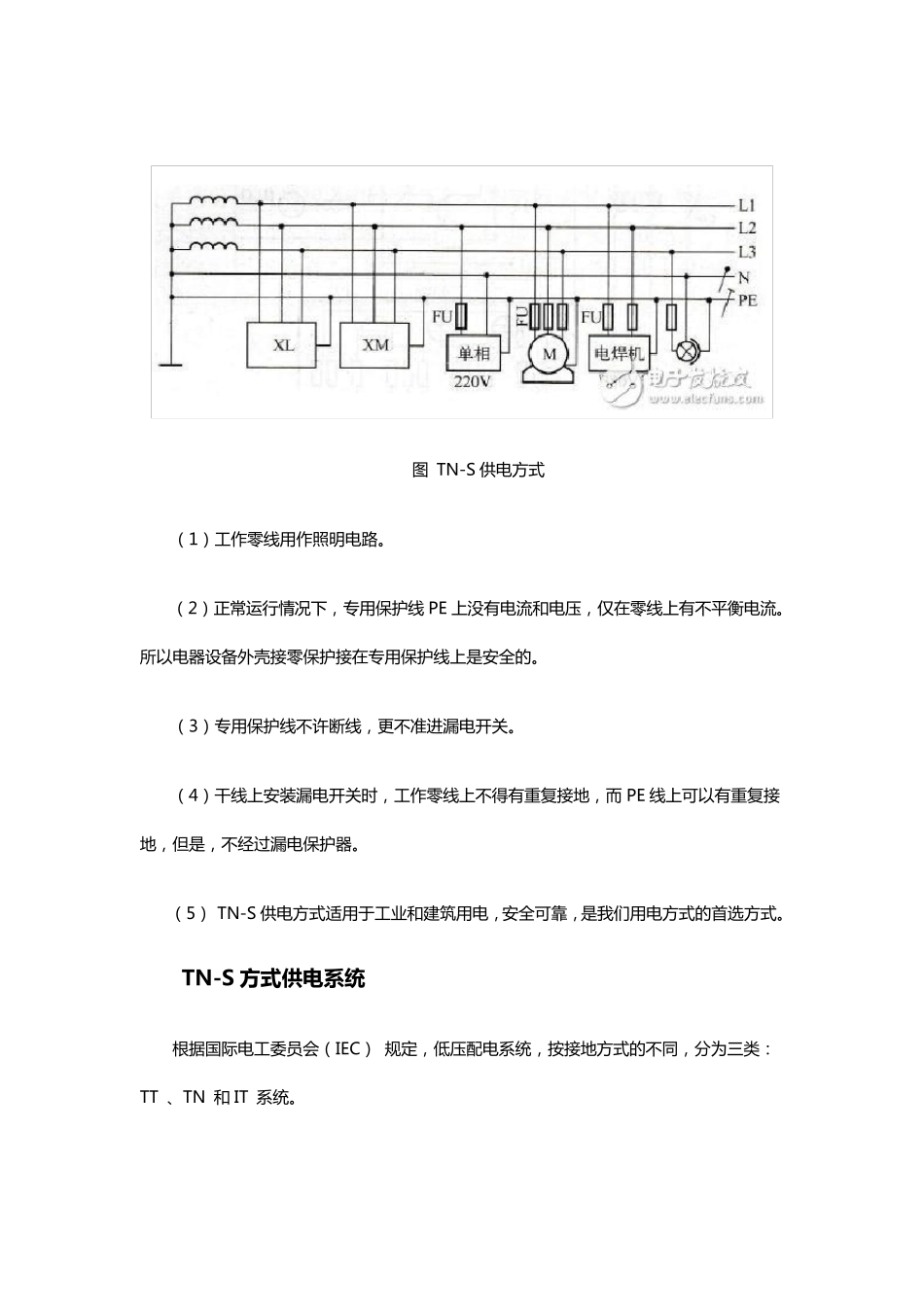

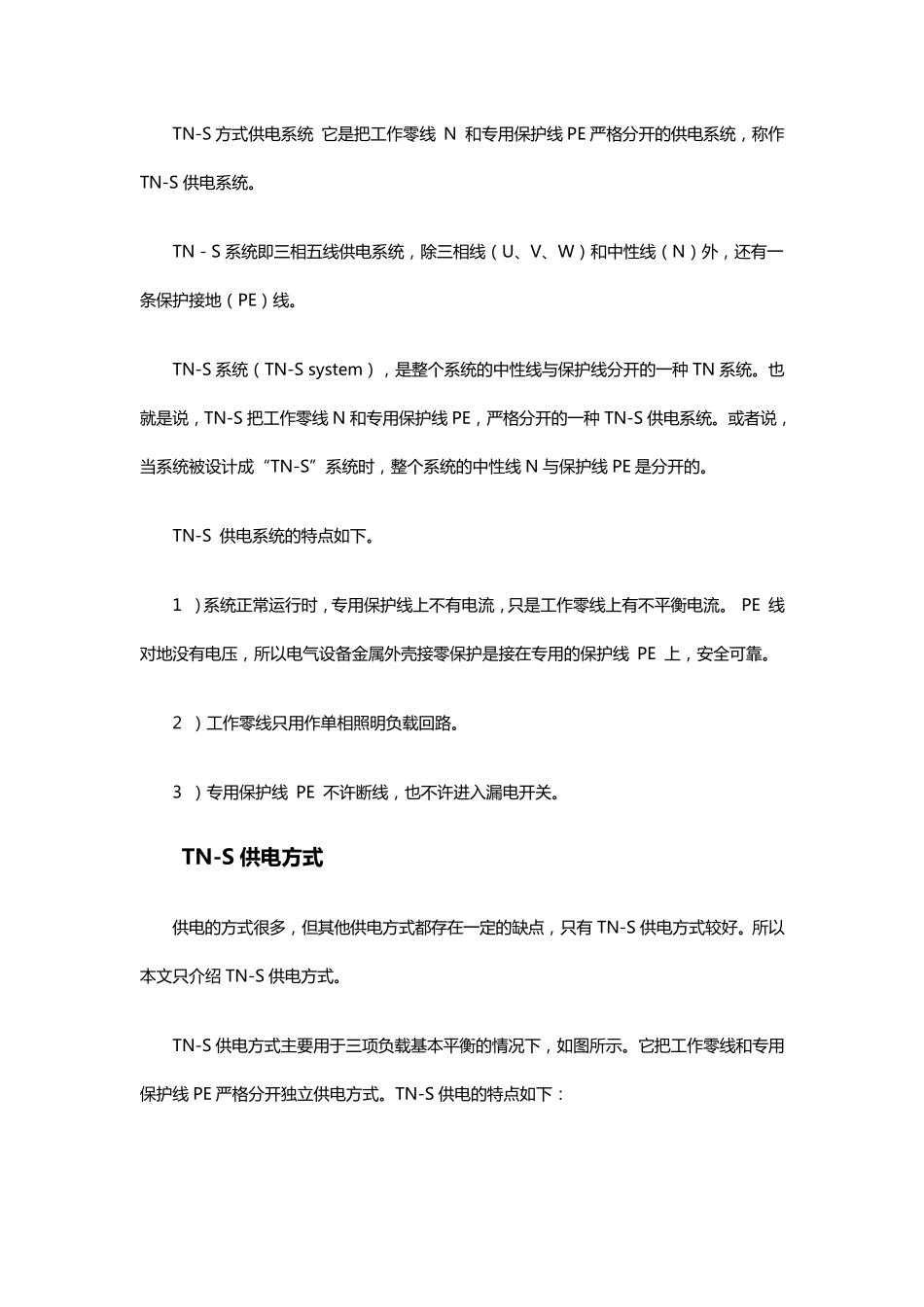

TN-S 方 式 供 电 系 统 它 是 把 工 作 零 线 N 和 专 用 保 护 线 PE 严 格 分 开 的 供 电 系 统 ， 称 作TN-S 供 电 系 统 。 TN－ S 系 统 即 三 相 五 线 供 电 系 统 ， 除 三 相 线 （ U、 V、 W） 和 中 性 线 （ N） 外 ， 还 有 一条 保 护 接 地 （ PE） 线 。 TN-S 系 统 （ TN-S system） ， 是 整 个 系 统 的 中 性 线 与 保 护 线 分 开 的 一 种 TN 系 统 。 也就 是 说 ， TN-S 把 工 作 零 线 N 和 专 用 保 护 线 PE， 严 格 分 开 的 一 种 TN-S 供 电 系 统 。 或 者 说 ，当 系 统 被 设 计 成 “TN-S” 系 统 时 ， 整 个 系 统 的 中 性 线 N 与 保 护 线 PE 是 分 开 的 。 TN-S 供 电 系 统 的 特 点 如 下 。 1 ） 系 统 正 常 运 行 时 ， 专 用 保 护 线 上 不 有 电 流 ， 只 是 工 作 零 线 上 有 不 平 衡 电 流 。 PE 线对 地 没 有 电 压 ， 所 以 电 气 设 备 金 属 外 壳 接 零 保 护 是 接 在 专 用 的 保 护 线 PE 上 ， 安 全 可 靠 。 2 ） 工 作 零 线 只 用 作 单 相 照 明 负 载 回 路 。 3 ） 专 用 保 护 线 PE 不 许 断 线 ， 也 不 许 进 入 漏 电 开 关 。 TN-S 供电 方 式 供 电 的 方 式 很 多 ， 但 其 他 供 电 方 式 都 存 在 一 定 的 缺 点 ， 只 有 TN-S 供 电 方 式 较 好 。 所 以本 文 只 介 绍 TN-S 供 电 方 式 。 TN-S 供 电 方 式 主 要 用 于 三 项 负 载 基 本 平 衡 的 情 况 下 ， 如 图 所 示 。 它 把 工 作 零 线 和 专 用保 护 线 PE 严 格 分 开 独 立 供 电 方 式 。 TN-S 供 电 的 特 点 如 下 ： 图 TN-S 供 电 方 式 （ 1） 工 作 零 线 用 作 照 明 电 路 。 （ 2） 正 常 运 行 情 况 下 ， 专 用 保 护 线 PE 上 没 有 电 流 和 电 压 ， 仅 在 零 线 上 有 不 平 衡 电 流 。所 以 电 器 设 备 外 壳 接 零 保 护 接 在 专 用 保 护 线 上 ...
