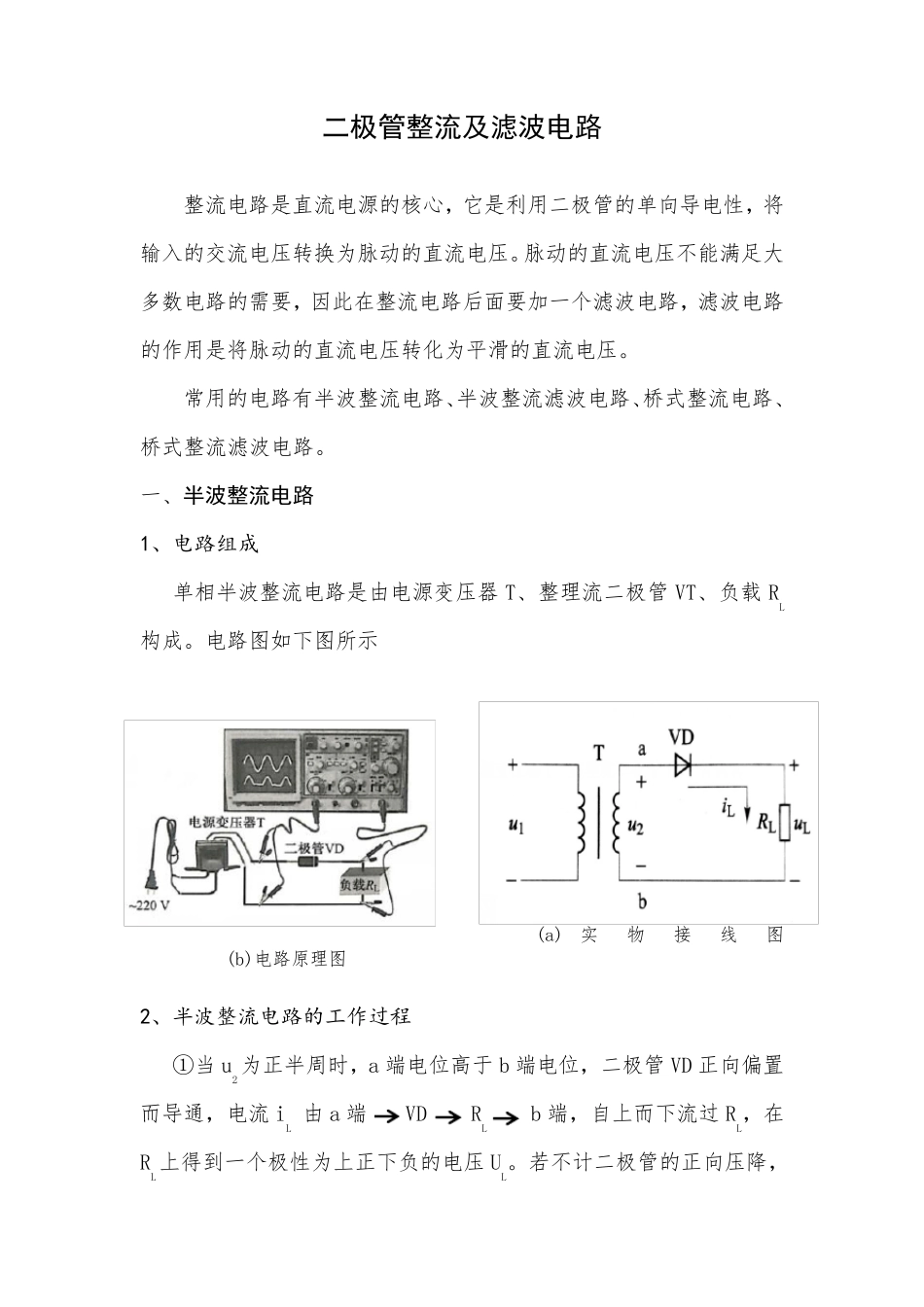

二极管整流及滤波电路 整流电路是直流电源的核心，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。脉动的直流电压不能满足大多数电路的需要，因此在整流电路后面要加一个滤波电路，滤波电路的作用是将脉动的直流电压转化为平滑的直流电压。 常用的电路有半波整流电路、半波整流滤波电路、桥式整流电路、桥式整流滤波电路。 一、半波整流电路 1、电路组成 单相半波整流电路是由电源变压器T、整理流二极管VT、负载RL构成。电路图如下图所示 (a) 实物接线图 (b)电路原理图 2、半波整流电路的工作过程 ①当u2为正半周时，a 端电位高于b 端电位，二极管VD 正向偏置而导通，电流iL 由a 端 VD RL b 端，自上而下流过RL，在RL上得到一个极性为上正下负的电压UL。若不计二极管的正向压降，此期间负载上电压uL=u2。 ②当u2为负半周时，b 端电位高于a 端电位，二极管VD 反向偏置而截止，若不计二极管的反向漏电路，此期间无电流通过RL ，负载上的电压uL=0。 半波整流波形 UL 由图可见，在交流电的一个周期内，二极管有半个周期导通，另半个周期截止，在负载电阻RL上的脉动直流电压波形是交流电压的一半，故称为单相半波整流。 3、负载上直流电压与直流电流的估算 （1）负载上直流电压UL 负载RL 上的半波脉动直流电压平均值可用直流电压表直接测得，也可按下式直接求得 245.0UUL ( 式中，U2为变压器二次电压有效值） （2）负载上直流电流IL 流过负载RL上的直流电流为 LLLLRURUI245.0 4、二极管上的最大整流电路和最高反向工作电压 二极管上的最大整流电路 LDFMIII 二极管上承受的最高反向工作电压 22UURM 5、整流二极管的选择 因为整流二极管与负载是串联的，所以流经二极管的电流ID（平均值）与负载上的直流电流IL相等，故选用二极管时要求其 最大整流电流 LDFMIII 二极管承受的最大反向工作电压是发生在u2 达到最大值时，即 最高反向工作电压 22UURM 例：有一直流负载，电阻为1.5kΩ ,要求工作电流为10mA,如果采用半波整流电路，试求电源变压器的二次电压，并选择适当的整流二极管。 解：因为 VVIRULLL151010105.133 由于 245.0UUL ，变压器二次电压的有效值为 VVUUL3345.01545.02 二极管承受的最大反向工作电压为 VVU473341.122 根据求得的参数，查阅整流二极管的参数手册，可选择IFM=1000mA、URM=50V 的2CZ82B ...
