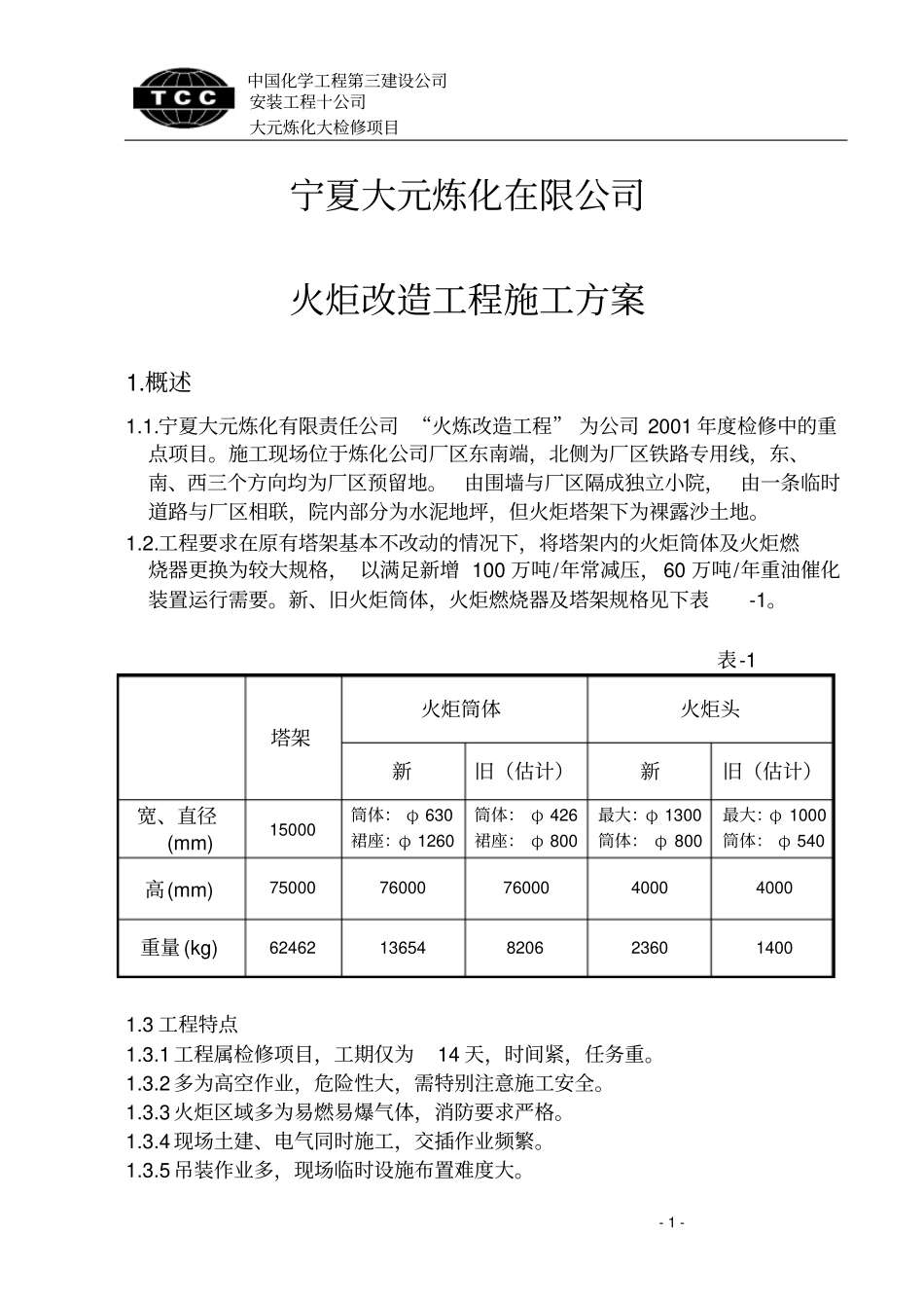

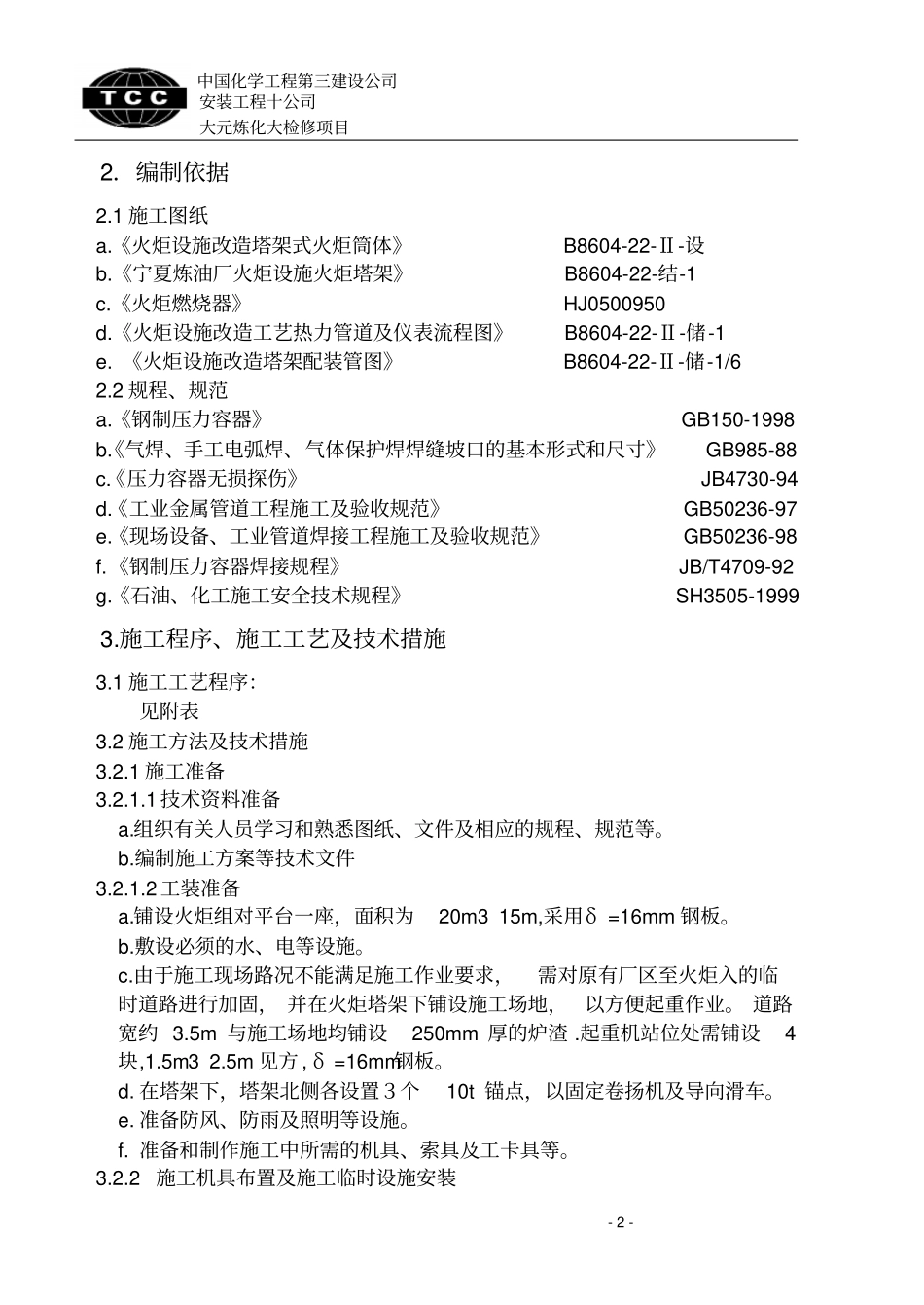

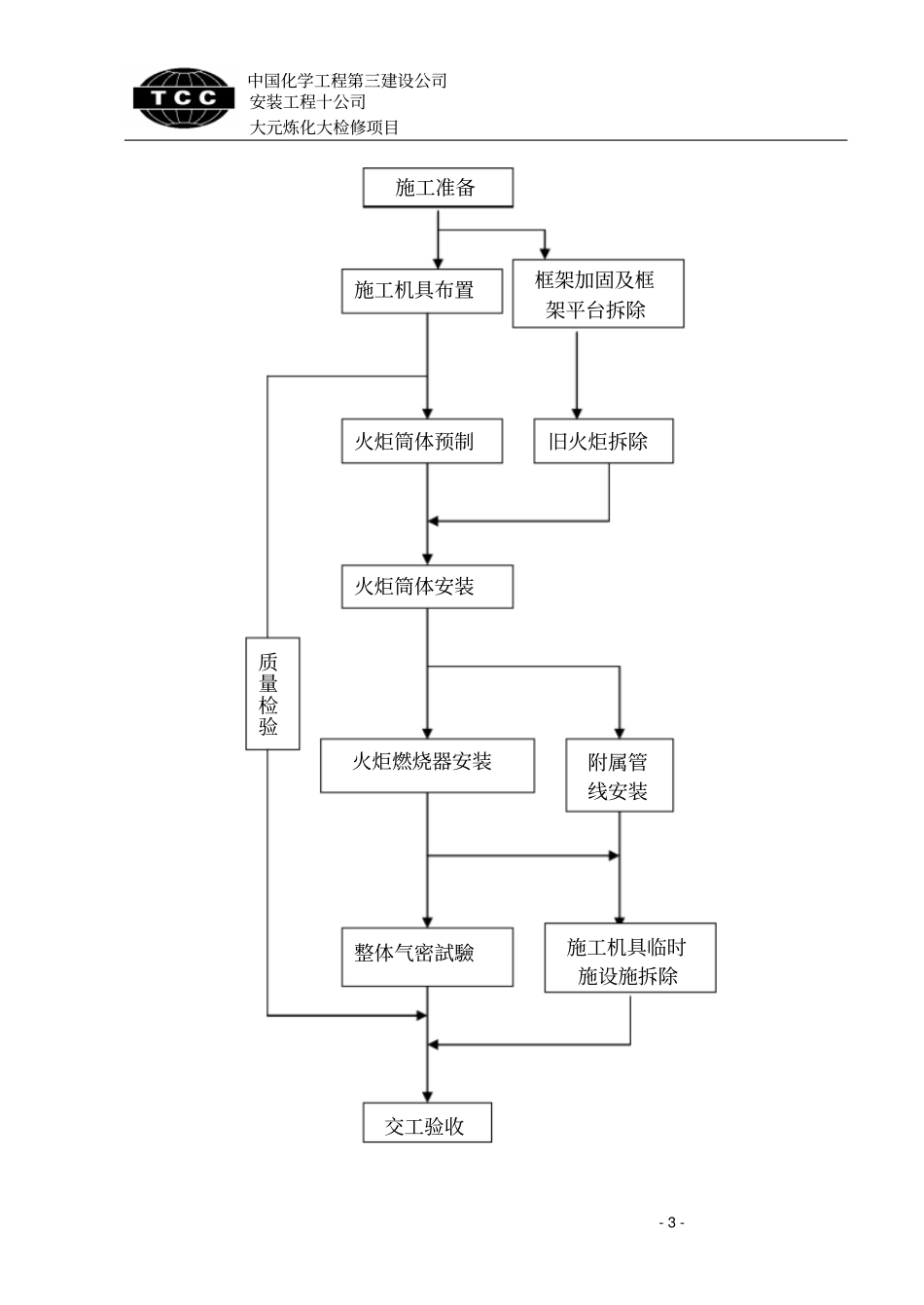

中国化学工程第三建设公司安装工程十公司大元炼化大检修项目- 1 - 宁夏大元炼化在限公司火炬改造工程施工方案1.概述1.1.宁夏大元炼化有限责任公司 “火炼改造工程” 为公司 2001 年度检修中的重点项目。施工现场位于炼化公司厂区东南端，北侧为厂区铁路专用线，东、南、西三个方向均为厂区预留地。由围墙与厂区隔成独立小院， 由一条临时道路与厂区相联，院内部分为水泥地坪，但火炬塔架下为裸露沙土地。1.2.工程要求在原有塔架基本不改动的情况下，将塔架内的火炬筒体及火炬燃烧器更换为较大规格， 以满足新增 100 万吨/年常减压， 60 万吨/年重油催化装置运行需要。新、旧火炬筒体，火炬燃烧器及塔架规格见下表-1。表-1 塔架火炬筒体火炬头新旧（估计）新旧（估计）宽、直径(mm) 15000 筒体： φ 630 裙座：φ 1260 筒体： φ 426 裙座： φ 800 最大：φ 1300 筒体： φ 800 最大：φ 1000 筒体： φ 540 高(mm) 75000 76000 76000 4000 4000 重量 (kg) 62462 13654 8206 2360 1400 1.3 工程特点1.3.1 工程属检修项目，工期仅为14 天，时间紧，任务重。1.3.2 多为高空作业，危险性大，需特别注意施工安全。1.3.3 火炬区域多为易燃易爆气体，消防要求严格。1.3.4 现场土建、电气同时施工，交插作业频繁。1.3.5 吊装作业多，现场临时设施布置难度大。中国化学工程第三建设公司安装工程十公司大元炼化大检修项目- 2 - 2．编制依据2.1 施工图纸a.《火炬设施改造塔架式火炬筒体》B8604-22-Ⅱ-设b.《宁夏炼油厂火炬设施火炬塔架》B8604-22-结-1 c.《火炬燃烧器》HJ0500950 d.《火炬设施改造工艺热力管道及仪表流程图》B8604-22-Ⅱ-储-1 e. 《火炬设施改造塔架配装管图》B8604-22-Ⅱ-储-1/6 2.2 规程、规范a.《钢制压力容器》GB150-1998 b.《气焊、手工电弧焊、气体保护焊焊缝坡口的基本形式和尺寸》GB985-88 c.《压力容器无损探伤》JB4730-94 d.《工业金属管道工程施工及验收规范》GB50236-97 e.《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 f.《钢制压力容器焊接规程》JB/T4709-92 g.《石油、化工施工安全技术规程》SH3505-1999 3.施工程序、施工工艺及技术措施3.1 施工工艺程序：见附表3.2 施工方法及技术措施3.2.1 施工准备3.2.1.1 技术资料准备a.组织有关人员学习和熟悉图纸、文件及相应的规程、规范等。b.编制施工方案等技术文件3.2.1.2 工装准备a....
