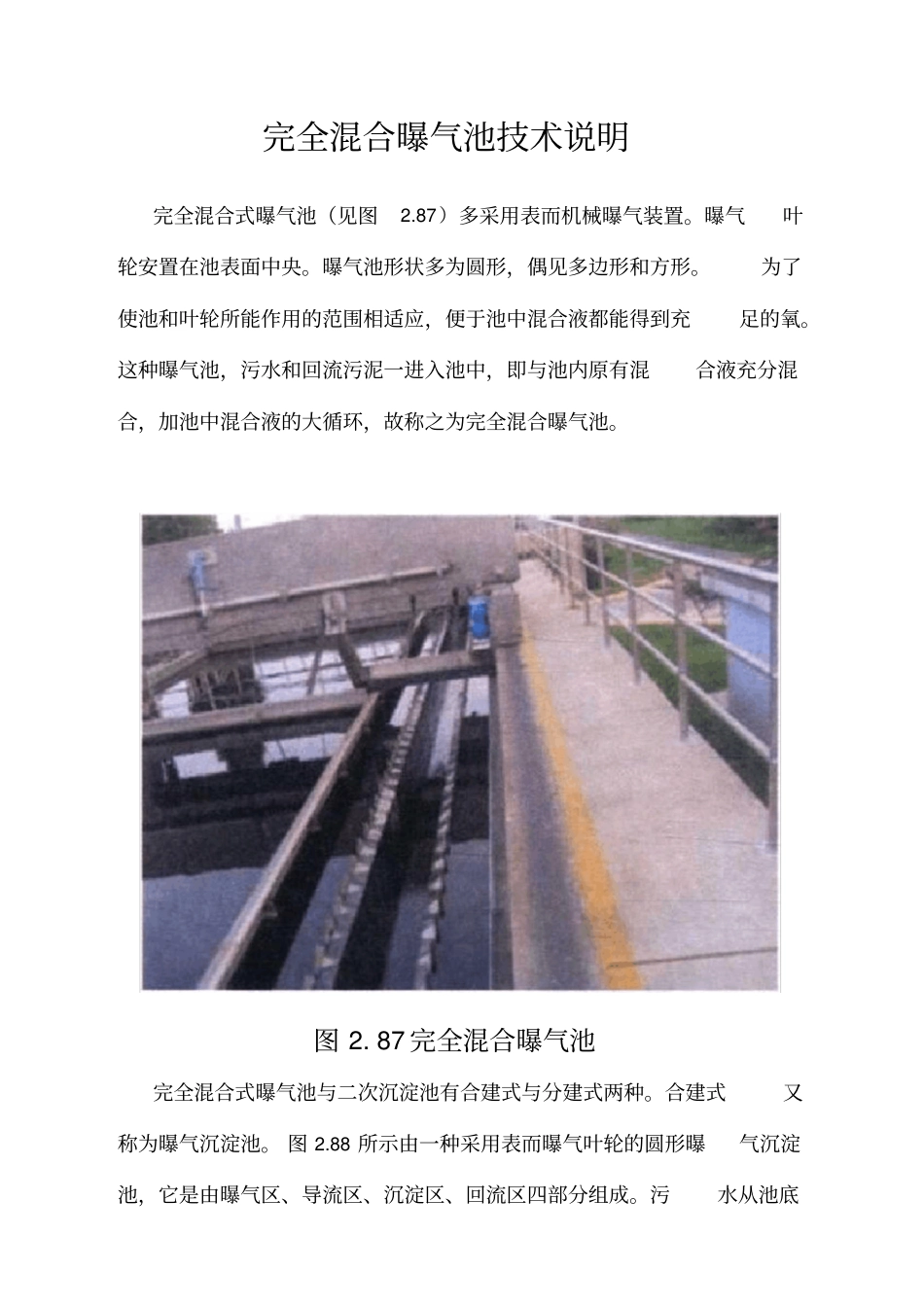

完全混合曝气池技术说明完全混合式曝气池（见图2.87）多采用表而机械曝气装置。曝气叶轮安置在池表面中央。曝气池形状多为圆形，偶见多边形和方形。为了使池和叶轮所能作用的范围相适应，便于池中混合液都能得到充足的氧。这种曝气池，污水和回流污泥一进入池中，即与池内原有混合液充分混合，加池中混合液的大循环，故称之为完全混合曝气池。图 2. 87 完全混合曝气池完全混合式曝气池与二次沉淀池有合建式与分建式两种。合建式又称为曝气沉淀池。 图 2.88 所示由一种采用表而曝气叶轮的圆形曝气沉淀池，它是由曝气区、导流区、沉淀区、回流区四部分组成。污水从池底中心进入，在曝气区内，污水与回流污泥同混合液得到充分而迅速的混合，然后经导流区流入沉淀区，澄清水经周边出流堰排出，沉淀下来的污泥沿曝气区底部四周的回流缝回流入曝气区，剩余污泥从设于沉淀区底部的排泥管排出池外。导流区是在曝气区和沉淀区之间设置的缓冲区，其作用是使气液分离并使污泥产生凝聚，为沉淀创造条件。这种合建式的曝气沉淀池布置紧凑，流程短，有利于新鲜污泥及时回流并省去一套污泥回流设备、占地少等优点，因此，近年来在小型城市污水处理厂和生产污水处理站得到广泛应用。但由于曝气和沉淀两部分合建在一起，池体构造复杂，需要较高的运行管理水平。虽然曝气沉淀池有上述优点，但其沉淀区在构造上有局限性、泥水分离、污泥浓缩等问题有待解决。因此，在工程实际中，完全混合式曝气池的曝气区与沉淀区分建，分建式完全混合曝气池如图2.89 所示，采用表面曝气设备。这种曝气池与推流式曝气池不同之处除了曝气设备外，其进水和回流污泥沿曝气池长均匀引入，由于是表而曝气设备，应将狭长的曝气池分成若干方形单元，相互衔接，每个单元设一台机械曝气装置。分建式空气混合曝气池需设置污泥回流系统。图 2. 89 分建式完全混合曝气池1 一进水槽 ; 2—进泥槽 ; 3—出水槽 ; 4 一进水孔口；5—进泥孔口
