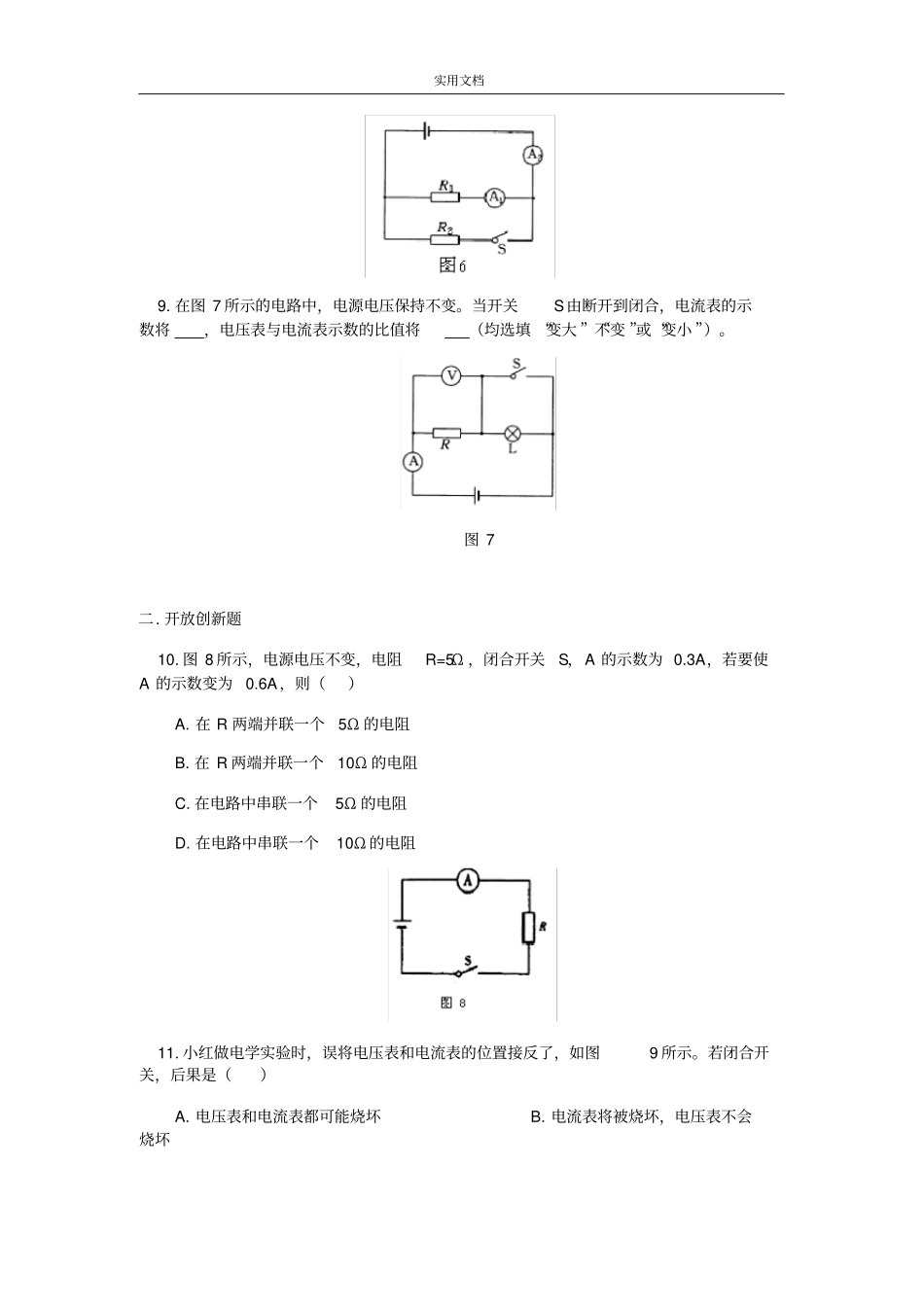

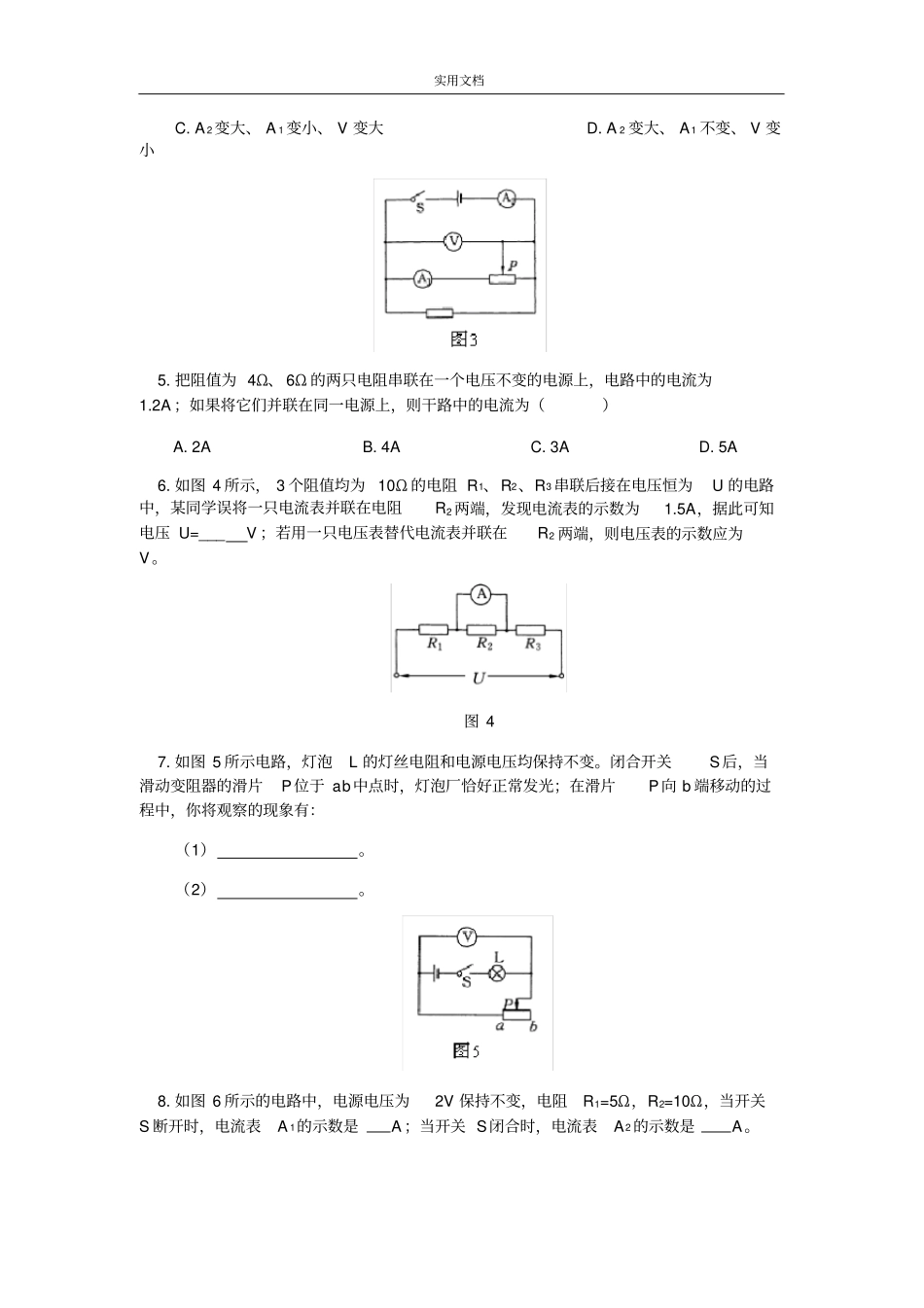

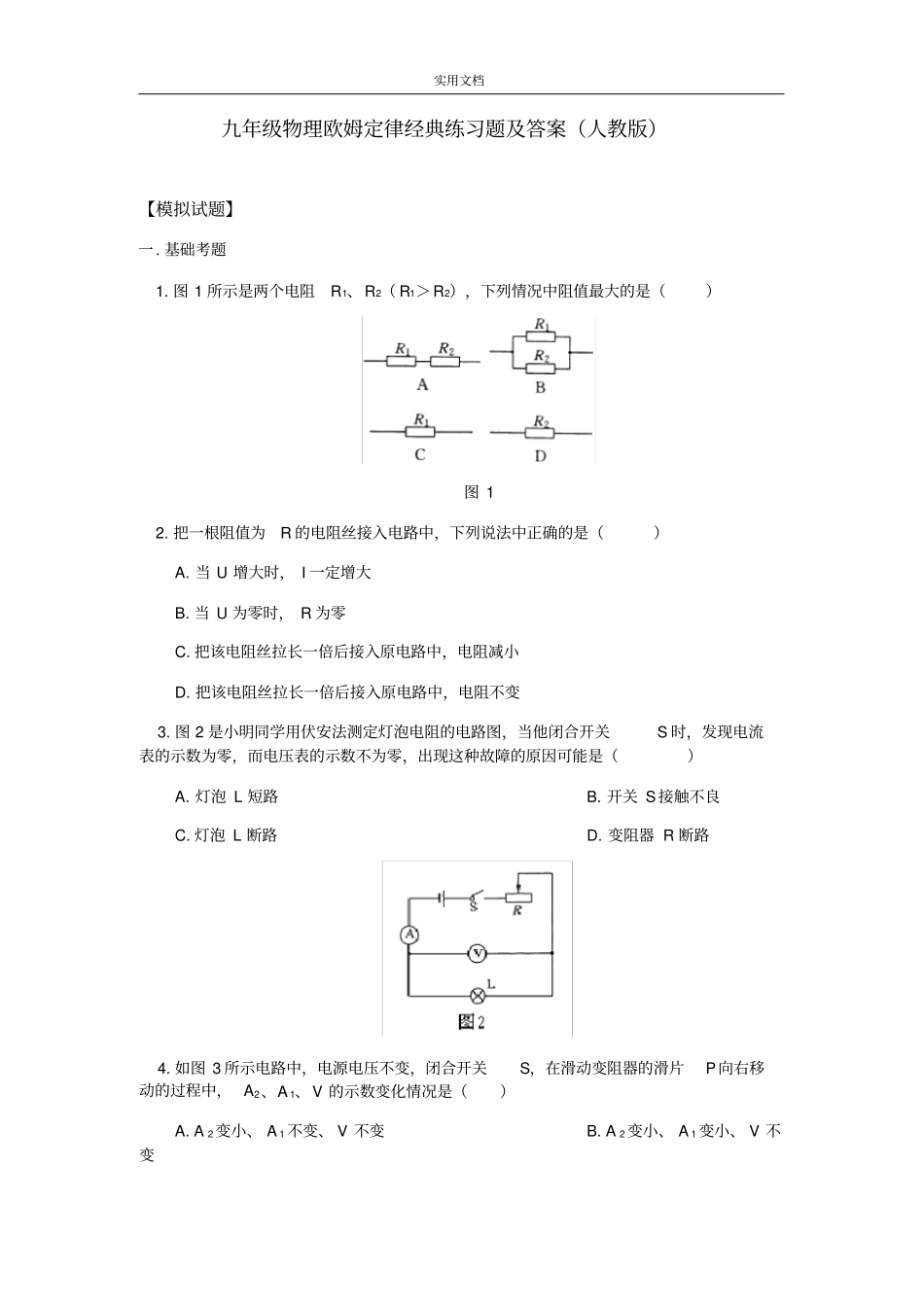

实用文档九年级物理欧姆定律经典练习题及答案（人教版）【模拟试题】一. 基础考题1. 图 1 所示是两个电阻R1、R2（ R1＞R2），下列情况中阻值最大的是（）图 1 2. 把一根阻值为R 的电阻丝接入电路中，下列说法中正确的是（）A. 当 U 增大时， I 一定增大B. 当 U 为零时， R 为零C. 把该电阻丝拉长一倍后接入原电路中，电阻减小D. 把该电阻丝拉长一倍后接入原电路中，电阻不变3. 图 2 是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S 时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A. 灯泡 L 短路B. 开关 S接触不良C. 灯泡 L 断路D. 变阻器 R 断路4. 如图 3 所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向右移动的过程中， A2、A 1、V 的示数变化情况是（）A. A 2 变小、 A 1 不变、 V 不变B. A 2 变小、 A 1 变小、 V 不变实用文档C. A 2 变大、 A 1 变小、 V 变大D. A 2 变大、 A1 不变、 V 变小5. 把阻值为 4Ω、 6Ω 的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A ；如果将它们并联在同一电源上，则干路中的电流为（）A. 2A B. 4A C. 3A D. 5A 6. 如图 4 所示， 3 个阻值均为10Ω 的电阻 R1、R2、R3 串联后接在电压恒为U 的电路中，某同学误将一只电流表并联在电阻R2 两端，发现电流表的示数为1.5A，据此可知电压 U=___ V ；若用一只电压表替代电流表并联在R2 两端，则电压表的示数应为V。图 4 7. 如图 5 所示电路，灯泡L 的灯丝电阻和电源电压均保持不变。闭合开关S后，当滑动变阻器的滑片P位于 ab中点时，灯泡厂恰好正常发光；在滑片P向 b 端移动的过程中，你将观察的现象有：（1）。（2）。8. 如图 6 所示的电路中，电源电压为2V 保持不变，电阻R1=5Ω，R2=10Ω，当开关S 断开时，电流表A 1的示数是 A ；当开关 S闭合时，电流表A2 的示数是 A。实用文档9. 在图 7 所示的电路中，电源电压保持不变。当开关S由断开到闭合，电流表的示数将，电压表与电流表示数的比值将（均选填 “变大 ”“不变 ”或“变小 ”）。图 7 二. 开放创新题10. 图 8 所示，电源电压不变，电阻R=5Ω ，闭合开关S，A 的示数为 0.3A，若要使A 的示数变为0.6A，则（）A. 在 R 两端并联一个5Ω 的电阻B. 在 R 两端并联一个10Ω 的电阻C. 在电路...
