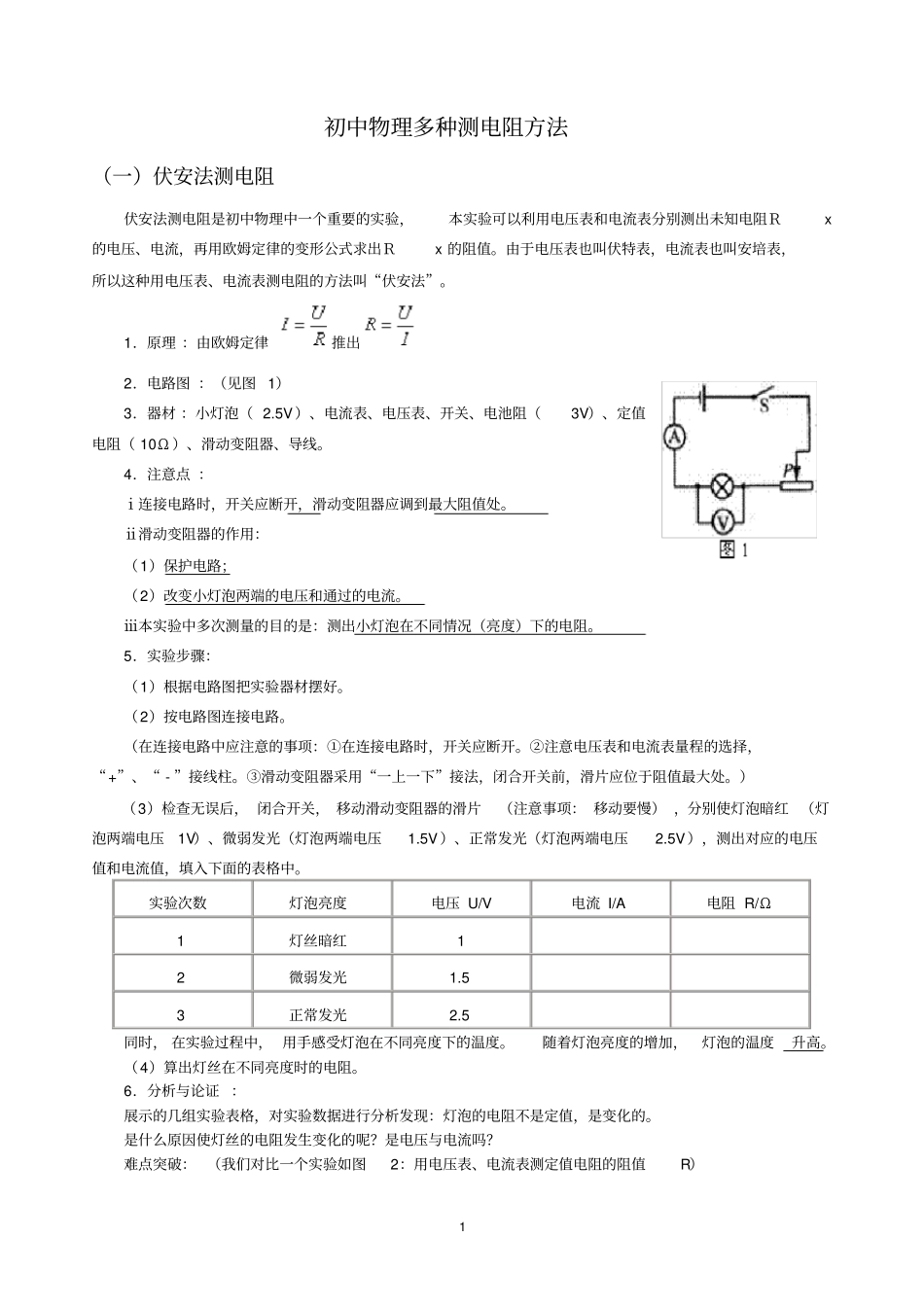

1 初中物理多种测电阻方法（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx 的阻值
由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”
1．原理 ：由欧姆定律推出2．电路图 ：（见图 1）3．器材 ：小灯泡（ 2
5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（ 10Ω ）、滑动变阻器、导线
4．注意点 ：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处
ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流
ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻
5．实验步骤：（1）根据电路图把实验器材摆好
（2）按电路图连接电路
（在连接电路中应注意的事项：①在连接电路时，开关应断开
②注意电压表和电流表量程的选择，“+”、“ - ”接线柱
③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处
）（3）检查无误后， 闭合开关， 移动滑动变阻器的滑片（注意事项： 移动要慢） ，分别使灯泡暗红 （灯泡两端电压1V）、微弱发光（灯泡两端电压1
5V）、正常发光（灯泡两端电压2
5V），测出对应的电压值和电流值，填入下面的表格中
实验次数灯泡亮度电压 U/V 电流 I/A 电阻 R/Ω1 灯丝暗红1 2 微弱发光1
5 3 正常发光2
5 同时， 在实验过程中， 用手感受灯泡在不同亮度下的温度
随着灯泡亮度的增加，灯泡的温度升高
（4）算出灯丝在不同亮度时的电阻
6．分析与论证 ：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的
是什么原因使灯丝的电阻发生变化的呢
是电压与电流吗

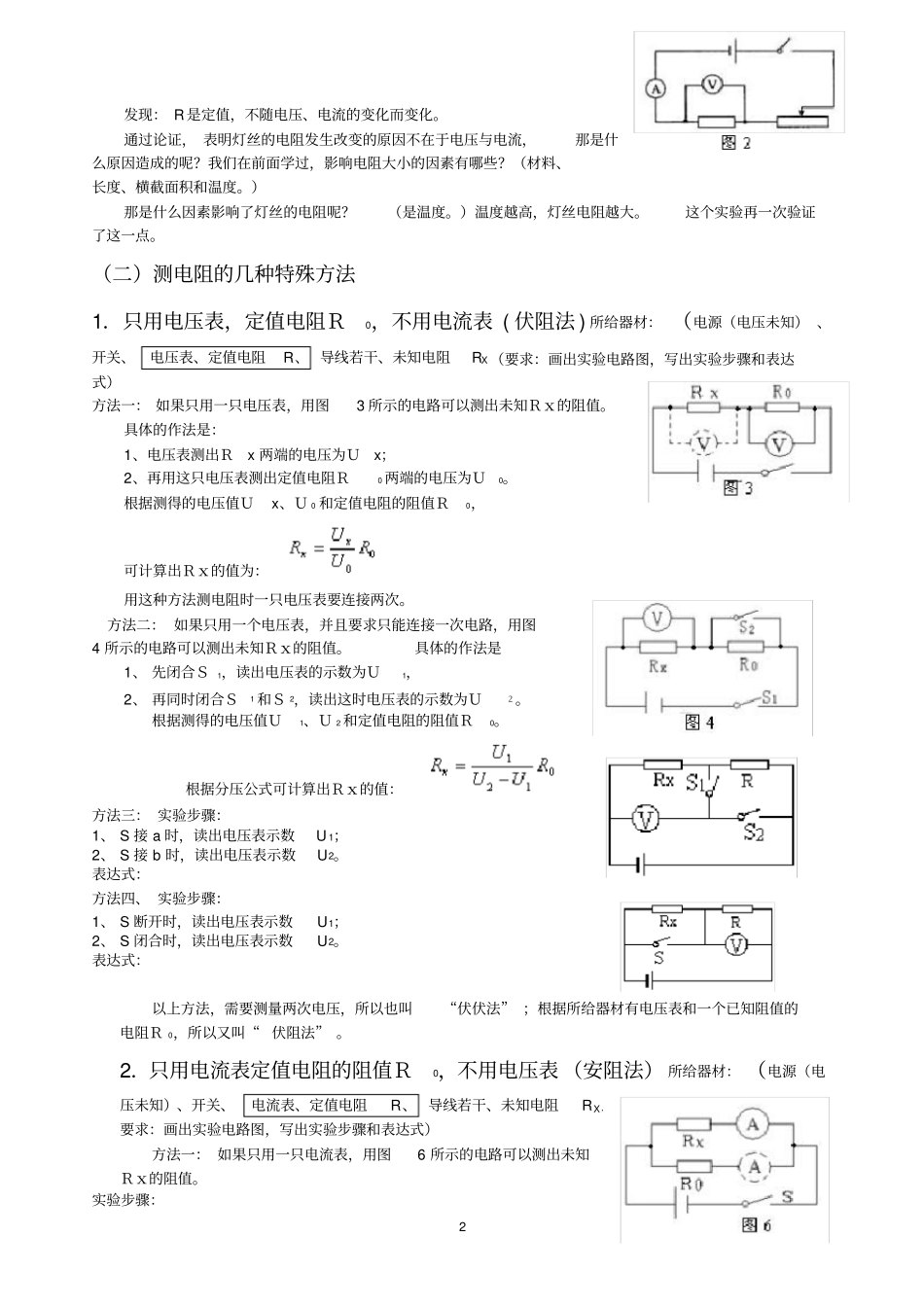

难点突破： （我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）2 发现
