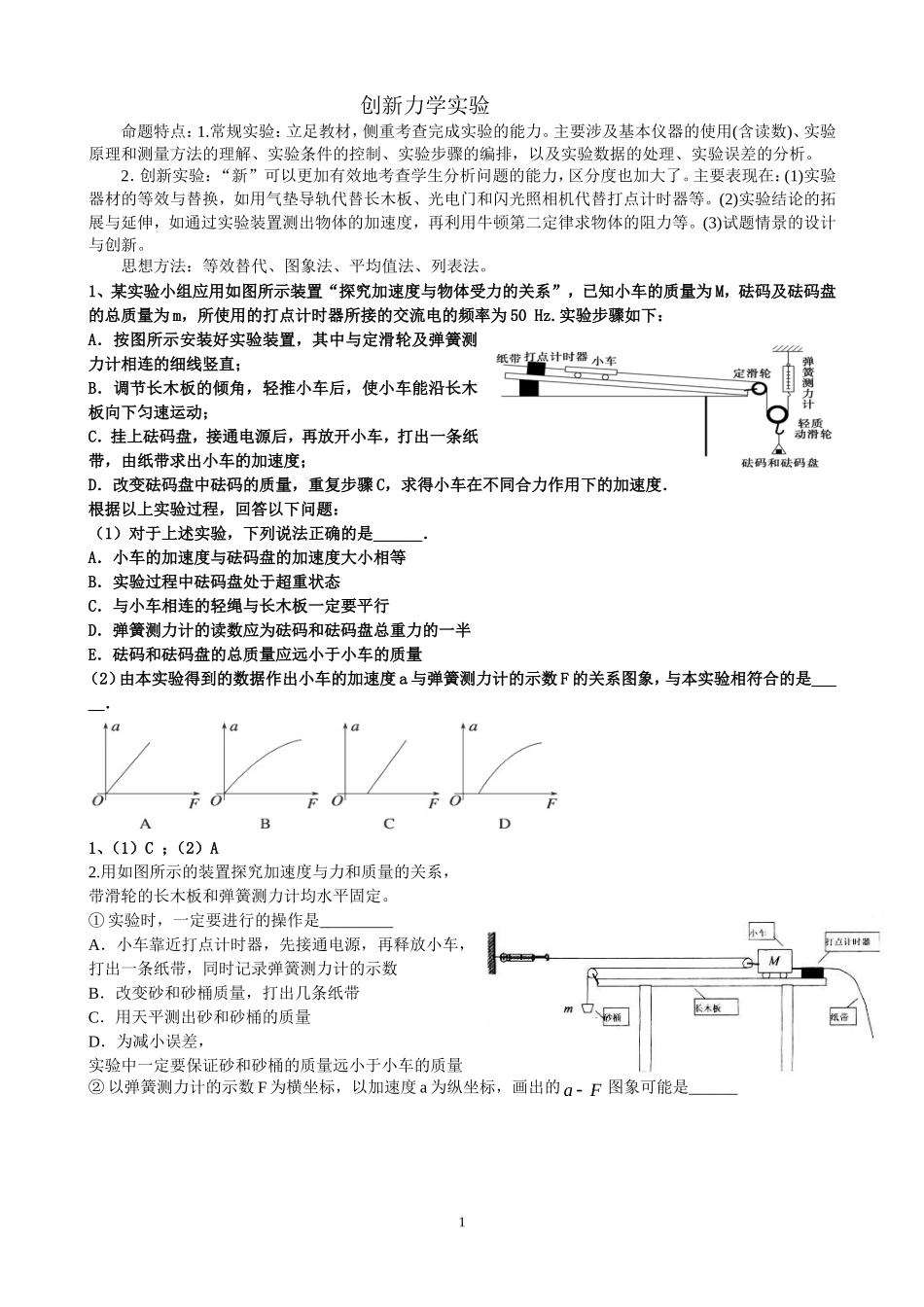

创新力学实验命题特点：1.常规实验：立足教材，侧重考查完成实验的能力。主要涉及基本仪器的使用(含读数)、实验原理和测量方法的理解、实验条件的控制、实验步骤的编排，以及实验数据的处理、实验误差的分析。2．创新实验：“新”可以更加有效地考查学生分析问题的能力，区分度也加大了。主要表现在：(1)实验器材的等效与替换，如用气垫导轨代替长木板、光电门和闪光照相机代替打点计时器等。(2)实验结论的拓展与延伸，如通过实验装置测出物体的加速度，再利用牛顿第二定律求物体的阻力等。(3)试题情景的设计与创新。思想方法：等效替代、图象法、平均值法、列表法。1、某实验小组应用如图所示装置“探究加速度与物体受力的关系”，已知小车的质量为M，砝码及砝码盘的总质量为m，所使用的打点计时器所接的交流电的频率为50Hz.实验步骤如下：A．按图所示安装好实验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调节长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上砝码盘，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．改变砝码盘中砝码的质量，重复步骤C，求得小车在不同合力作用下的加速度．根据以上实验过程，回答以下问题：（1）对于上述实验，下列说法正确的是______．A．小车的加速度与砝码盘的加速度大小相等B．实验过程中砝码盘处于超重状态C．与小车相连的轻绳与长木板一定要平行D．弹簧测力计的读数应为砝码和砝码盘总重力的一半E．砝码和砝码盘的总质量应远小于小车的质量（2）由本实验得到的数据作出小车的加速度a与弹簧测力计的示数F的关系图象，与本实验相符合的是_____．1、（1）C；（2）A2.用如图所示的装置探究加速度与力和质量的关系，带滑轮的长木板和弹簧测力计均水平固定。①实验时，一定要进行的操作是_________A．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的示数B．改变砂和砂桶质量，打出几条纸带C．用天平测出砂和砂桶的质量D．为减小误差，实验中一定要保证砂和砂桶的质量远小于小车的质量②以弹簧测力计的示数F为横坐标，以加速度a为纵坐标，画出的aF图象可能是______1③若测出的aF图象的斜率K为后，则小车的质量为________________2.①ab②a③3．【2016·全国新课标Ⅲ卷】（10分）某物理课外小组利用图（a）中的装置探究物体加速度与其所受合外力之间的关系。图中，置于实验台上的长木板水平放置，其右端固定一轻滑轮；轻绳跨过滑轮，一端与放在木板上的小滑车相连，另一端可悬挂钩码。本实验中可用的钩码共有N=5个，每个质量均为0.010kg。实验步骤如下：（1）将5个钩码全部放入小车中，在长木板左下方垫上适当厚度的小物快，使小车（和钩码）可以在木板上匀速下滑。（2）将n（依次取n=1，2，3，4，5）个钩码挂在轻绳右端，其余N－n个钩码仍留在小车内；用手按住小车并使轻绳与木板平行。释放小车，同时用传感器记录小车在时刻t相对于其起始位置的位移s，绘制s-t图像，经数据处理后可得到相应的加速度a。（3）对应于不同的n的a值见下表。n=2时的s-t图像如图（b）所示；由图（b）求出此时小车的加速度（保留2位有效数字），将结果填入下表。n123450.200.580.781.00（4）利用表中的数据在图（c）中补齐数据点，并作出a-n图像。从图像可以看出：当物体质量一定时，物体的加速度与其所受的合外力成正比。[来源:学科网]（5）利用a–n图像求得小车（空载）的质量为_______kg（保留2位有效数字，重力加速度取g=9.8m·s–22）。（6）若以“保持木板水平”来代替步骤（1），下列说法正确的是_______（填入正确选项前的标号）A．a–n图线不再是直线B．a–n图线仍是直线，但该直线不过原点[来源:学科网ZXXK]C．a–n图线仍是直线，但该直线的斜率变大3\【答案】（3）0.39（4）如图所示（5）0.45（6）BC【解析】（3）因为小车做初速度为零的匀加速直线运动，故将（2，0.78）代入可得。（4）根据描点法可得如图所示图线（5）根据牛顿第二定律可得，代入m=0.010kg，n=1、2、3、4、5，以及相应的加速度求可得。学科网（6）因为如果不平衡摩擦力，则满足的形式，所以故直线不过...
